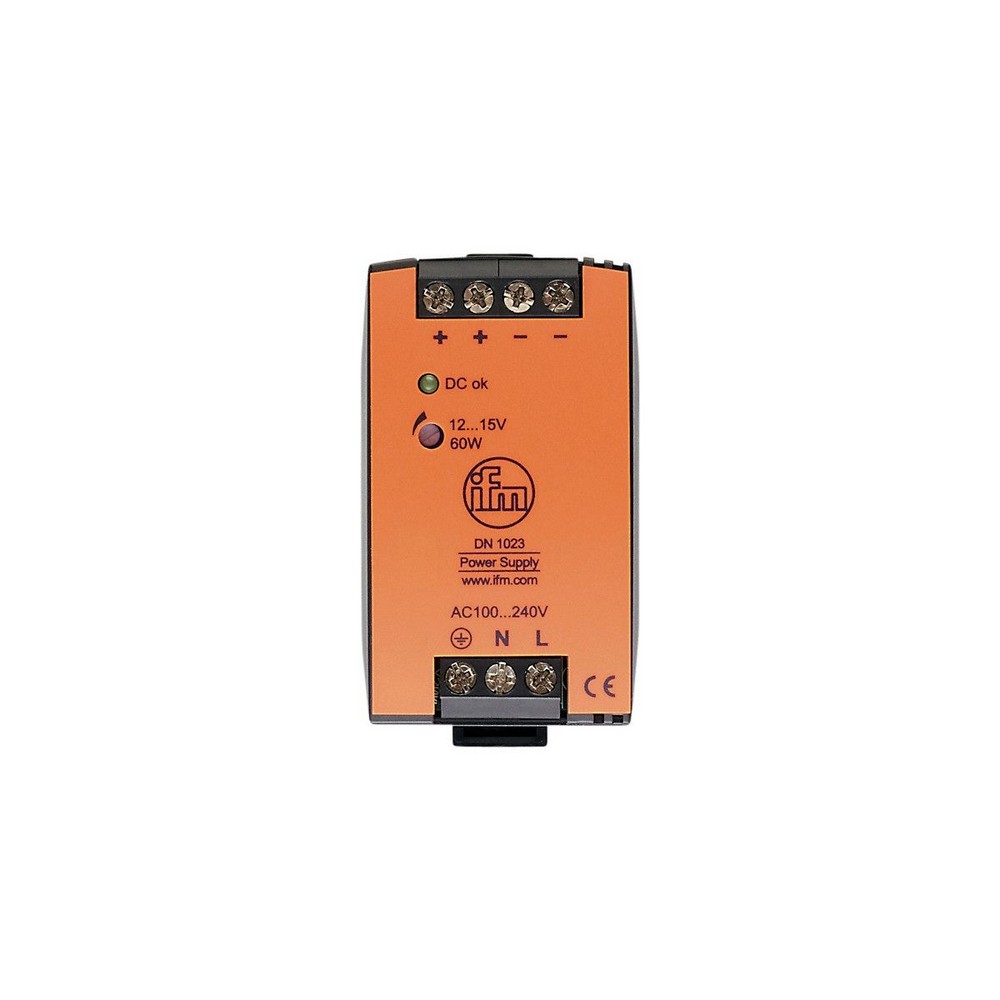

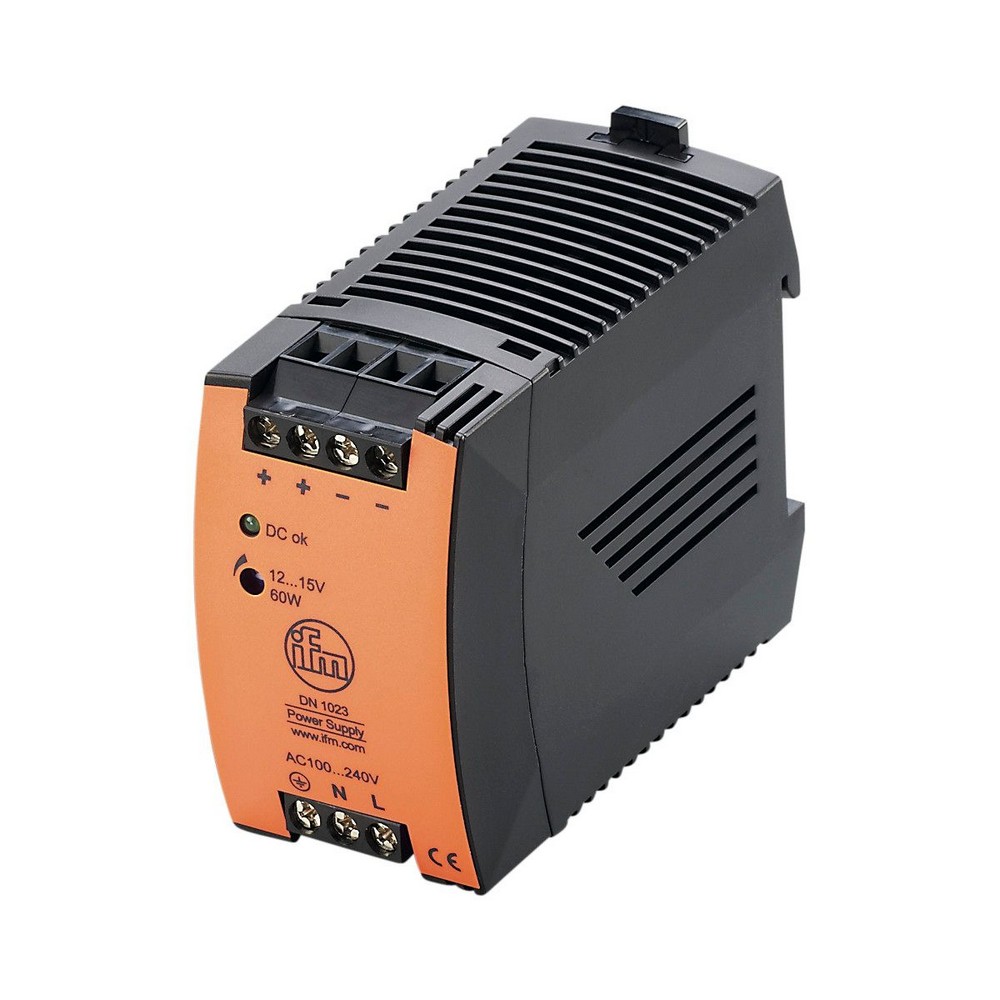

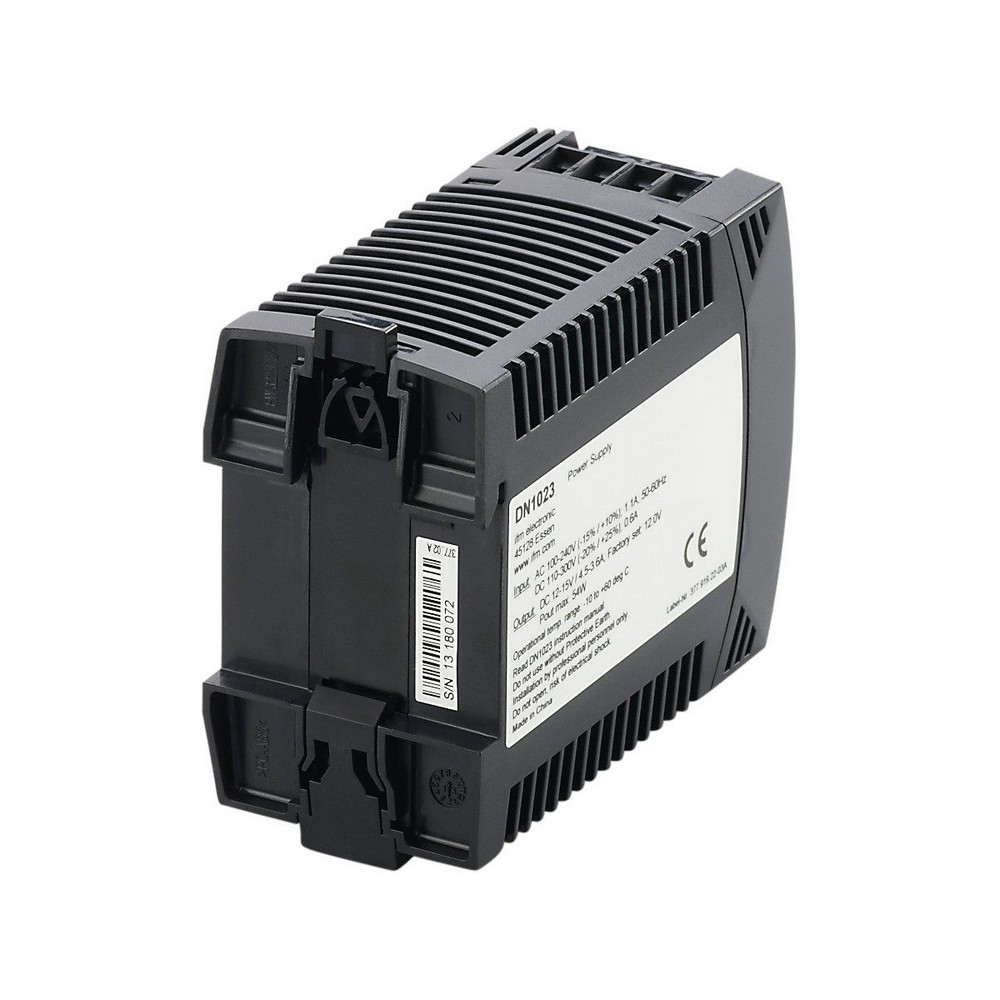

Импульсный блок питания 12 В DC DN1023

Артикул: DN1023

Ожидается

Под заказ

Код товара	PSU-1AC/12VDC-4.5A

Описание

Электронные данные

Номинальное напряжение АС [V]

100...240

Номинальная частота АС [Hz]

50...60

Входное напряжение АС [V]

85...264

Выходное напряжение DC [V]

12...15

Класс защиты

Выходное напряжение [V]

регулируемый

Допуск выходного напряжения [%]

Макс. выходной ток при мин. выходном напряжении [A]

4,5

Макс. выходной ток при макс. выходном напряжении [A]

3,6

Кол-во контуров для подключения датчиков безопасности

Макс. остаточная пульсация [mV]

Эффективность (номинальное напряжение 230 В AC / 50 Гц) [%]

87,2

Допустимые отклонения от номинальных значений параметров [W/K]

1,4 (60...70 °C)

Время работы при отключении питания (номинальное напряжение 230 В AC / 50 Гц) [ms]

113

Выходы

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Условия эксплуатации

Температура окружающей среды [°C]

-10...70

Степень защиты

IP 20

Испытания / одобрения

ЭMC


EN 61000-6-1	Помехоустойчивость
EN 61000-6-2
EN 61000-6-3	Излучение помех
EN 61000-6-4

Ударопрочность


IEC 60068-2-27

Механические данные

Вес [g]

320

Способ монтажа

рейка; (TH35 (EN 60715))

материал

Дисплеи / Элементы управления

Дисплей


Функция	светодиод, зелёный

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

винтовые клеммы: ...6 mm

диаграммы и графики

Блок диаграмм

выходные характеристики

характеристическая кривая для уровня эффективности / потери мощности

характеристическая прямая для допустимых отклонений от номинальных значений параметров

характеристическая прямая для времени работы при отключении питания

Типовые размеры

1 светодиод DC-ok

2 с потенциометром

Схема подключения

электрическое подключение

винтовые клеммы: ...6 mm

Соединение
