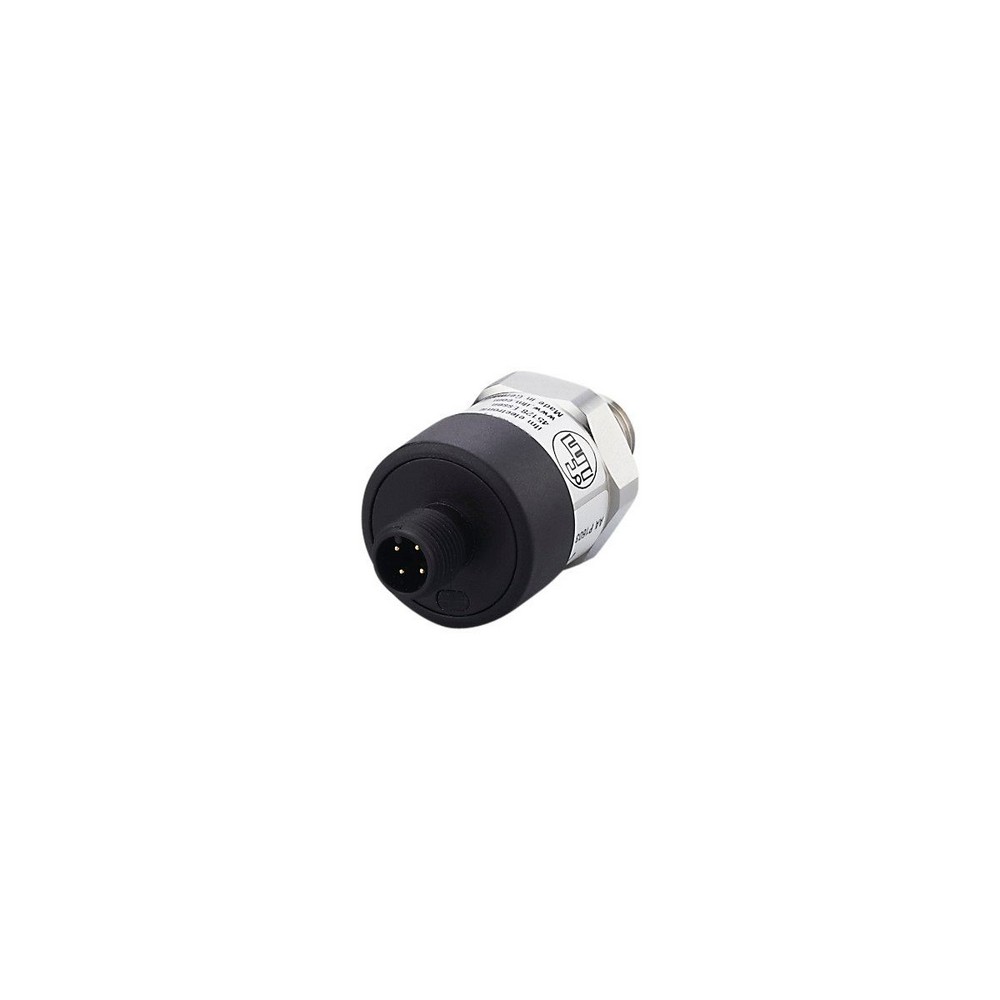

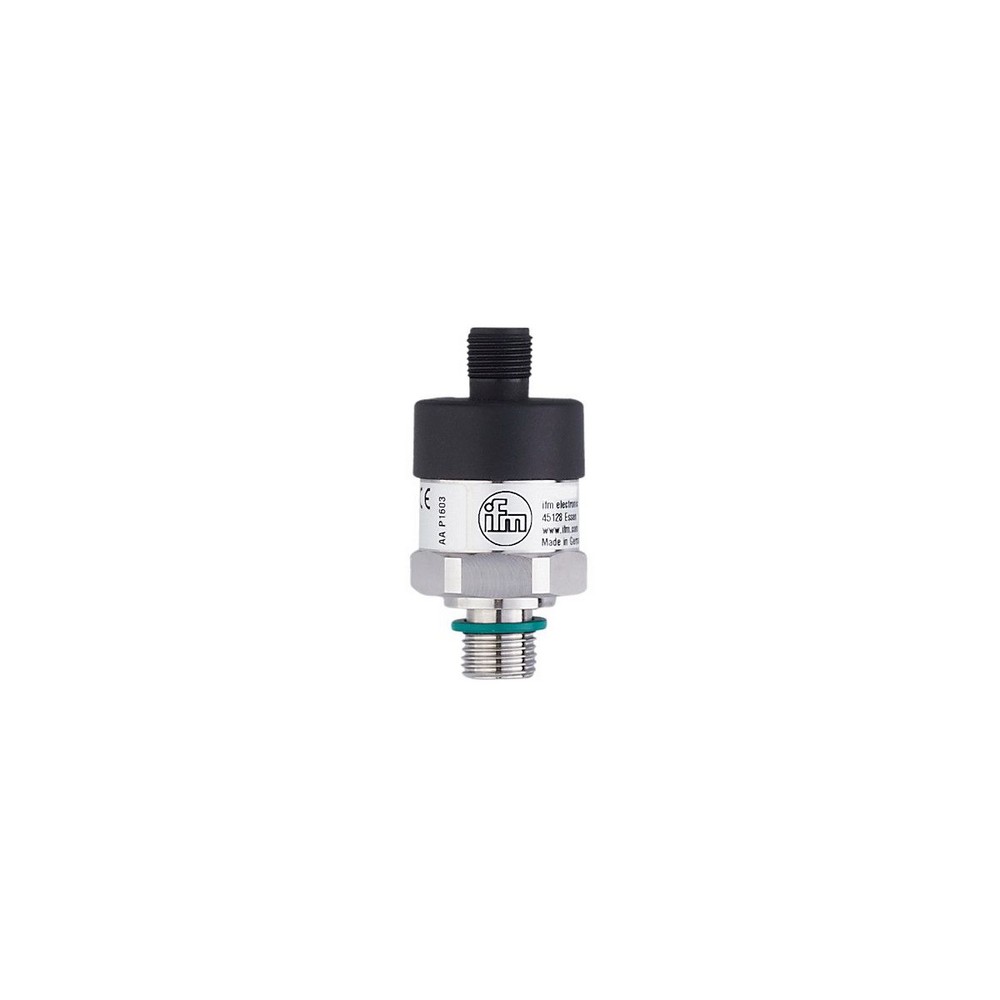

Преобразователь давления PT0507

Артикул: PT0507

Ожидается

Под заказ

Код товара	PT-001-AFG14-A-ZVG/US

Описание

Приложение

Применение

для общепромышленного применения

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

0...80

Предел прочности по давлению [bar]

Мин. разрывное давление [bar]

Тип давления

Абсолютное давление

Электронные данные

Рабочее напряжение [V]

8...30 DC

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

800; (Ub = 24 V; (Ub - 8 V) / 20 mA)

Защита от короткого замыкания

да

Диапазон измерения/настройки

Диапазон измерения [bar]

0...1

Точность/ погрешность

Повторяемость [% диапазона]

± 0,1; (при изменениях температуры 10 K)

Отклонение от характеристики [% диапазона]

± 1,0; (вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис)

Отклонение линейности [% диапазона]

± 0,5 (BFSL) / ± 1,0 (LS)

долговременная стабильность [% диапазона]

± 0,1; (за год)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

± 0,2; (0...80 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

± 0,2; (0...80 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

0...80

Температура хранения [°C]

-20...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


DIN EN 61326-1

Ударопрочность


DIN EN 60068-2-27	500 г (1 ms)

Вибропрочность


DIN EN 60068-2-6	10 г (10...2000 Hz)

MTTF [годы]

815

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу

Механические данные

Вес [g]

117,5

материал

нерж. сталь (1.4404 / 316L); HNBR; PA (полиамид)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L)

Мин. кол-во циклов давления

10 миллионов

Момент затяжки [Nm]

25...35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления)

Подключение к процессу

резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2)

Уплотнение присоединения к процессу

NBR (по DIN 3869)

Жидкий наполнитель для переноса давления

синтетическое масло

Встроенный ограничитель

нет

Примечания


BFSL = прямая линия наилучшего соответствия
LS = Установка предельного значения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

Типовые размеры

1 Уплотнение

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT	Аналоговый выход
	Цвета в соответствии с DIN EN 60947-5-2
	Цвета жил :
BN =	коричневый
WH =	белый
