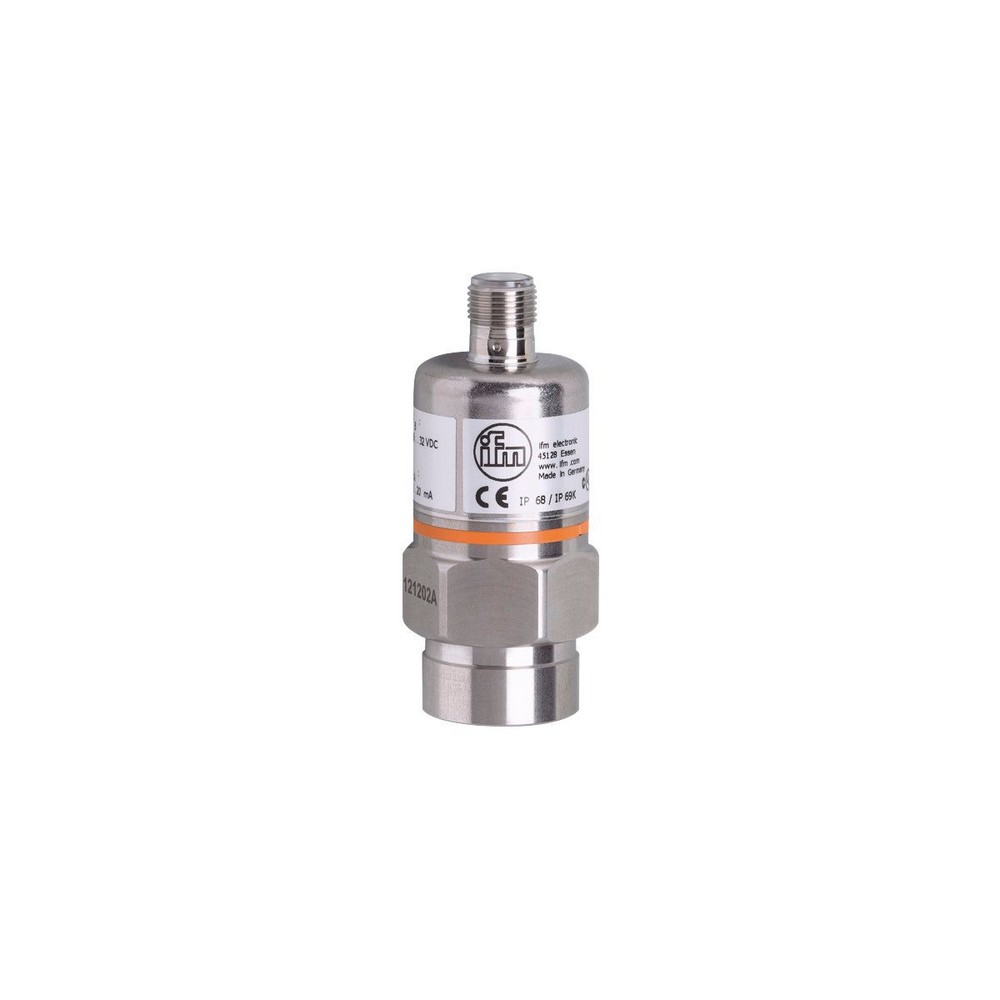

Датчик давления с керамической измерительной ячейкой PX9020

Артикул: PX9020

Ожидается

Под заказ

Код товара	PA-400-SBR14-B-DVG/US/ /V

Датчик давления с керамической измерительной ячейкой PX9020

Описание

Приложение

Среда

Жидкие или газообразные среды

Условно подходит для

Применение в газовой среде ограничено по давлению до 25 бар.

Температура измеряемой среды [°C]

-25...90; (по запросу: -40...90 °C)

Предел прочности по давлению [bar]

600

Мин. разрывное давление [bar]

1000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

10...30 DC

Потребление тока [mA]

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по напряжению [V]

0,5...4,5

Мин. сопротивление нагрузки []

2000

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения [bar]

0...400

Точность/ погрешность

Повторяемость [% диапазона]

0,1; (при изменениях температуры 10 K)

Отклонение от характеристики [% диапазона]

± 0,25 (BFSL) / ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)

долговременная стабильность [% диапазона]

± 0,05; (за 6 месяцев)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

0,4; (0...80 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

0,4; (0...80 °C)

Время реакции

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 68; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	30 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	20 г (10...2000 Hz)

MTTF [годы]

550

Механические данные

Вес [g]

221,5

материал

нерж. сталь (1.4404 / 316L); FKM; PA (полиамид); EPDM/X

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303); керамика; FKM

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1/4 внутренняя резьба

Встроенный ограничитель

да

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

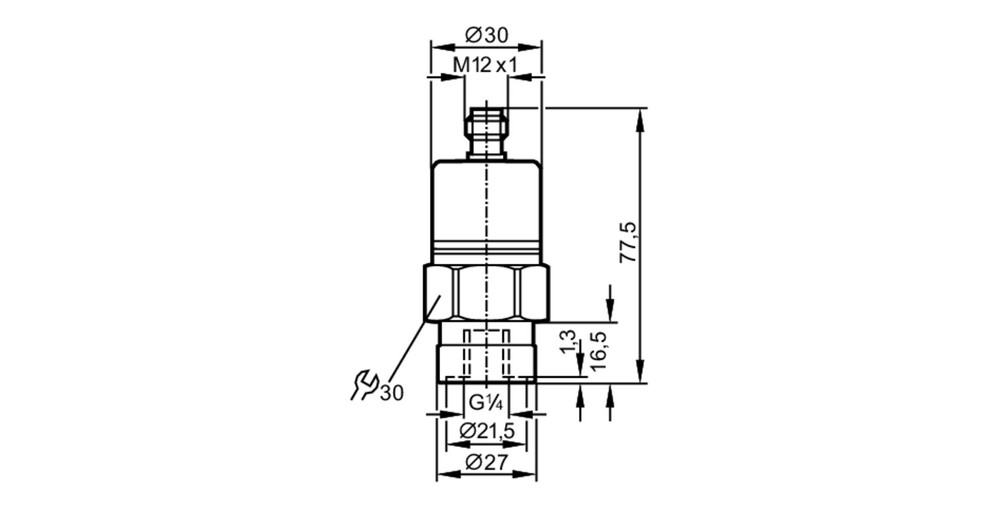

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
