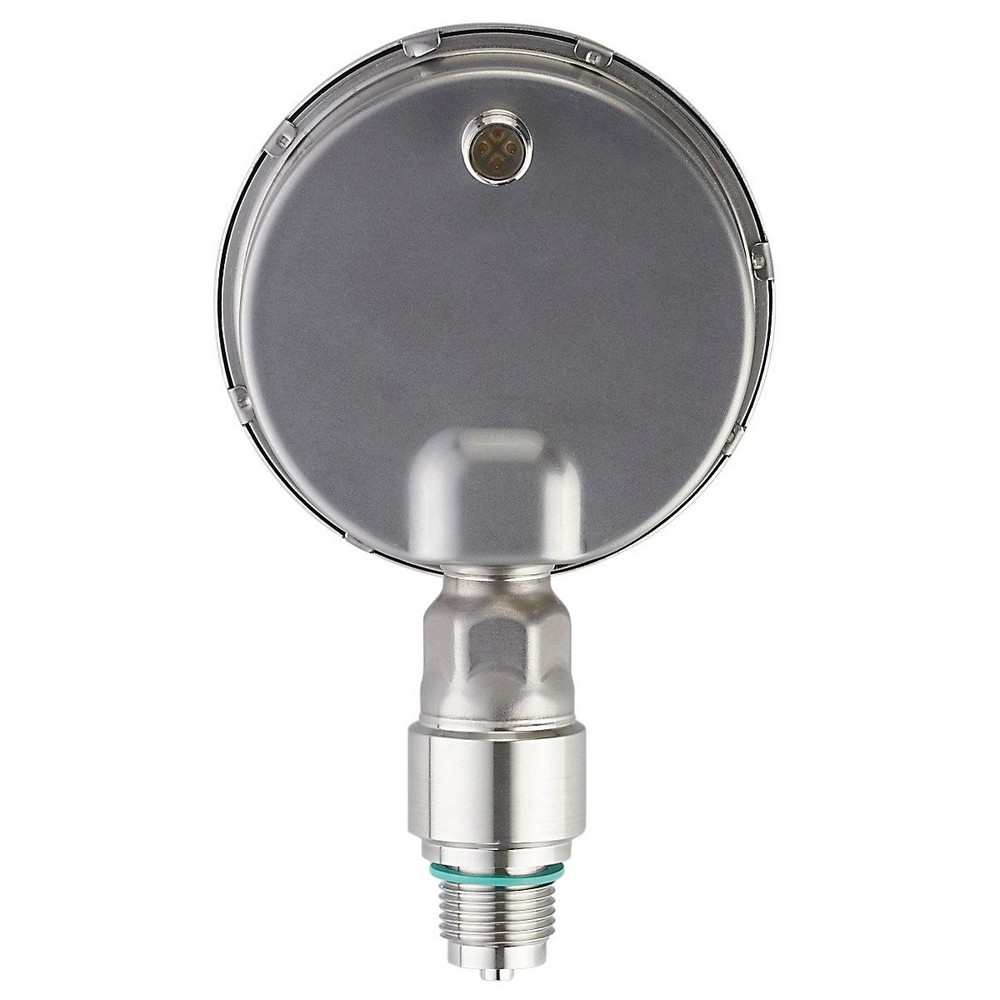

Датчик давления с аналоговым дисплеем PG2452

Артикул: PG2452

Ожидается

Под заказ

Код товара	PG-100-REB12-MFRKG/US/ /P

Датчик давления с аналоговым дисплеем PG2452

Описание

Приложение

Применение

для общепромышленного применения; Безопасный манометр (S) на основе DIN EN 837-1

Среда

Жидкие или газообразные среды

Условно подходит для

использование в газообразной среде при давлении > 25 бар только по запросу

Температура измеряемой среды [°C]

-25...80

Предел прочности по давлению


300 bar	4350 psi

Мин. разрывное давление


700 bar	9400 psi

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

18...32 DC

Потребление тока [mA]

70; (24 V)

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал; аналоговый сигнал; (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20, обратимый; (масштабируемый)

Наиб.нагрузка []

(Ub - 10 V) / 20 mA

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


0...100 bar	0...1449 psi

Точка срабатывания SP


0,4...160 bar	6...2322 psi

Точка сброса rP


0...159,6 bar	0...2316 psi

Aналоговая пусковая точка


0...135 bar	0...1959 psi

Aналоговая конечная точка


25...160 bar	363...2322 psi

С шагом в


0,2 bar	3 psi

Точность/ погрешность

Погрешность точки переключения [% диапазона]

± 0,5; (Turn down 1:1)

Повторяемость [% диапазона]

± 0,1; (при изменениях температуры 10 K; Turn down 1:1)

Отклонение от характеристики [% диапазона]

± 0,25 (BFSL) / ± 0,5 (LS); (Turn down 1:1; BFSL = прямая линия наилучшего соответствия)

Отклонение гистерезиса [% диапазона]

± 0,25; (Turn down 1:1)

Долговременная стабильность [% диапазона]

± 0,1; (Turn down 1:1; за 6 месяцев)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

± 0,2; (0...70 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

± 0,2; (0...70 °C)

Время реакции

Время отклика [ms]

Демпфирование коммутационного выхода dAP [s]

0,01...30

Демпфирование аналогового выхода dAA [s]

0,01...30

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-20...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67; IP 69K

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	20 г (10...2000 Hz)

MTTF [годы]

100

Механические данные

Вес [g]

609

Материал

нерж. сталь (1.4404 / 316L); PA (полиамид); FKM; PTFE (тефлон); стекло: ламинированное безопасное стекло 4 mm

Материалы корпуса в контакте с изм. средой

Al2O3 (керамика); FKM; нерж. сталь (1.4404 / 316L)

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба

Дисплеи / Элементы управления

Дисплей


Дисплей	2 x светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Точки переключения	Светодиодное кольцо, красный
Функции дисплея	буквенно-цифровой дисплей, красный 4-значный
Измеренные значения	Аналоговый дисплей, 0...350° поворотный, при отключении прибора стрелка становится невидимой
Измеренные значения	буквенно-цифровой дисплей, красный 4-значный

Со шкалой

да

Расширенный диапазон изображения (макс.)


160 bar	2322 psi

Примечания


точность точки переключения в расширенном диапазоне показаний: 1,5 % от диапазона

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

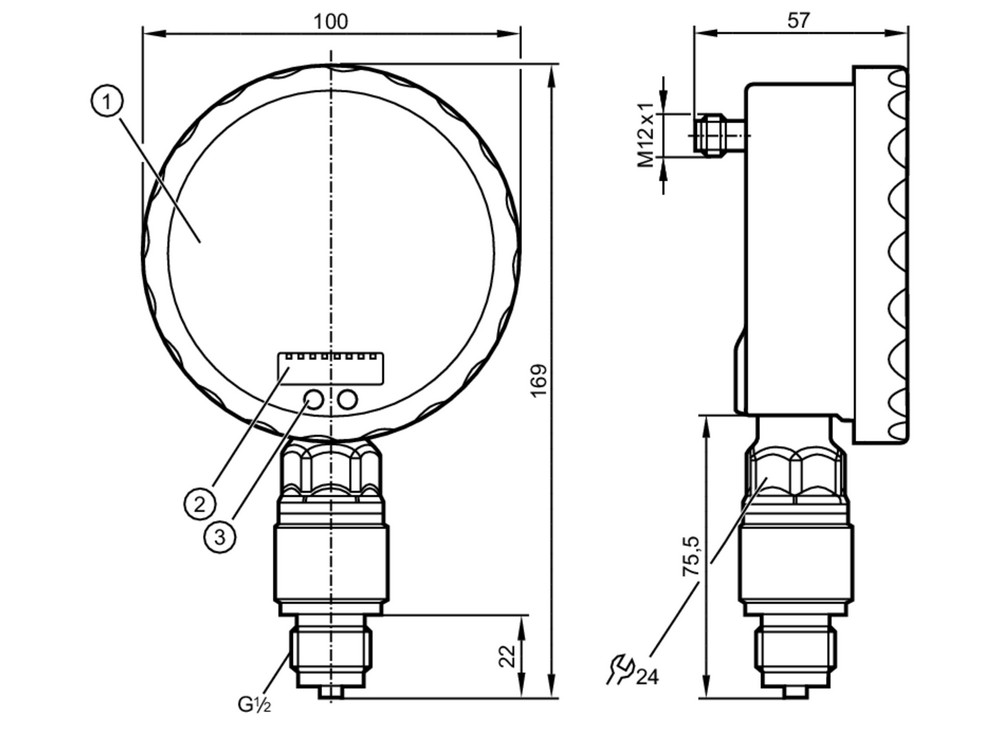

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1	Коммутационный выход
OUT2	Аналоговый выход
