Датчик давления для пневматических устройств PQ7809

Артикул: PQ7809
Ожидается
Под заказ
Код товара PQ-1-1-RHR18-QFPKG/AS/
  • Поделиться:

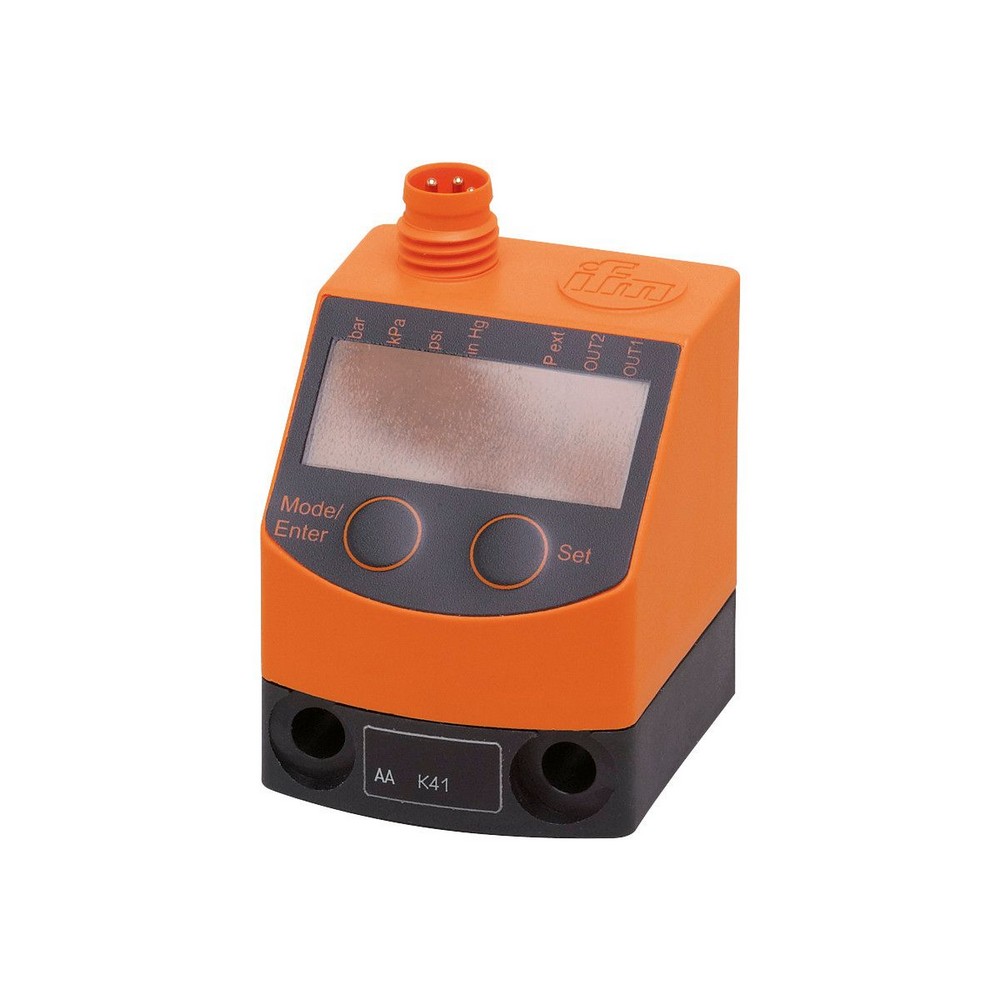

Датчик давления для пневматических устройств PQ7809
Приложение
СредаСжатый воздух
Условно подходит длядругие среды по требованию
Температура измеряемой среды [°C]0...60
Предел прочности по давлению [bar]20
Мин. разрывное давление [bar]30
Тип давленияотносительное давление
Электронные данные
Рабочее напряжение [V]18...32 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 50
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Защита от перенапряженияда; ( 40 V)
Время задержки включения питания [s]0,3
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz] 200
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Диапазон измерения/настройки
Диапазон измерения [bar]-1...1
Точка срабатывания SP [bar]-0,98...1
Точка сброса rP [bar]-0,99...0,99
С шагом в [bar]0,01
Точность/ погрешность
Погрешность точки переключения [% диапазона] ± 0,5
Повторяемость [% диапазона] ± 0,1; (при изменениях температуры 10 K)
Отклонение от характеристики [% диапазона] ± 0,25 (BFSL) / ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона] ± 0,25
Долговременная стабильность [% диапазона] ± 0,05; (за 6 месяцев)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]0,2; (0...60 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]0,2; (0...60 °C)
Время реакции
Время отклика [ms] 2,5
Программируемое время задержки dS, dr [s]0; 0,002...5
Программное обеспечение / Программирование
Выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; функция диагностики; логика переключения; задержка при включении/выключении; Демпфирование; Дисплей
Условия эксплуатации
Температура окружающей среды [°C]0...70
Температура хранения [°C]-25...85
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5/1 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN IEC 68-2-620 г (10...2000 Hz)
MTTF [годы]455
Механические данные
Вес [g]85
МатериалPBT (полибутилентерефталат); FKM; полиэстер
Материалы корпуса в контакте с изм. средойлатунь; FKM; кремний (облицован); PBT (полибутилентерефталат)
Мин. кол-во циклов давления50 миллионов
Подключение к процессурезьбовое соединение G 1/8 внутренняя резьба
Дисплеи / Элементы управления
Дисплей
Дисплей4 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Функции дисплеябуквенно-цифровой дисплей, 4-значный
Измеренные значениябуквенно-цифровой дисплей, 4-значный
Дисплейbar; kPa; psi; inHg
Принадлежности
Принадлежности (необязательные)
монтажный набор для DIN-рейки: TH 35-7,5 / EN60715, E37340
Фитинг: 1/8", E30075
штекерное резьбовое соединение для трубы: O 6 mm, E30076
штекерное резьбовое соединение для трубы: O 8 mm, E30077
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M8; Контакты: позолоченый

— RU-RU — PQ7809-00 — 22.11.2012

Схема подключения

электрическое подключение

Разъем: 1 x M8; Контакты: позолоченый

Соединение

OUT1Коммутационный выход
OUT2Коммутационный выход
Диагностический выход
