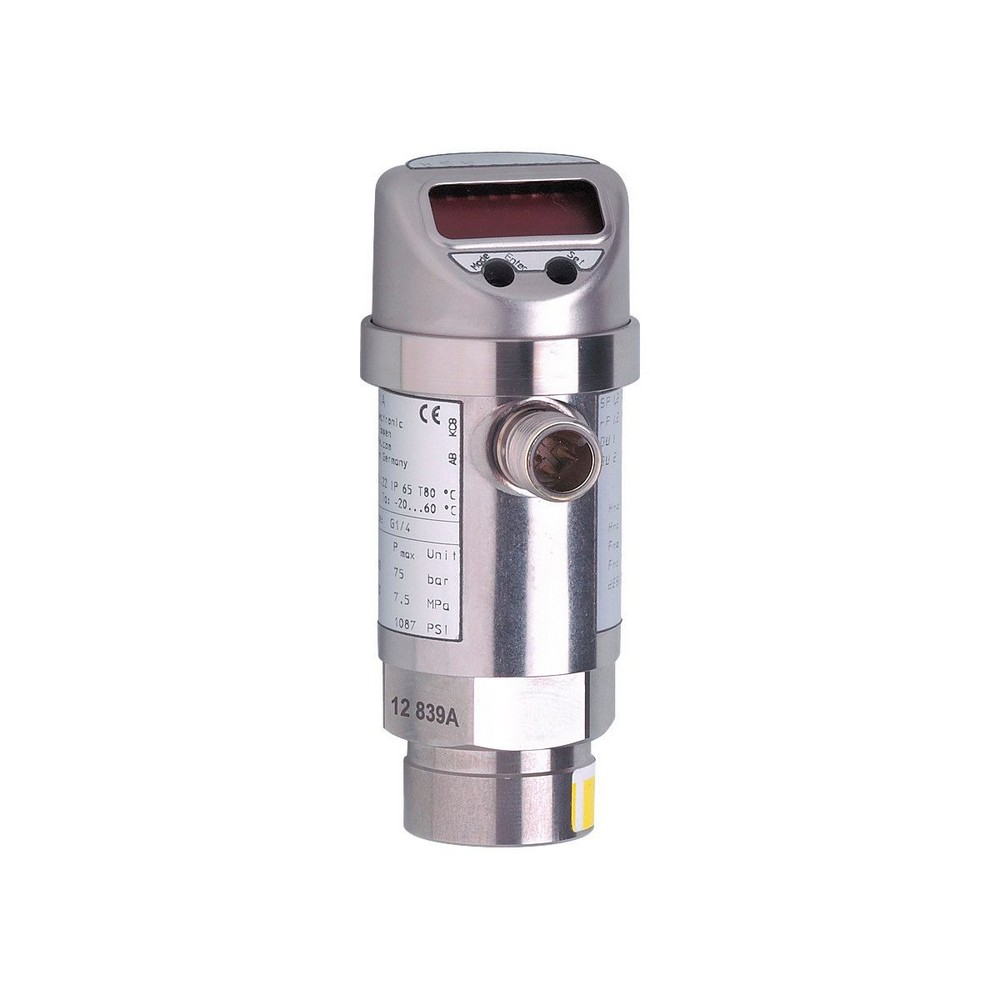

Датчик давления с дисплеем PN007A

Артикул: PN007A

Ожидается

Под заказ

Код товара	PN-001-RBR14-MFPKG/US/3D /V

Описание

Приложение

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-20...60

Предел прочности по давлению [mbar]

10000

Мин. разрывное давление [mbar]

30000

Тип давления

относительное давление

Электронные данные

Рабочее напряжение [V]

18...36 DC; (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Защита от перенапряжения

да; ( 40 V)

Время задержки включения питания [s]

0,3

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал; аналоговый сигнал; (конфигурируемый)

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

170

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

500

Аналоговый выход по напряжению [V]

0...10

Мин. сопротивление нагрузки []

2000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Диапазон измерения/настройки

Диапазон измерения [mbar]

0...1000

Точка срабатывания SP [mbar]

10...1000

Точка сброса rP [mbar]

5...995

С шагом в [mbar]

Заводская настройка


SP1 = 250 mbar	rP1 = 230 mbar

Точность/ погрешность

Погрешность точки переключения [% диапазона]

± 0,5

Повторяемость [% диапазона]

± 0,1; (при изменениях температуры 10 K)

Отклонение от характеристики [% диапазона]

± 0,25 (BFSL) / ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)

Отклонение гистерезиса [% диапазона]

± 0,25

Долговременная стабильность [% диапазона]

± 0,05; (за 6 месяцев)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

0,2; (0...60 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

0,2; (0...60 °C)

Время реакции

Программируемое время задержки dS, dr [s]

0; 0,2...50

Макс. время реакции аналогового выхода [ms]

Программное обеспечение / Программирование

Выбор параметров

гистерезис / окно; нормально открытый / нормально закрытый; задержка при включении/выключении; Демпфирование; Дисплей; токовый выход / выход по напряжению

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Температура хранения [°C]

-40...100

Степень защиты

IP 65

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIC T80°C Dc X

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	20 г (10...2000 Hz)

MTTF [годы]

213

Механические данные

Вес [g]

302,5

Материал

нерж. сталь (1.4301/304); нерж. сталь (1.4404 / 316L); PC; PBT (полибутилентерефталат); PEI; FKM; PTFE (тефлон)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4305/303); керамика; FKM

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1/4 внутренняя резьба

Дисплеи / Элементы управления

Дисплей


Дисплей	4 x светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Функции дисплея	буквенно-цифровой дисплей, 4-значный
Измеренные значения	буквенно-цифровой дисплей, 4-значный

Дисплей

mbar; kPa; psi; inHg

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

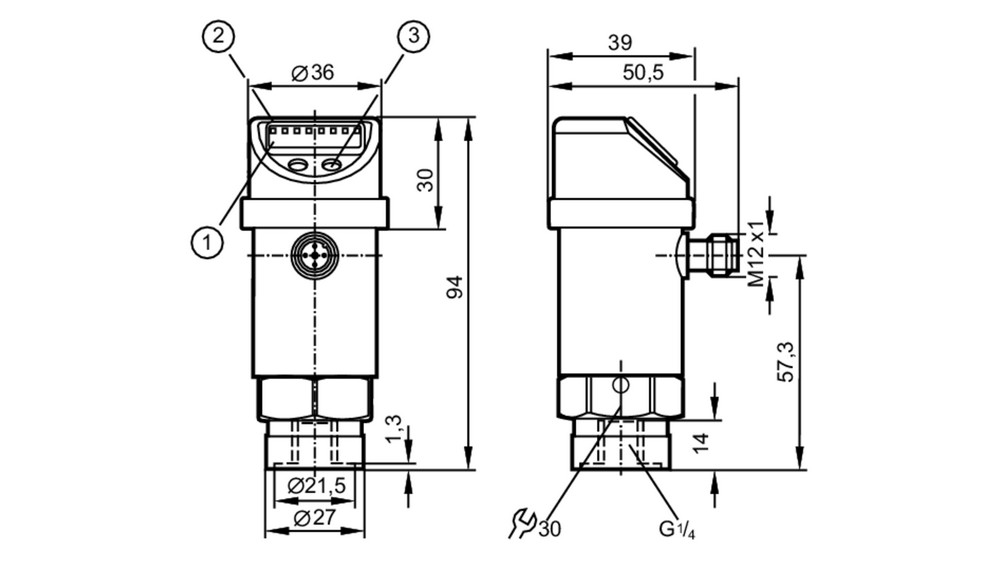

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Светодиоды Дисплей / Состояние выхода

3 Кнопка для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
