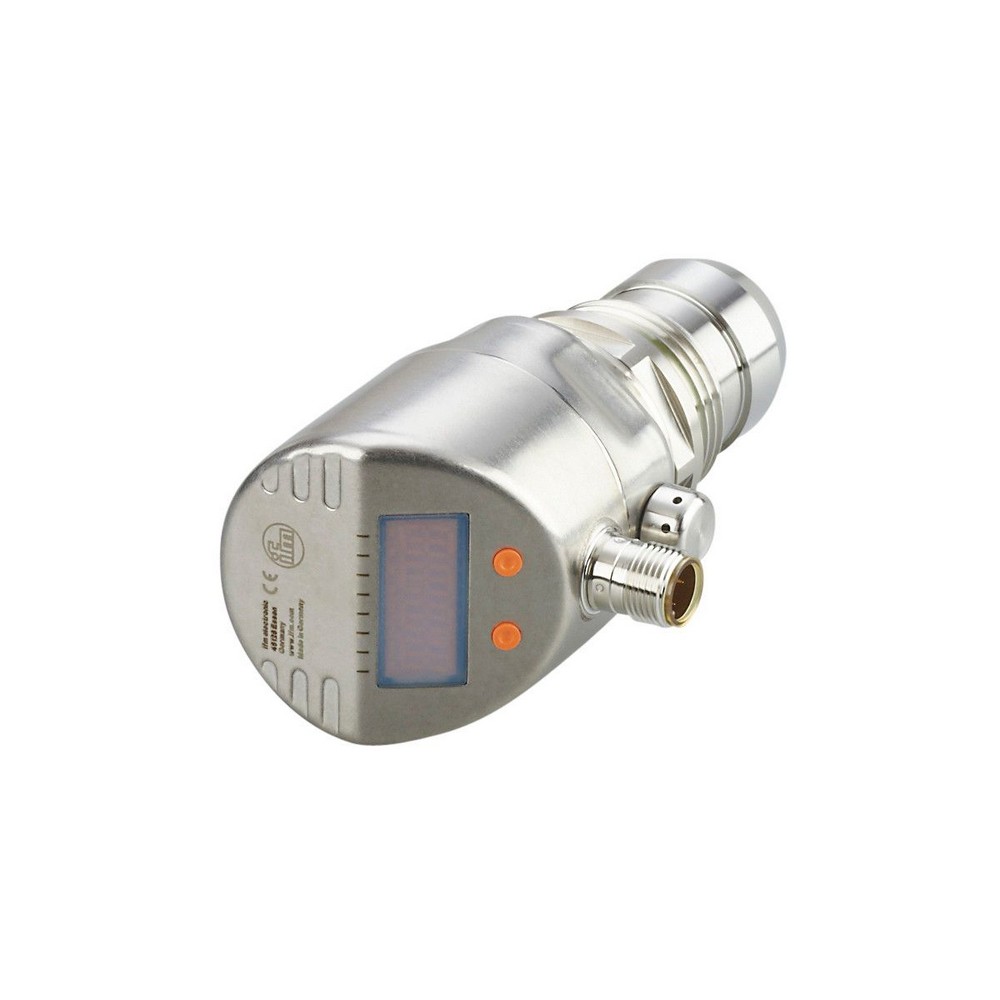

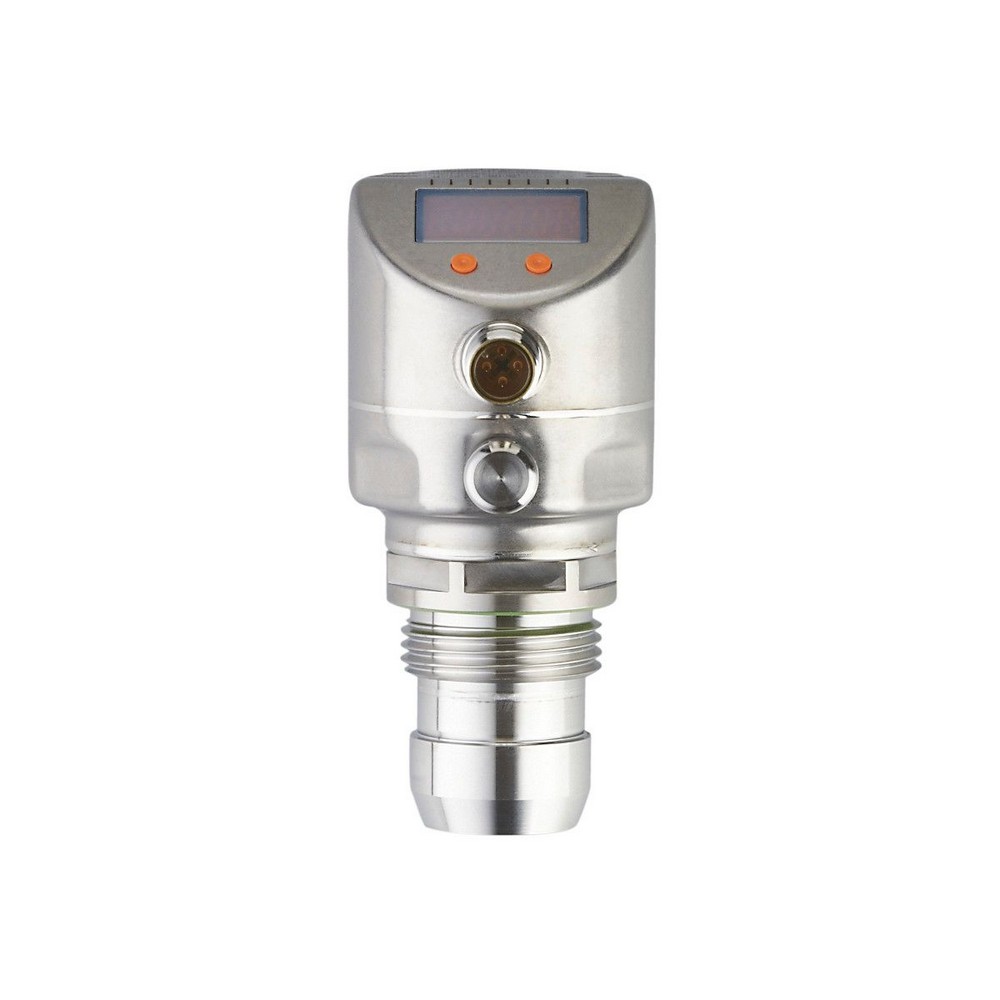

Датчик давления с дисплеем и установкой заподлицо PI2814

Артикул: PI2814
Ожидается
Под заказ
Код товара PI-016-REA01-MFRKG/US/ /P
  • Поделиться:
Датчик давления с дисплеем и установкой заподлицо PI2814
Приложение
Применениегигиенические системы
СредаВязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды
Температура измеряемой среды [°C]-25...125; (145 max. 1h)
Предел прочности по давлению
75 bar1085 psi7,5 MPa
Мин. разрывное давление
250 bar3625 psi25 MPa
Тип давленияотносительное давление
Отсутствует застойная зонада
MAWP (для применения в соответствии с CRN) [bar]50
Электронные данные
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Встроенный "Watchdog"да
2-проводный
Рабочее напряжение [V]20...32 DC
Потребление тока [mA]3,6...21
Время задержки включения питания [s]1
3-проводный
Рабочее напряжение [V]18...32 DC
Потребление тока [mA] 45
Время задержки включения питания [s]0,5
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20, обратимый; (масштабируемый)
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
2-проводный
Наиб.нагрузка []300
3-проводный
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]125
Наиб.нагрузка [](Ub - 10 V) / 20 mA
Диапазон измерения/настройки
Диапазон измерения
-1...16 bar-14,6...232 psi-0,1...1,6 MPa
Точка срабатывания SP
-0,98...16 bar-14,2...232 psi-0,098...1,6 MPa
Точка сброса rP
-1...15,98 bar-14,6...231,6 psi-0,1...1,598 MPa
Aналоговая пусковая точка
-1...12 bar-14,6...174 psi-0,1...1,2 MPa
Aналоговая конечная точка
3...16 bar43,6...232 psi0,3...1,6 MPa
С шагом в
0,02 bar0,2 psi0,002 MPa
Заводская настройка
SP1 = 4,0 barrP1 = 3,68 bar
SP2 = 12,0 barrP2 = 11,68 bar
ASP = 0,0 barAEP = 16,0 bar
Точность/ погрешность
Погрешность точки переключения [% диапазона] ± 0,2; (Turn down 1:1)
Повторяемость [% диапазона] ± 0,1; (при изменениях температуры 10 K; Turn down 1:1)
Отклонение от характеристики [% диапазона] ± 0,2; (Turn down 1:1 линейность, вкл. гистерезис и повторяемость настройка предельного значения согласно DIN 16086)
Отклонение линейности [% диапазона] ± 0,15; (Turn down 1:1)
Отклонение гистерезиса [% диапазона] ± 0,15; (Turn down 1:1)
Долговременная стабильность [% диапазона] ± 0,1; (Turn down 1:1; за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] ± 0,05; (0...70 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K] ± 0,15; (0...70 °C)
Время реакции
Демпфирование коммутационного выхода dAP [s]0...30
Демпфирование аналогового выхода dAA [s]0,01...99,99
2-проводный
Время нарастания переходной характеристики аналогового выхода [ms]45
3-проводный
Мин. время реакции коммутационного выхода (dAP) [ms]3
Время нарастания переходной характеристики аналогового выхода [ms]7
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.0
IO-Link ID прибора729 d / 00 02 d9 h
Профилинет
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защитыIP 67; IP 68; IP 69K
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge0,5/1 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN IEC 68-2-620 г (10...2000 Hz)
MTTF [годы]154
Механические данные
Вес [g]380
Материалнерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA
Материалы корпуса в контакте с изм. средойКерамика (99,9 % Al2 O3); PTFE (тефлон); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra 0,4 / Rz 4
Мин. кол-во циклов давления100 миллионов
Подключение к процессурезьбовое соединение G 1 внешняя резьба уплотняющий конус
Дисплеи / Элементы управления
Дисплей
Дисплейсветодиод, зелёный
Состояние выходасветодиод, жёлтый
Функции дисплеябуквенно-цифровой дисплей, 4-значный
Измеренные значениябуквенно-цифровой дисплей, 4-значный
Дисплейbar; MPa; psi; % от диапазона
Примечания
Примечания
Внимание: Прибор можно устанавливать только в присоединение к процессу для уплотняющего конуса G1.
Уплотняющий конус G1A на приборе подходит только для адаптеров с металлическим упором.
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — PI2814-00 — 09.09.2016

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Светодиоды состояния

3 Кнопка для программирования

4 G 1 уплотняющий конус внешняя резьба

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

12 - проводная схема подключения
23 - проводная схема подключения :
OUT1Коммутационный выход
OUT2Коммутационный выход
Аналоговый выход
3Подключение для параметризации IO-Link (P = соединение через IO-Link)
