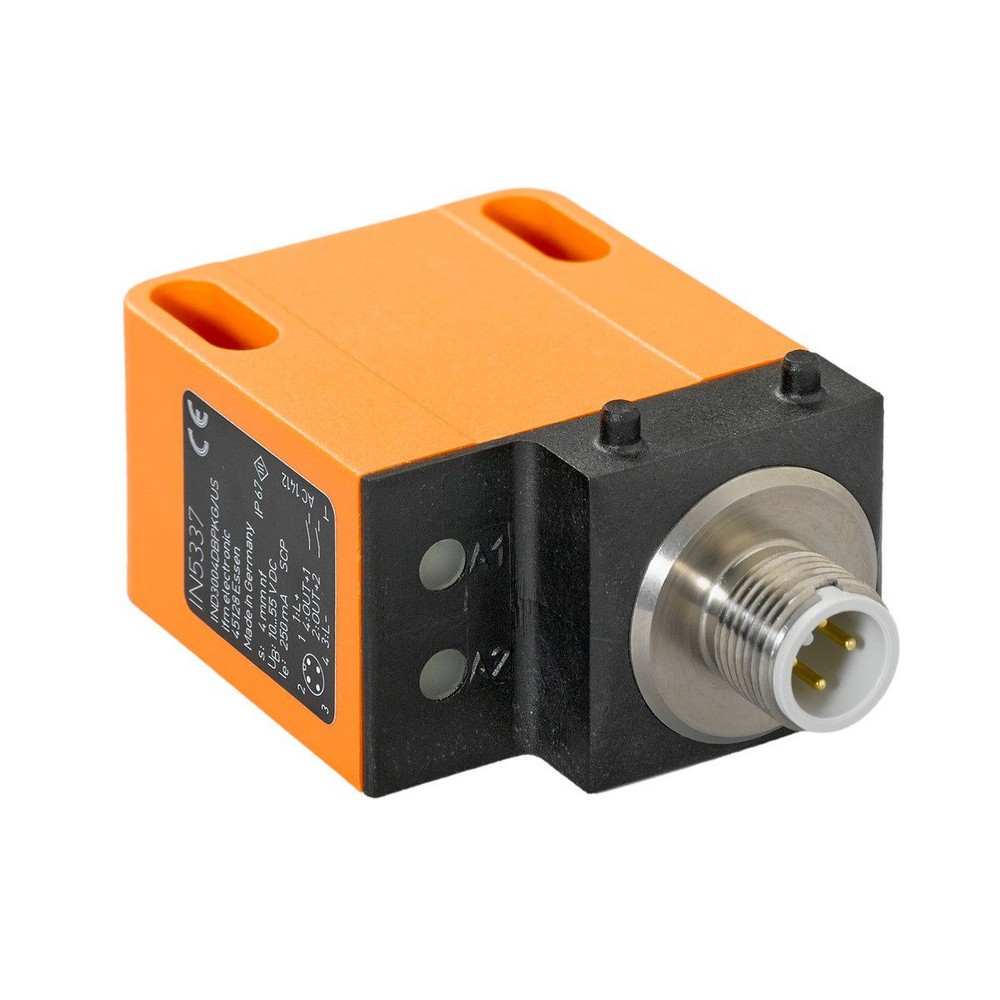

Сдвоенный индуктивный датчик для вентильных приводов IN5337

Артикул: IN5337
Ожидается
Под заказ
Код товара IND3004DBPKG/US-100-DPV/10-55V
  • Поделиться:
Сдвоенный индуктивный датчик для вентильных приводов IN5337
Электронные данные
Рабочее напряжение [V]10...55 DC
Потребление тока [mA] 30
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигнала2 x норм. открытых комм. выхода
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]50
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]4
Реальное расстояние срабатывания Sr [mm]4 ± 10 %
Рабочее расстояние срабатывания [mm]0...3,25
Точность/ погрешность
Поправочный коэффициентсталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3
Гистерезис [% от Sr]3...15
Смещение точки переключения [% от Sr]-10...10
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 67; (с затянутым резьбовым соединением)
Испытания / одобрения
ЭMC
EN 60947-5-2
EN 55011класс B
MTTF [годы]833
Механические данные
Вес [g]73,5
КорпусПрямоугольный
Монтажнезаподлицо
материалPC
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
Примечания
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеРазъем: 1 x M12

— RU-RU — IN5337-03 — 19.05.2009

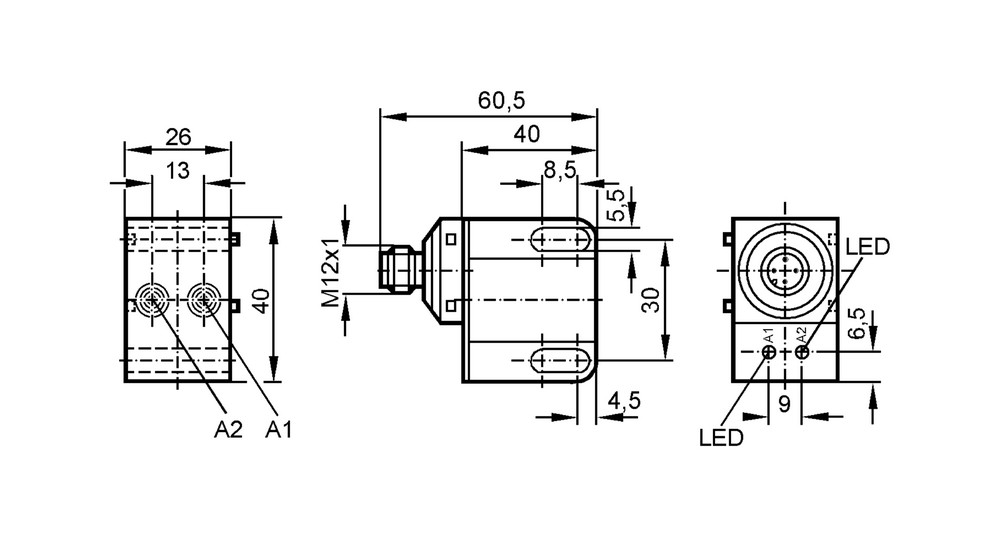

Типовые размеры

Схема подключения

электрическое подключение - разъем

Разъем: 1 x M12

Соединение
