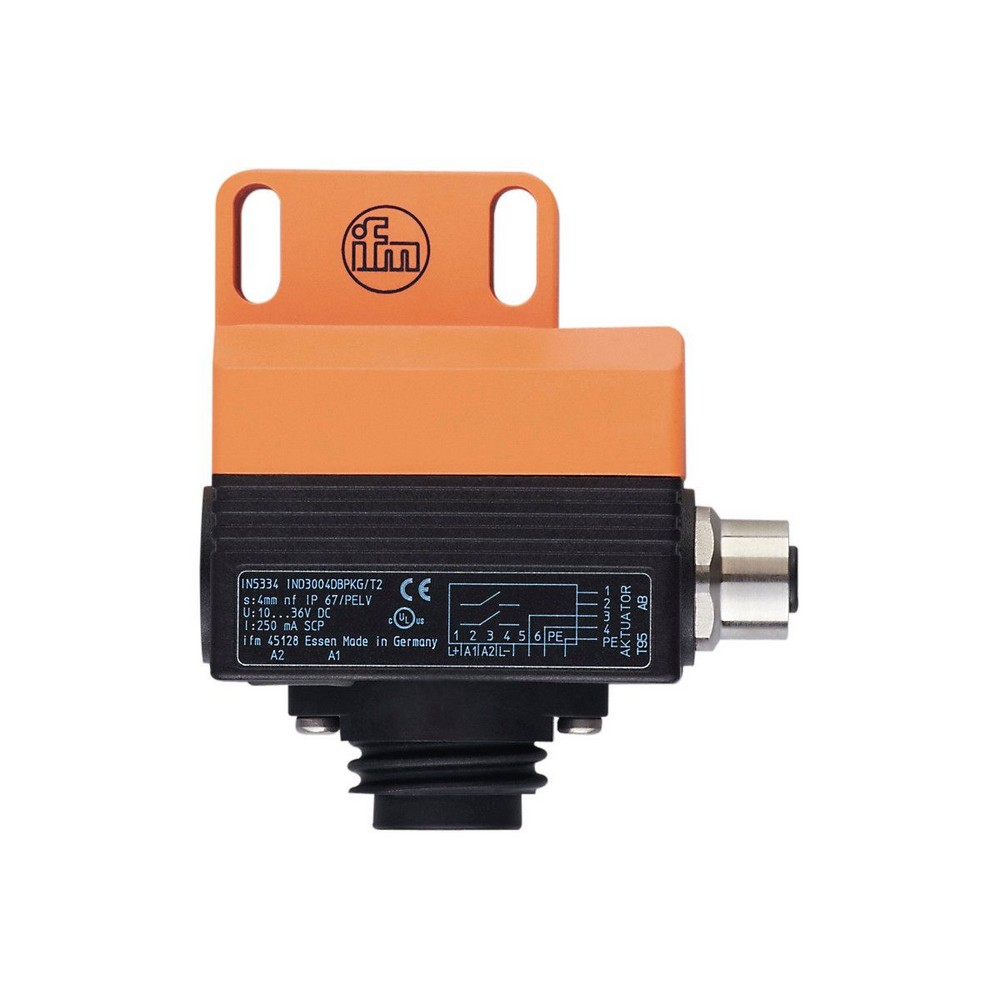

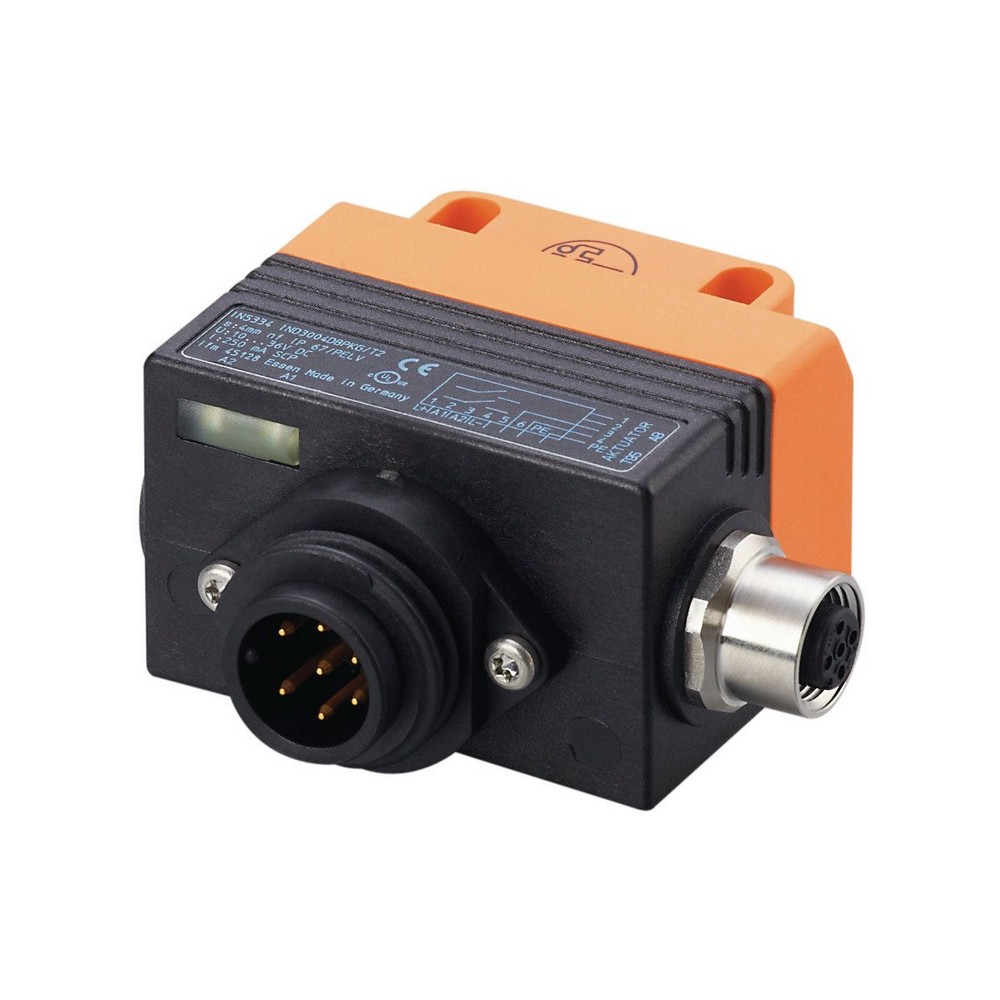

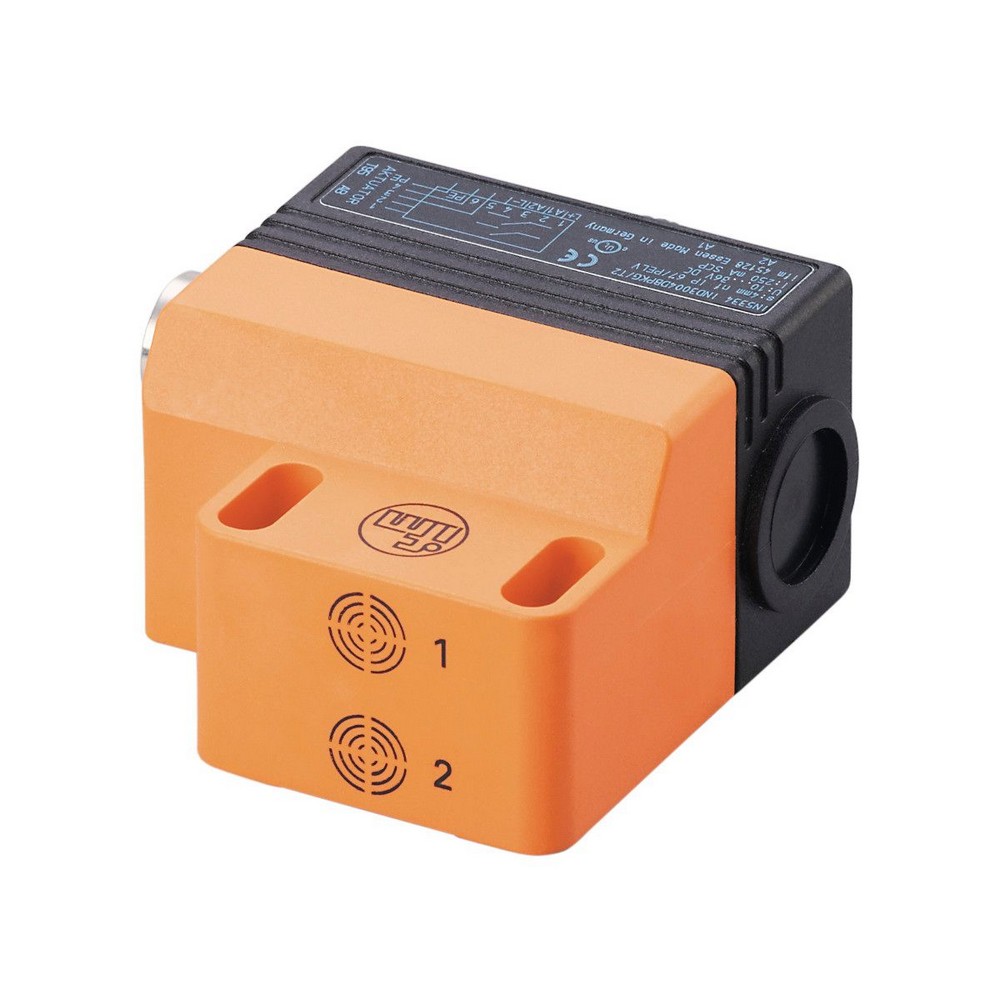

Сдвоенный индуктивный датчик для вентильных приводов IN5334

Артикул: IN5334

Ожидается

Под заказ

Код товара	IND3004DBPKG/T2

Сдвоенный индуктивный датчик для вентильных приводов IN5334

Описание

Приложение

Применение

Для механических интерфейсов ISO 5211 (VDI/VDE)

Электронные данные

Рабочее напряжение [V]

10...36 DC

Потребление тока [mA]

20; (36 V)

Класс защиты

III

Защита от переполюсовки

да

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

2 x норм. открытых комм. выхода

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

1300

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Диапазон срабатывания [mm]

Реальное расстояние срабатывания Sr [mm]

4 ± 10 %

Рабочее расстояние срабатывания [mm]

0...3,25

Точность/ погрешность

Поправочный коэффициент

сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,4 / медь: 0,3

Гистерезис [% от Sr]

3...15

Смещение точки переключения [% от Sr]

-10...10

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 60947-5-2
EN 55011	класс B

MTTF [годы]

1296

Сертификат UL


Ta	0...40 °C
Enclosure type	Type 1
напряжение питания	Hazardous voltage
Номер файла UL	E174191

Механические данные

Вес [g]

171

Корпус

Прямоугольный

Монтаж

незаподлицо

Размеры [mm]

40 x 26 x 60

материал

PBT (полибутилентерефталат); PC

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


Кронштейн для арматуры
винты головки разъема: 2 x M5 x 35
Шайбы: 2

Примечания


Подходящие клапаны: клапаны в соответствии с интерфейсом NAMUR макс. до 20 W

Упаковочная величина

1 шт.

электрическое подключение - Разъём

Разъем: 1 x M12

электрическое подключение - разъем

Соединение

Разъем: 1 x Rd24

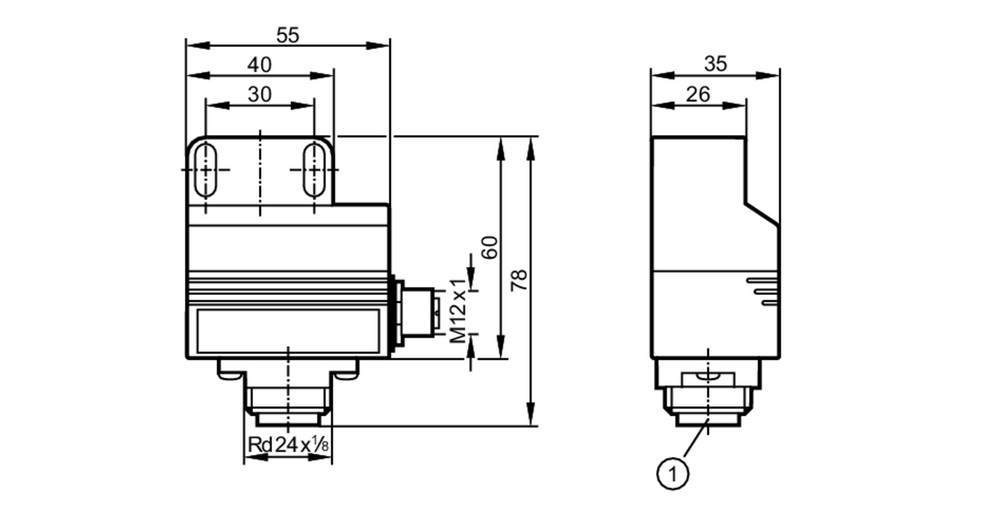

Типовые размеры

1 Намагниченное соединение

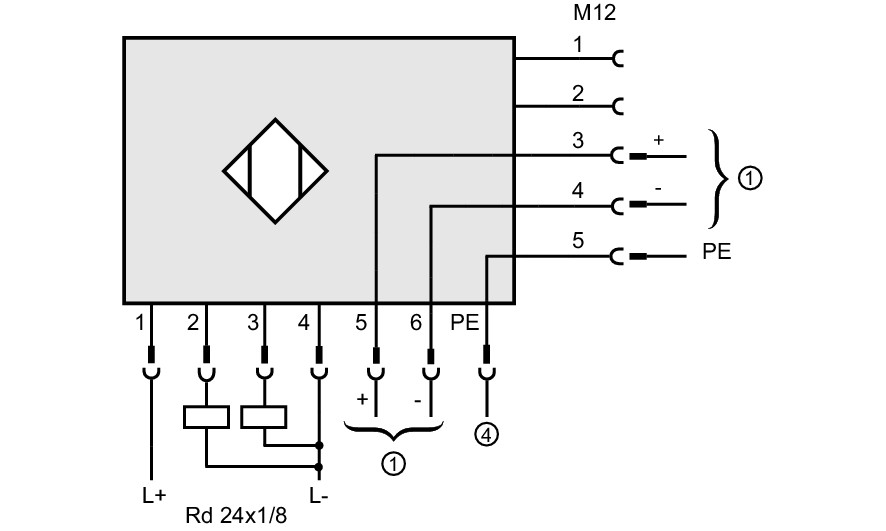

Схема подключения

электрическое подключение - Разъём

Разъем: 1 x M12

электрическое подключение - разъем

Разъем: 1 x Rd24

Соединение

1 =	электромагнитный клапан 24 V DC / 20 W
