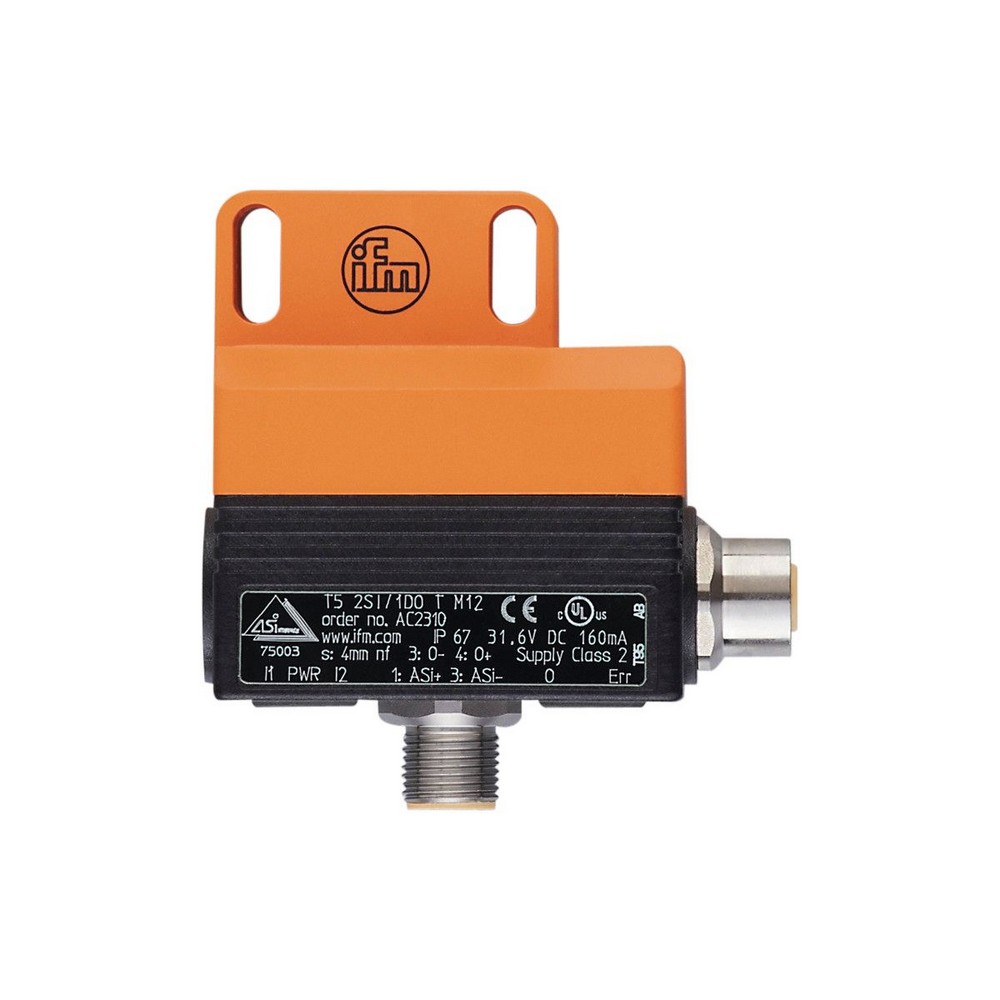

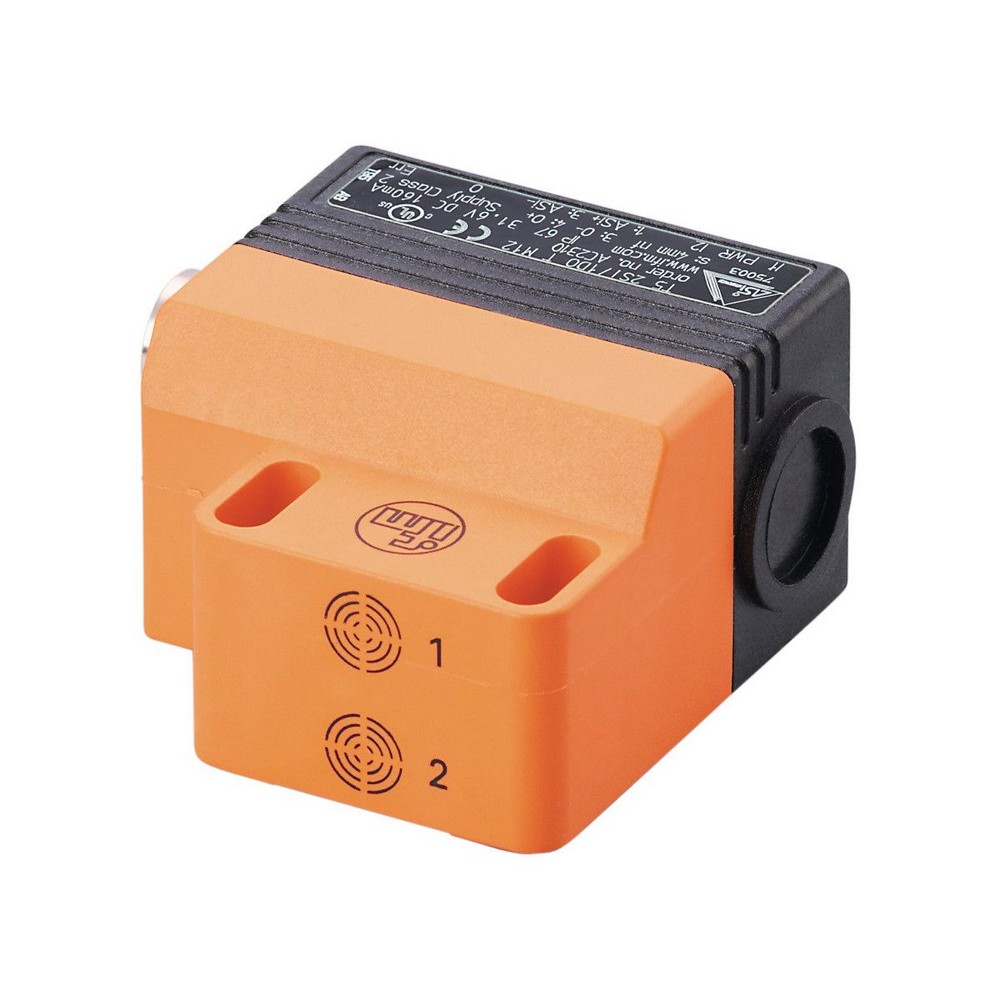

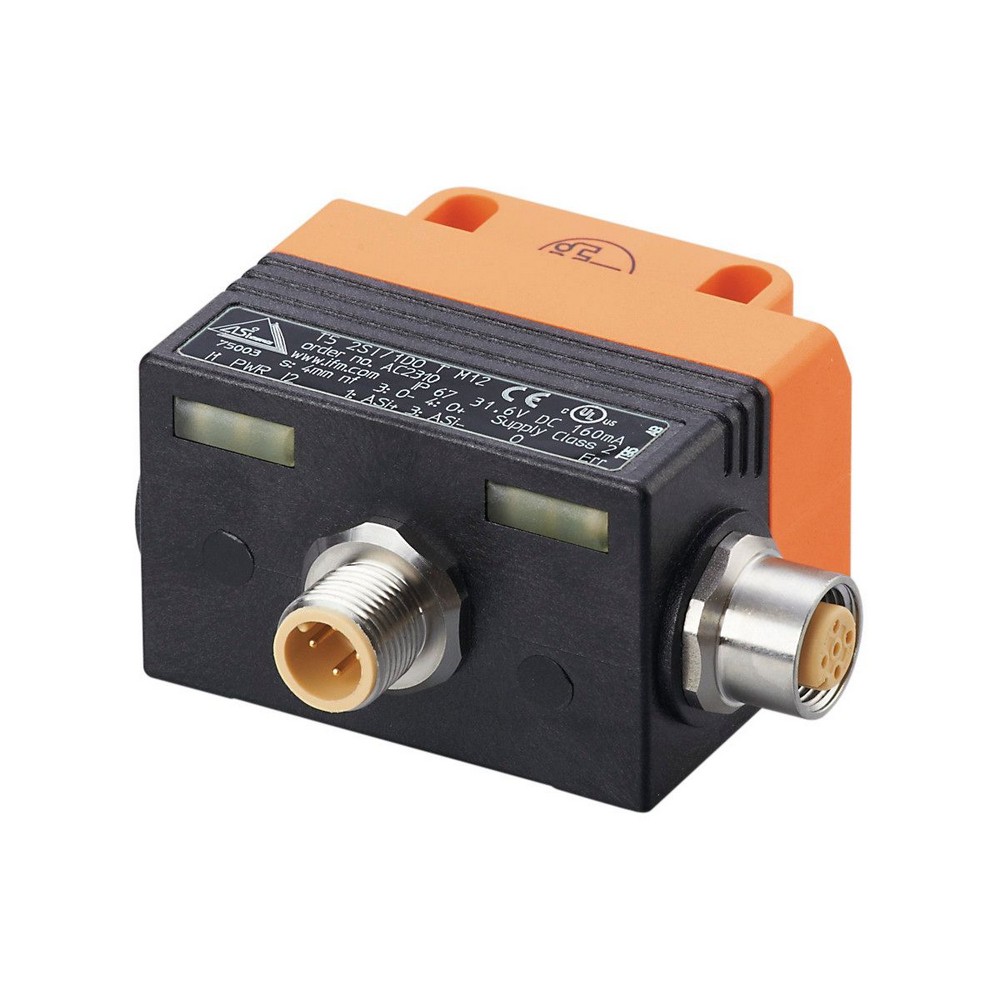

Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC2310

Артикул: AC2310
Ожидается
Под заказ
Код товара DUAL SENSOR T5 2SI 1DO T M12
  • Поделиться:
Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC2310
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 160
Выходы
Электрическое исполнениеAS-i
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Защита от короткого замыканияда
Диапазон контроля
Диапазон срабатывания [mm]4
Условия эксплуатации
Температура окружающей среды [°C]-20...70
Степень защитыIP 67
Испытания / одобрения
ЭMC
EN 50295
EN 61000-6-2
MTTF [годы]394
AS-i классификация
AS-i версия2.1
Расширенный режим адресациинет
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]F.F
AS-i сертификат75003
Механические данные
Вес [g]179,5
Монтажнезаподлицо
Размеры [mm]55 x 60 x 35
МатериалPBT (полибутилентерефталат); PC; корпус разъемного соединения: нерж. сталь (1.4305/303)
Дисплеи / Элементы управления
Дисплей
режим работы1 x светодиод, зелёный
Функция1 x светодиод, жёлтый
ошибкасветодиод, красный
Принадлежности
Принадлежности (поставляются в комплекте)
Кронштейн для арматуры
винты головки разъема: 2 x M5 x 35
Шайбы: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение - Разъём
СоединениеРазъем: 1 x M12
электрическое подключение - разъем
электрическое подключение Разъем: 1 x M12

— RU-RU — AC2310-01 — 27.03.2017

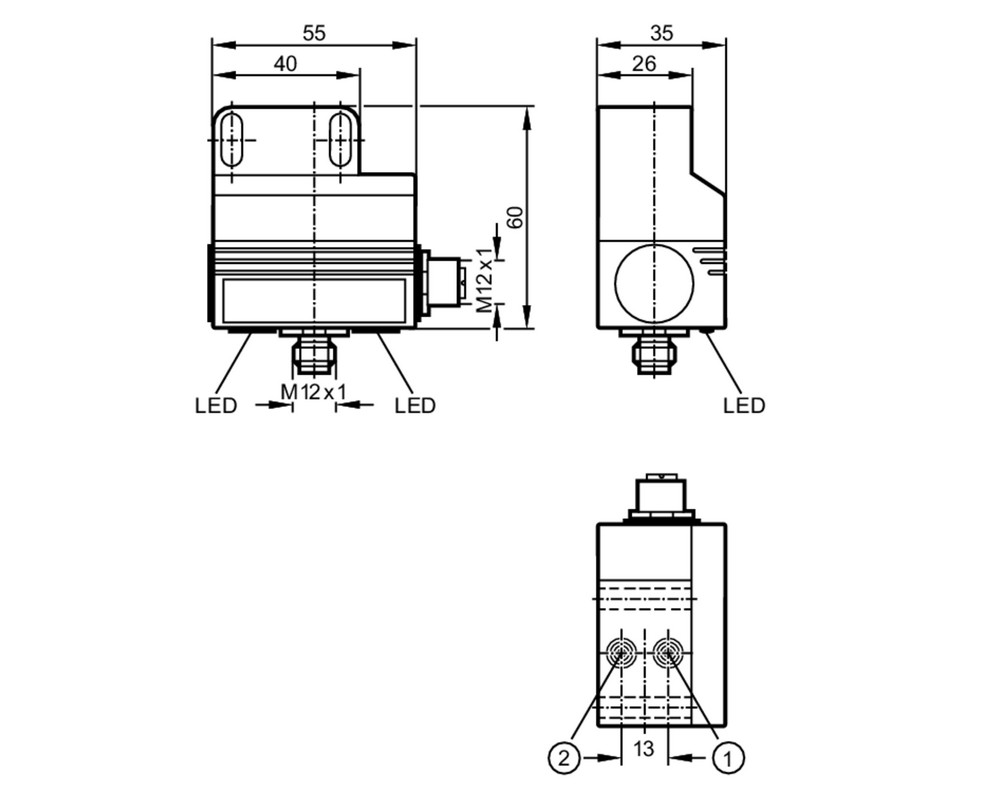

Типовые размеры

1 датчик 1

2 датчик 2

Схема подключения

электрическое подключение

электрическое подключение - Разъём

Выходы

3внеш.напряжение -
4Коммутационный выход 1 +

Разъем: 1 x M12

Соединение

электрическое подключение - разъем

электрическое подключение

1AS-i +
3AS-i -

Разъем: 1 x M12
