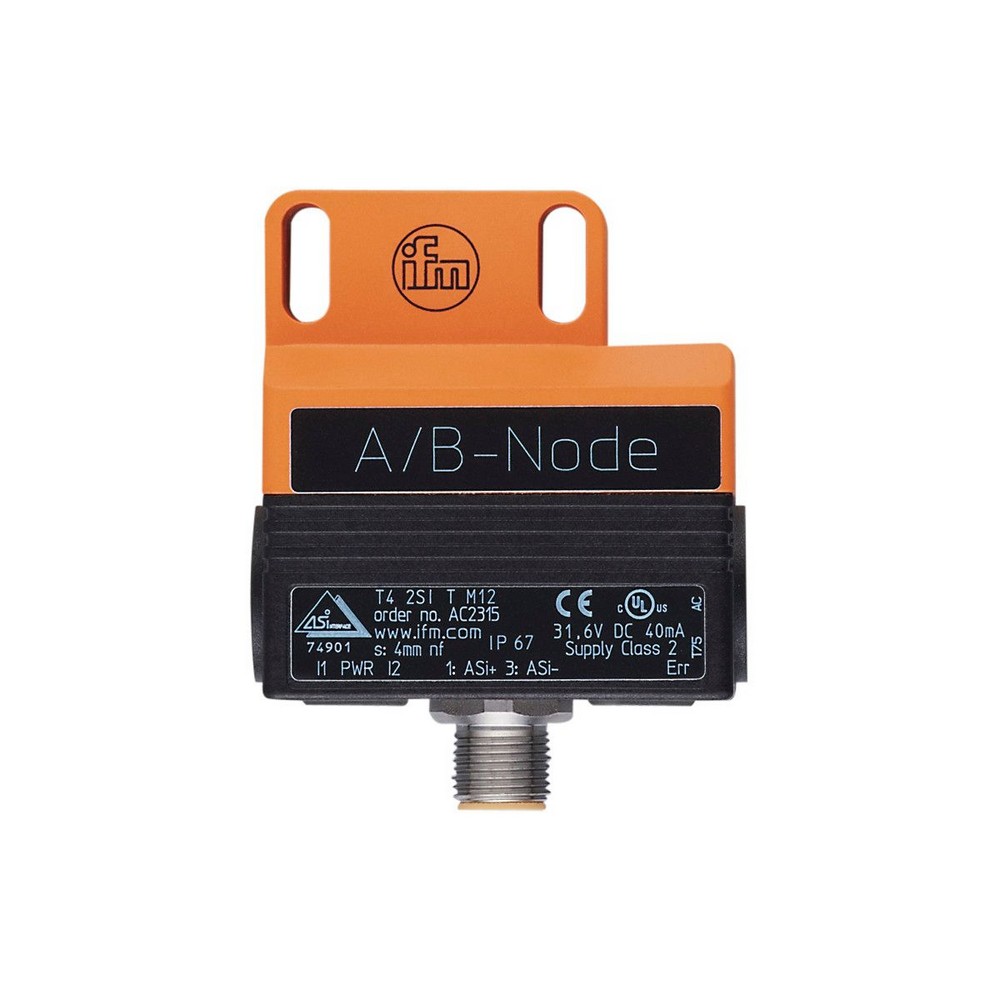

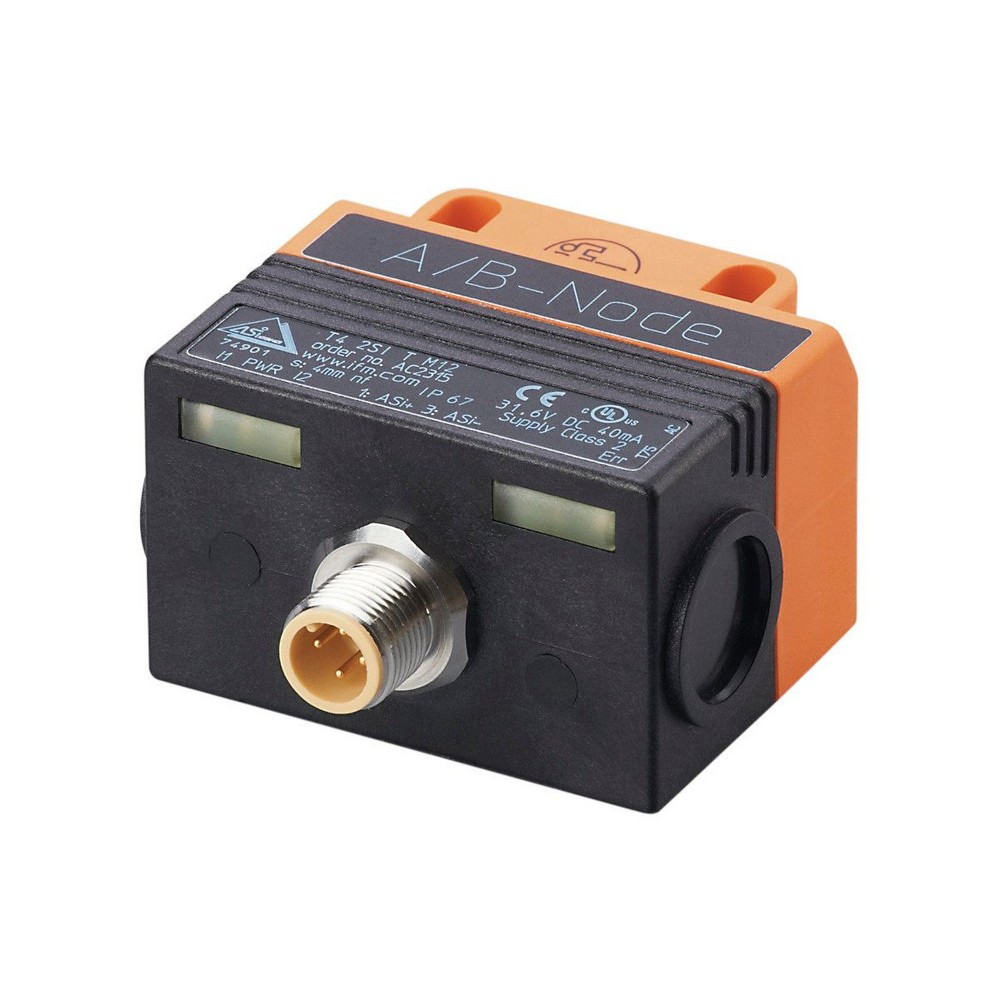

Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC2315

Артикул: AC2315

Ожидается

Под заказ

Код товара	DUAL SENSOR T4 2SI M12

Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC2315

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Выходы

Электрическое исполнение

AS-i

Диапазон контроля

Диапазон срабатывания [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-20...70

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 50295
EN 61000-6-2

MTTF [годы]

924

AS-i классификация

AS-i версия

2.1

Расширенный режим адресации

да

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.F

AS-i сертификат

74901

Механические данные

Вес [g]

149,5

Монтаж

незаподлицо

Размеры [mm]

55 x 60 x 35

Материал

PBT (полибутилентерефталат); корпус разъемного соединения: нерж. сталь (1.4305/303)

Дисплеи / Элементы управления

Дисплей


Состояние выхода	2 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


Кронштейн для арматуры
винты головки разъема: 2 x M5 x 35
Шайбы: 2

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Разъем: 1 x M12

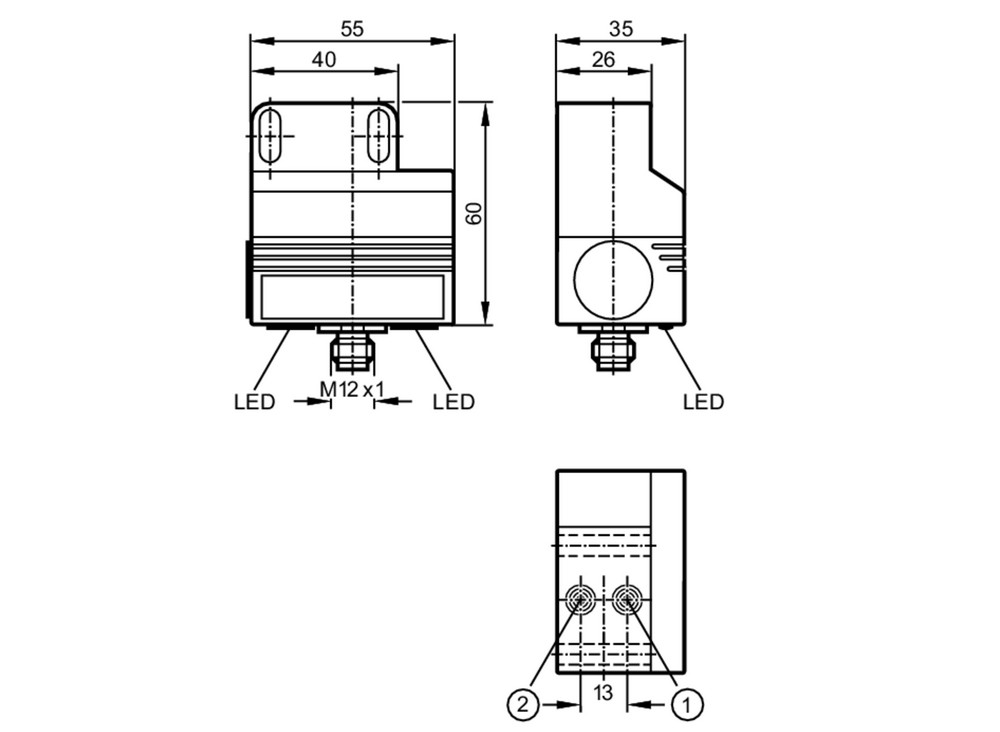

Типовые размеры

1 датчик 1

2 датчик 2

Схема подключения

электрическое подключение

электрическое подключение - разъем

электрическое подключение

1	AS-i +
3	AS-i -

Разъем: 1 x M12

Соединение
