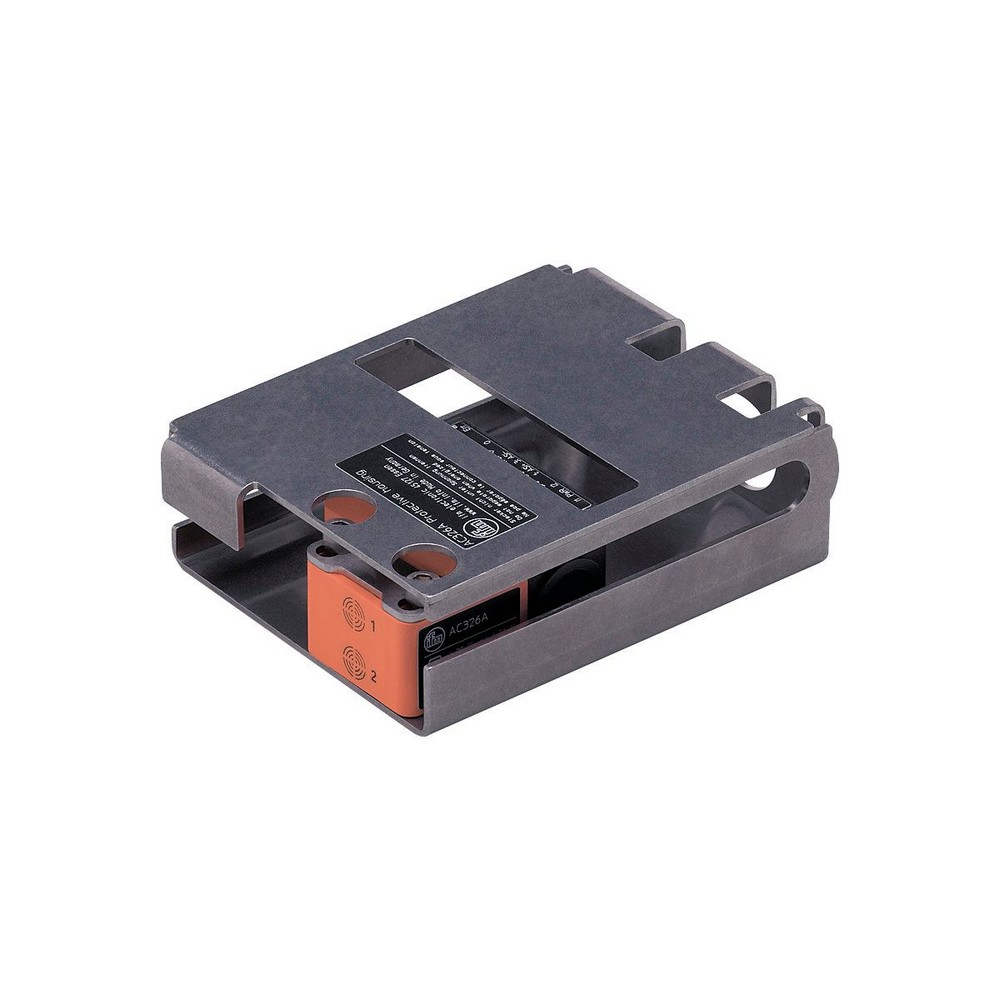

Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC336A

Артикул: AC336A

Ожидается

Под заказ

Код товара	DUAL SENSOR T5 2SI 1DO T 3D

Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC336A

Описание

Электронные данные

Рабочее напряжение [V]

26,5...31,6 DC

Потребление тока [mA]

160

Класс защиты

III

Диапазон контроля

Диапазон срабатывания [mm]

Рабочее расстояние инициатор [mm]

Условия эксплуатации

Температура окружающей среды [°C]

-10...50

Степень защиты

IP 5x; (при использовании вне взрывоопасной зоны: IP 67)

Испытания / одобрения

Маркировка АТЕХ

II 3D Ex tc IIIB T85°Dc IP5X X

Примечание к маркировке АТЕХ


только в сочетании с защитным кожухом

ЭMC


EN 50295

AS-i классификация

AS-i версия

2.1

Расширенный режим адресации

да

AS-i конфигурация ввода/вывода [hex]

ID код AS-i [hex]

A.E

Механические данные

Вес [g]

779,5

Размеры [mm]

55 x 60 x 35

Материал

корпус: PBT (полибутилентерефталат) оранжевый; крышка: PC черный; разъем: нерж.сталь; Разъём: нерж.сталь; Защитный кожух: нерж.сталь

Дисплеи / Элементы управления

Дисплей


режим работы	1 x светодиод, зелёный
Функция	1 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


Защитный кожух
Монтажная доска: 1
винты головки разъема: 2 x M5 x 35

Примечания

Упаковочная величина

1 шт.

электрическое подключение - Разъём

Соединение

Разъем: 1 x M12

электрическое подключение - разъем

Elektrischer Anschluss

Разъем: 1 x M12

Типовые размеры

Схема подключения

электрическое подключение - Разъём

Ausgange

3	внеш.напряжение AUX -
4	Коммутационный выход +
1, 2, 5	nicht belegt

Разъем: 1 x M12

Соединение

электрическое подключение - разъем

Elektrischer Anschluss

1	AS-i+
3	AS-i -

Разъем: 1 x M12
