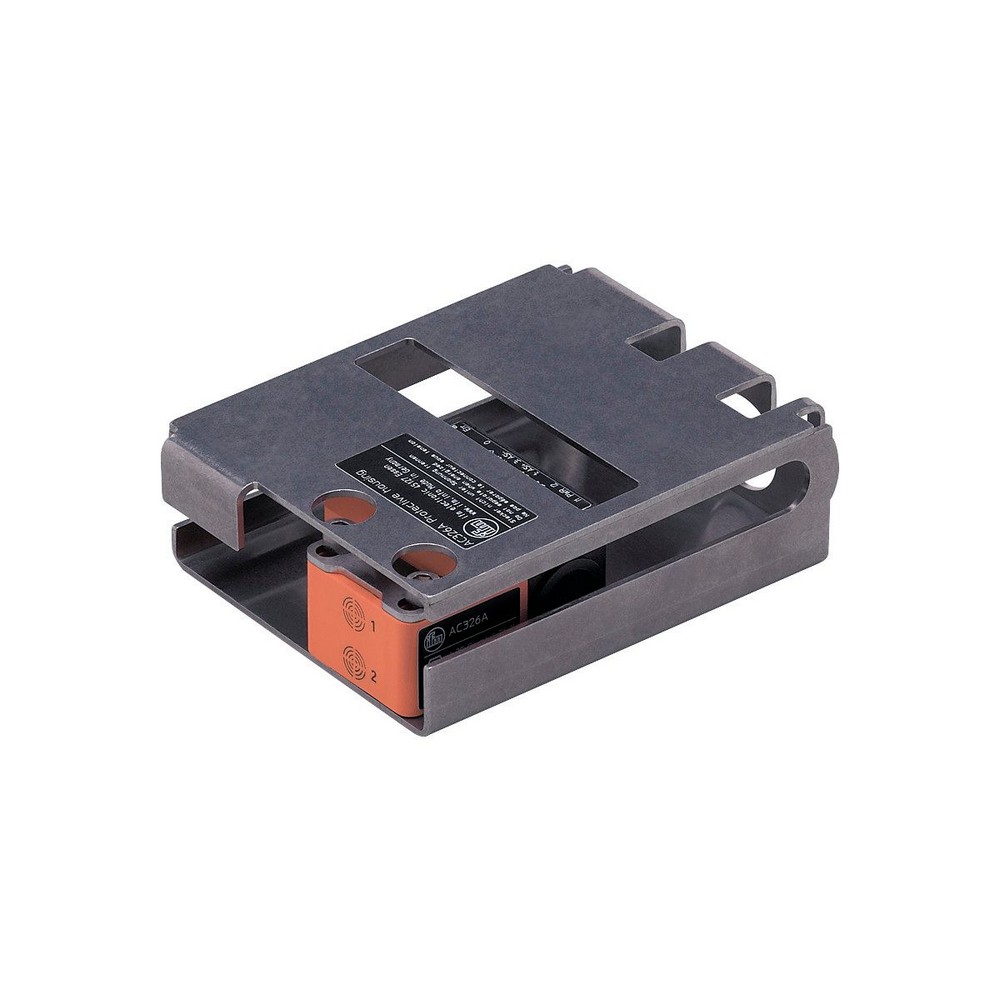

Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC326A

Артикул: AC326A
Ожидается
Под заказ
Код товара DUAL SENSOR T5 2SI 1DO T/3G
  • Поделиться:
Сдвоенный датчик AS-i для пневматических четвертьоборотных приводов AC326A
Электронные данные
Рабочее напряжение [V]26,5...31,6 DC
Потребление тока [mA] 160
Класс защитыIII
Диапазон контроля
Диапазон срабатывания [mm]4
Рабочее расстояние инициатор [mm]74
Условия эксплуатации
Температура окружающей среды [°C]-10...50
Степень защитыIP 67
Испытания / одобрения
Маркировка АТЕХII 3G Ex nA IIC T6 Gc X
Примечание к маркировке АТЕХ
только в сочетании с защитным кожухом
ЭMC
EN 50295
MTTF [годы]310
AS-i классификация
AS-i версия2.1
Расширенный режим адресациида
AS-i конфигурация ввода/вывода [hex]7
ID код AS-i [hex]A.E
Механические данные
Вес [g]766,5
Размеры [mm]55 x 60 x 35
Материалкорпус: PBT (полибутилентерефталат) оранжевый; крышка: PC черный; разъем: нерж.сталь; Разъём: нерж.сталь; Защитный кожух: нерж.сталь
Дисплеи / Элементы управления
Дисплей
режим работы1 x светодиод, зелёный
Функция1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
Защитный кожух
Монтажная доска: 1
винты головки разъема: 2 x M5 x 35
Примечания
Упаковочная величина1 шт.
электрическое подключение - Разъём
СоединениеРазъем: 1 x M12
электрическое подключение - разъем
Elektrischer Anschluss Разъем: 1 x M12

— RU-RU — AC326A — 01.07.2013

Типовые размеры

Схема подключения

электрическое подключение - Разъём

Ausgange

3внеш.напряжение -
4Коммутационный выход +
1, 2, 5nicht belegt

Разъем: 1 x M12

Соединение

электрическое подключение - разъем

Elektrischer Anschluss

1AS-i+
3AS-i -

Разъем: 1 x M12
