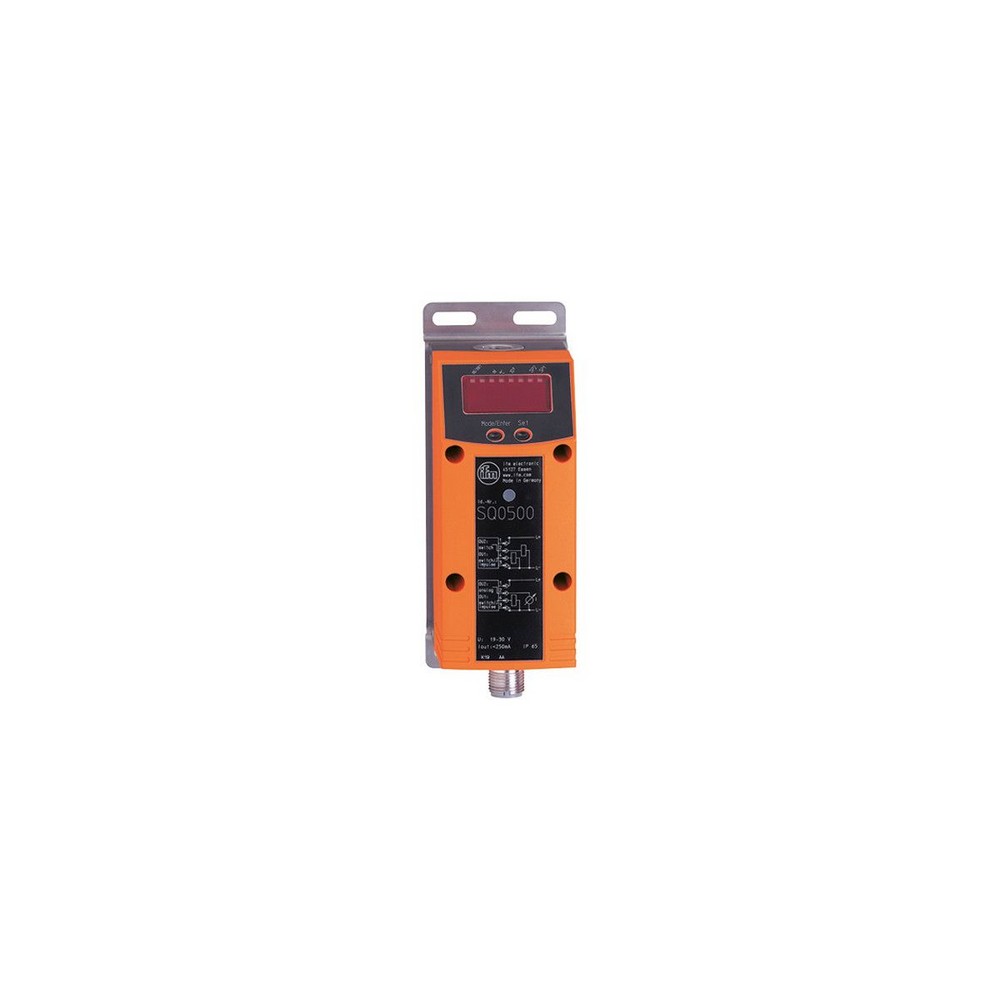

Датчик расхода SQ0500

Артикул: SQ0500
Ожидается
Под заказ
Код товара SQR18DXBFPKG/US-100
  • Поделиться:
Датчик расхода SQ0500
Приложение
СредаВода; жидкости на водной основе
Температура измеряемой среды [°C]0...60
Предел прочности по давлению [bar]10
Электронные данные
Рабочее напряжение [V]19...30 DC; (в соответствии с EN 50178 SELV/PELV)
Потребление тока [mA] 110
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]5
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250; (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый)
Наиб.нагрузка []500
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения [ml/min]1...200
Диапазон индикации [ml/min]0...240
Точка срабатывания SP [ml/min]6...200
Точка сброса rP [ml/min]1...195
Начальная точка аналогового сигнала, ASP [ml/min]0...150
Конечная точка аналогового сигнала, АЕР [ml/min]50...200
Ширина шага [ml/min]1
Динамика измерения1:200
Контроль моментального расхода
Значение импульса0,1...2000000000 ml
С шагом в0,1...1000000 ml
Длина импульса [s]0,0125...2
Контроль температуры
Диапазон измерения [°C]0...60
Диапазон индикации [°C]0...72
Точка срабатывания SP [°C]1,8...60
Точка сброса rP [°C]0,3...58,5
Aналоговая пусковая точка [°C]0...45
Aналоговая конечная точка [°C]15...60
С шагом в [°C]0,1
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± (15 % MW + 2 % MEW); (Значения действительны только при следующих условиях:; Приложение: Вода; Температура измеряемой среды: 20 °C; Температура окружающей среды: 22...28 °C; прибор используется с выпрямителем потока)
Повторяемость± 3% MW
Время реакции
Контроль скорости потока
Время отклика [s]0,3; (dAP = 0; для возрастающего потока; для уменьшения потока)
Демпфирование коммутационного выхода dAP [s]1...5
Демпфирование коммутационного выхода dAP в шагах [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1...5
Программное обеспечение / Программирование
Выбор параметровКонтроль скорости потока; расходомер; счетчик с предварительным набором; Контроль температуры
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...85
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN IEC 68-2-2730 г (11 ms)
Вибропрочность
DIN IEC 68-2-65 г (55...2000 Hz)
MTTF [годы]231
Механические данные
Вес [g]453
Материалнерж. сталь (1.4404 / 316L); PC; PBT-GF20; POM; FKM
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); NBR
Подключение к процессурезьбовое соединение G 1/8
Дисплеи / Элементы управления
Дисплей
Дисплей3 x светодиод, зелёный (ml/min, ml, °C)
Функции дисплея2 x светодиод, жёлтый
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Падение давления без стабилизатора потока: макс. 5 мбар
Падение давления со стабилизатором потока: макс. 23 мбар
Падение давления с выпрямителем потока: макс. 23 мбар.
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — SQ0500-01 — 26.03.2012

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

3 стабилизатор потока

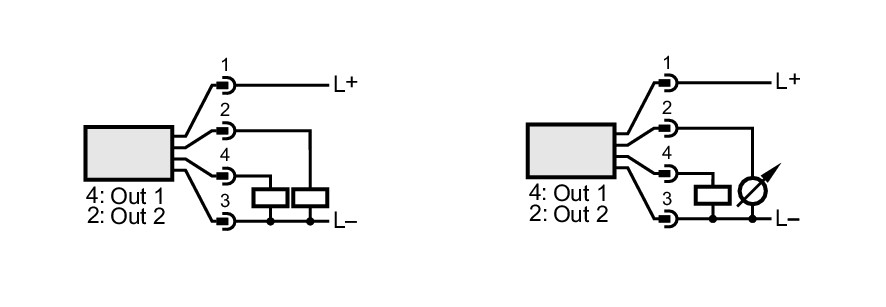

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT1:Коммутационный выход
Импульсный выход расходомер
сигнальный выход счетчик с предварительным набором
OUT2:Коммутационный выход
Аналоговый выход
