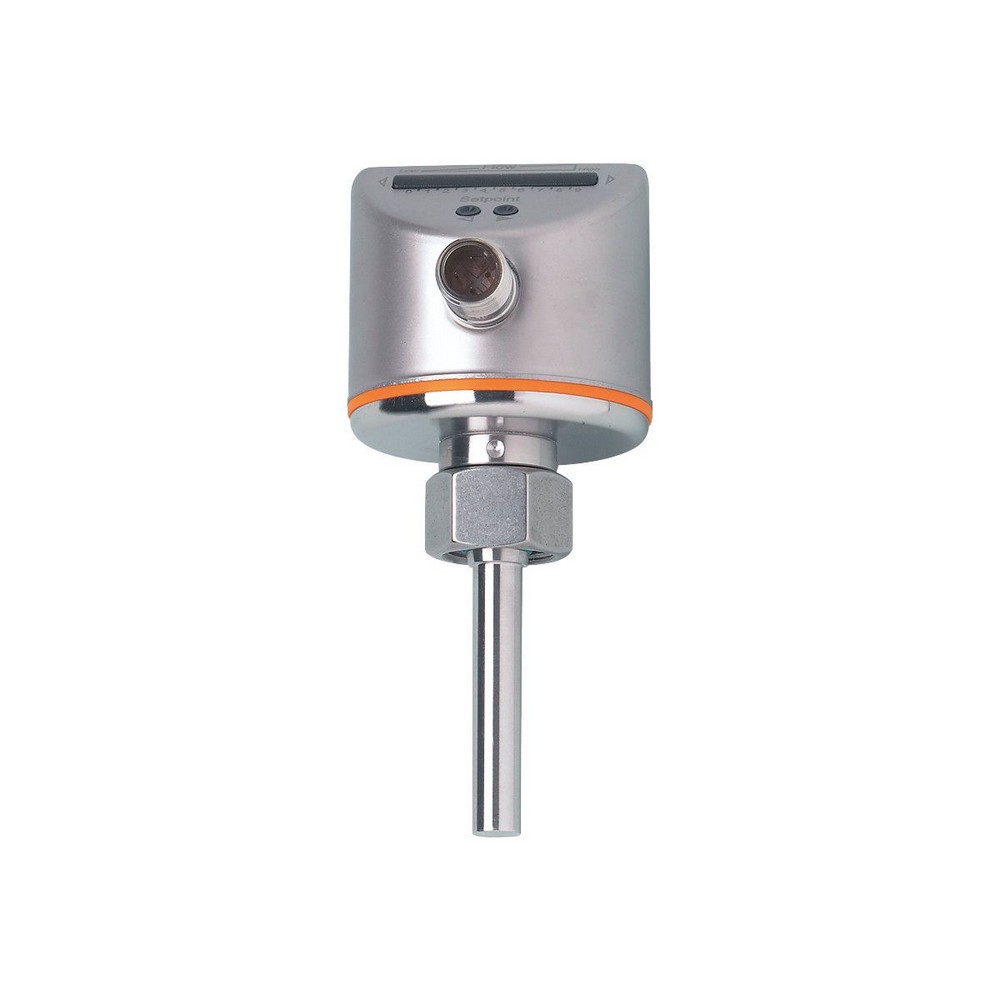

Датчик потока SI5007

Артикул: SI5007
Ожидается
Под заказ
Код товара SID10ADBFPKG/US-100
  • Поделиться:
Датчик потока SI5007
Приложение
СредаЖидкие среды; Газы
Температура измеряемой среды [°C]-25...80
Предел прочности по давлению [bar]300
Жидкие среды
Температура измеряемой среды [°C]-25...80
Газы
Температура измеряемой среды [°C]-25...80
Электронные данные
Рабочее напряжение [V]18...36 DC
Потребление тока [mA] 60
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]10
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Длина зонда L [mm]45
Жидкие среды
Настройка параметров в пределах [cm/s]3...300
Макс. чувствительность [cm/s]3...100
Газы
Настройка параметров в пределах [cm/s]200...3000
Макс. чувствительность [cm/s]200...800
Контроль температуры
Диапазон измерения [°C]2...80
Разрешение [°C]1
Точность/ погрешность
Воспроизводимость [cm/s]1...5
Примечание о повторяемости
для воды 5...100 cm/s; 25 °C
Заводская настройка
Дрейф температуры [cm/s x 1/K]0.1; (для воды 5...100 cm/s; 10...70 °C)
Макс.температурный градиент (скорость изменения темп. среды) [K/min]300
Погрешность точки переключения [cm/s]± 2...± 10; (для воды 5...100 cm/s; 25 °C; Заводская настройка)
Гистерезис [cm/s]2...5; (для воды 5...100 cm/s; 25 °C; Заводская настройка)
Контроль температуры
Погрешность точки переключения [K]± 3 (v > 5cm/s); (Жидкие среды)
Разрешение [K]1
Воспроизводимость [K]2
Время реакции
Время отклика [s]1...10
Жидкие среды
Время отклика [s]1...10
Газы
Время отклика [s]1...10
Контроль температуры
Время отклика [s]1...10
Программное обеспечение / Программирование
Настройка точки переключенияпрограммирующие кнопки
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора53 d / 00 00 35 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]3
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-25...100
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 60947-5-9
Ударопрочность
DIN IEC 60068-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (55...2000 Hz)
MTTF [годы]277
Механические данные
Вес [g]254
Размеры [mm]M18 x 1,5
Обозначение резьбыM18 x 1,5
Материалнерж. сталь (1.4404 / 316L); нерж. сталь (1.4310 / 301); PC; PBT-GF20; EPDM/X
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); O-кольцо: FKM 80 Shore A
Подключение к процессуM18 x 1,5 внутренняя резьба
Дисплеи / Элементы управления
Дисплей
Функция10 x светодиод, 3-цветный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — SI5007-03 — 25.11.2014

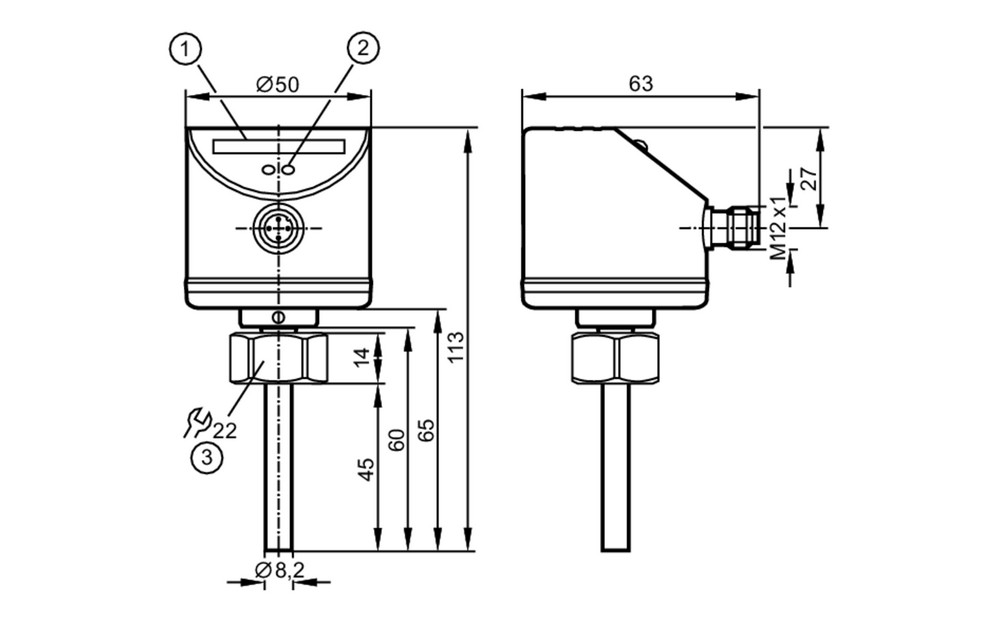

Типовые размеры

1 светодиодная индикация

2 Кнопка настройки

3 Момент затяжки 25 Nm

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

Pin 2: OUT 2 =Контроль температуры
Pin 4: OUT 1 =Контроль скорости потока
Pin 4:IO-Link
