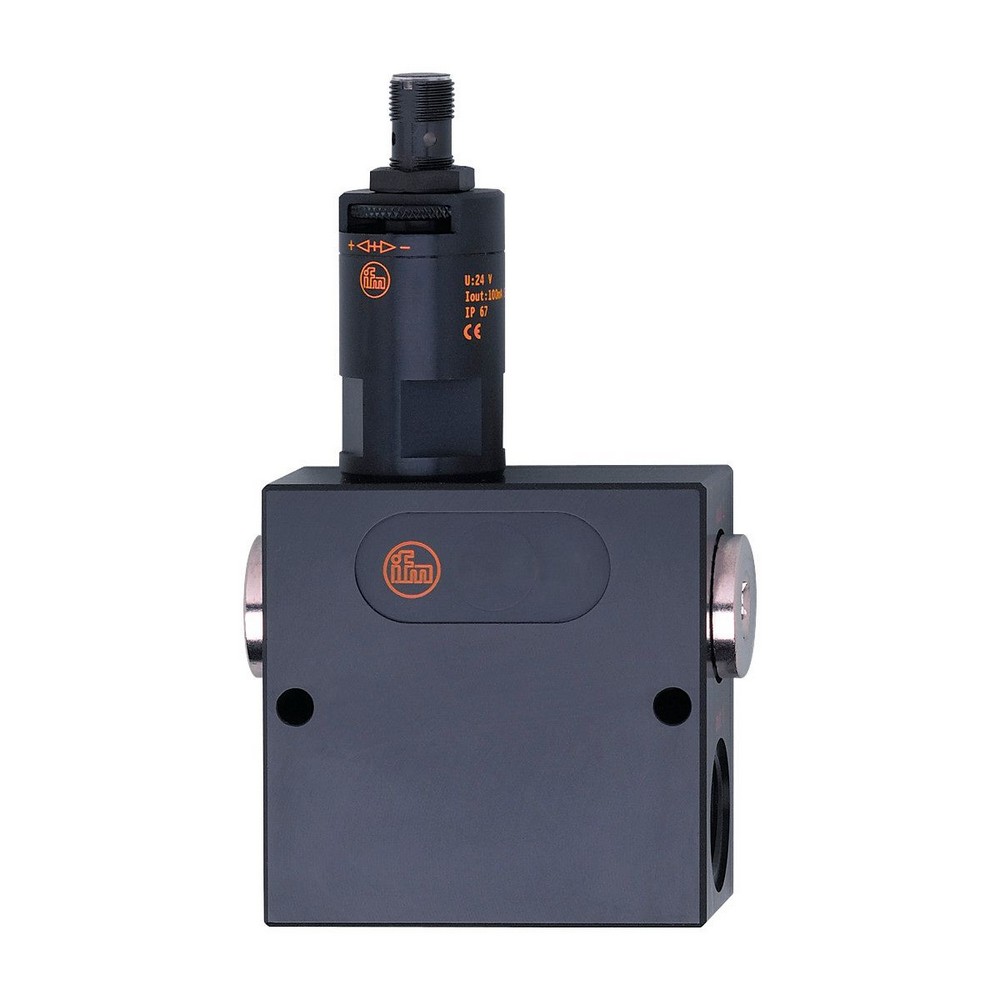

Датчик потока для невозвратного клапана SBU324

Артикул: SBU324

Ожидается

Под заказ

Код товара	SBU12DI0BPKG/US

Датчик потока для невозвратного клапана SBU324

Описание

Приложение

Применение

Станки; Внутреннее охлаждение сверла

Температура измеряемой среды [°C]

0...60

Предел прочности по давлению [bar]

200

Электронные данные

Рабочее напряжение [V]

10...30 DC; (по SELV/PELV)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон скоростей потока [l/min]

Настройка параметров в пределах [l/min]

0,3...50

Точность/ погрешность

Воспроизводимость [% от конечного значения]

Гистерезис [l/min]

0,1...1,5

Погрешность измерения [% от конечного значения]

± 5

Время реакции

Время отклика [s]

0,01

Условия эксплуатации

Температура окружающей среды [°C]

0...60

Температура хранения [°C]

-15...80

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN EN 60068-2-27	20 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	5 г (10...2000 Hz)

MTTF [годы]

15,78

Механические данные

Вес [g]

764

материал

алюминий анодное оксидирование; PA (полиамид)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4310 / 301); нерж. сталь (1.4301/304); алюминий анодное оксидирование; PBT (полибутилентерефталат); PU; O-кольцо: FKM

Подключение к процессу

G 1/2

Механические коммутационные циклы

10 миллионов

Дисплеи / Элементы управления

Дисплей


Состояние выхода	4 x светодиод, жёлтый

Принадлежности

Принадлежности (поставляются в комплекте)


Уплотняющая заглушка

Примечания


Для хладагентов: изменения температуры влияют на указанные стандартные настройки.
Для масел температура и вязкость влияют на настройки.
Рекомендации Используйте фильтрацию 200 микрон
Все данные приведены для СОЖ (20 °C).

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

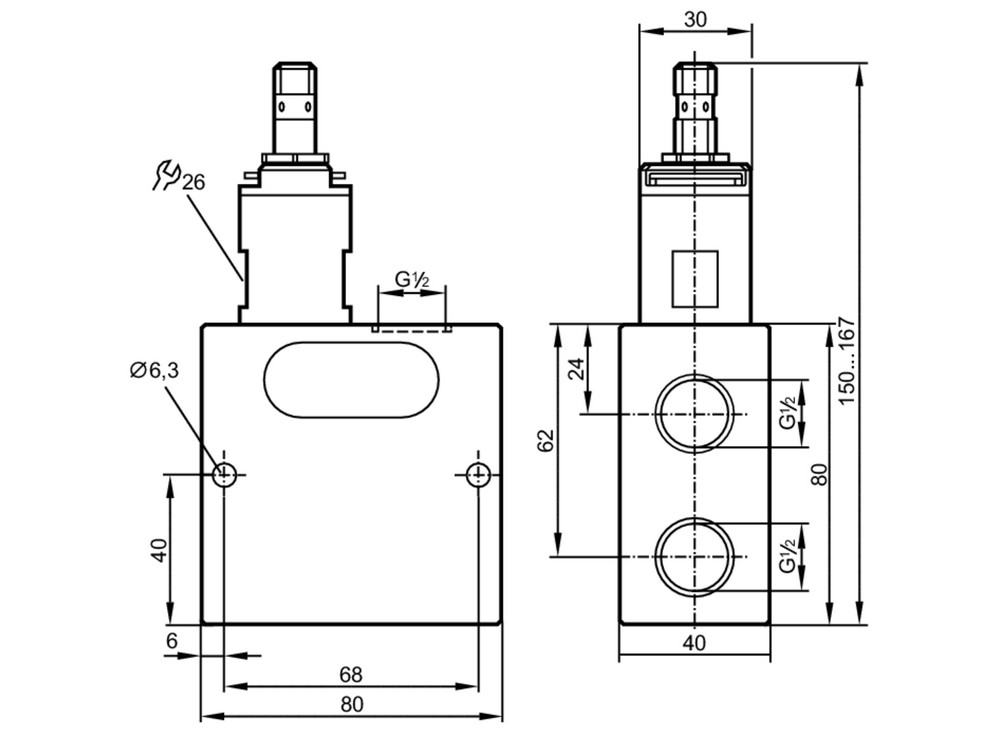

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
