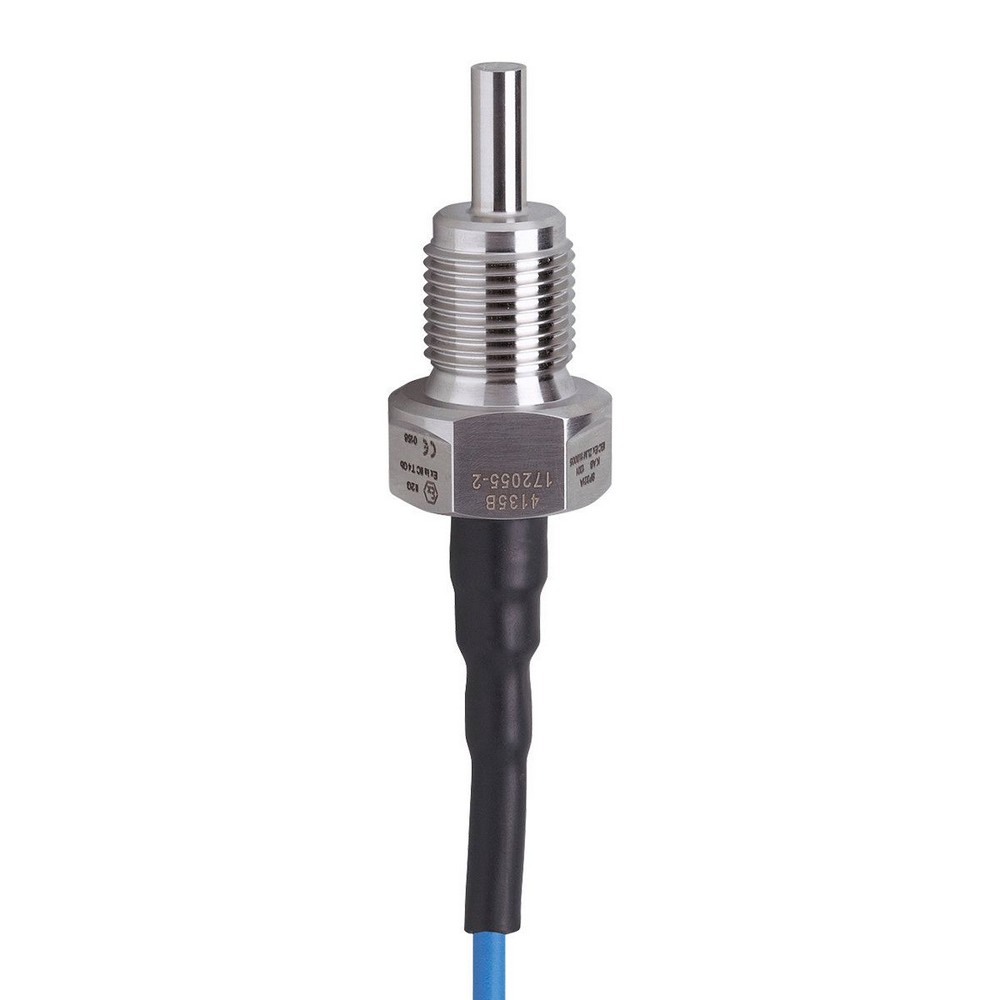

Датчик потока для подключения к оценочной электронике SP321A

Артикул: SP321A

Ожидается

Под заказ

Код товара	SPR12ABB/2G/6M

Датчик потока для подключения к оценочной электронике SP321A

Описание

Приложение

Среда

Жидкие среды; Газы

Температура измеряемой среды [°C]

-20...70

Предел прочности по давлению [bar]

Жидкие среды

Температура измеряемой среды [°C]

-20...70

Газы

Температура измеряемой среды [°C]

-20...70

Электронные данные

Подключение к вторичному преобразователю

VS4000

Диапазон измерения/настройки

Жидкие среды

Настройка параметров в пределах [cm/s]

3...300

Макс. чувствительность [cm/s]

3...100

Газы

Настройка параметров в пределах [cm/s]

100...15000

Макс. чувствительность [cm/s]

100...7500

Точность/ погрешность

Макс.температурный градиент (скорость изменения темп. среды) [K/min]

Время реакции

Время отклика [s]

1...10

Жидкие среды

Время отклика [s]

1...10

Газы

Время отклика [s]

1...10

Условия эксплуатации

Температура окружающей среды [°C]

-20...70

Степень защиты

IP 65; IP 67

Испытания / одобрения

Разрешение

ZELM 11 ATEX 0467; IECEx ZLM 11.0005

Маркировка АТЕХ

II 2G Ex ia IIC T4 Gb

Ударопрочность


DIN IEC 68-2-27	40 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	10 г (55...2000 Hz)

MTTF [годы]

8519

Механические данные

Вес [g]

367,5

Корпус

Резьбовой корпус

Материал

нерж. сталь (1.4404 / 316L)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L)

Подключение к процессу

G 1/2 внешняя резьба

Примечания


Типовое испытание согласно 94/9/EС (ATEX) принимает во внимание только атмосферные условия (0.8...1.1 бар).
При давлении вне этих рамок применение должно быть обосновано и согласовано пользователем.
Соблюдайте инструкции по эксплуатации и сертификат типовой проверки.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 6 m, TPE-S; Максимальная длина кабеля: 100 m; 4 x 0,34 mm

Типовые размеры

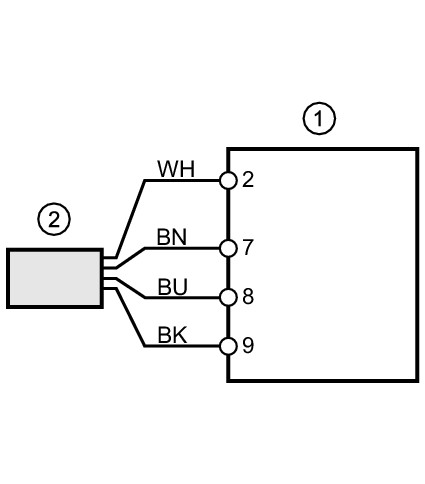

Схема подключения

электрическое подключение

Кабель: 6 m, TPE-S; Максимальная длина кабеля: 100 m; 4 x 0,34 mm

Соединение

1	SR307A / VS4000
2	SP321A
	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
