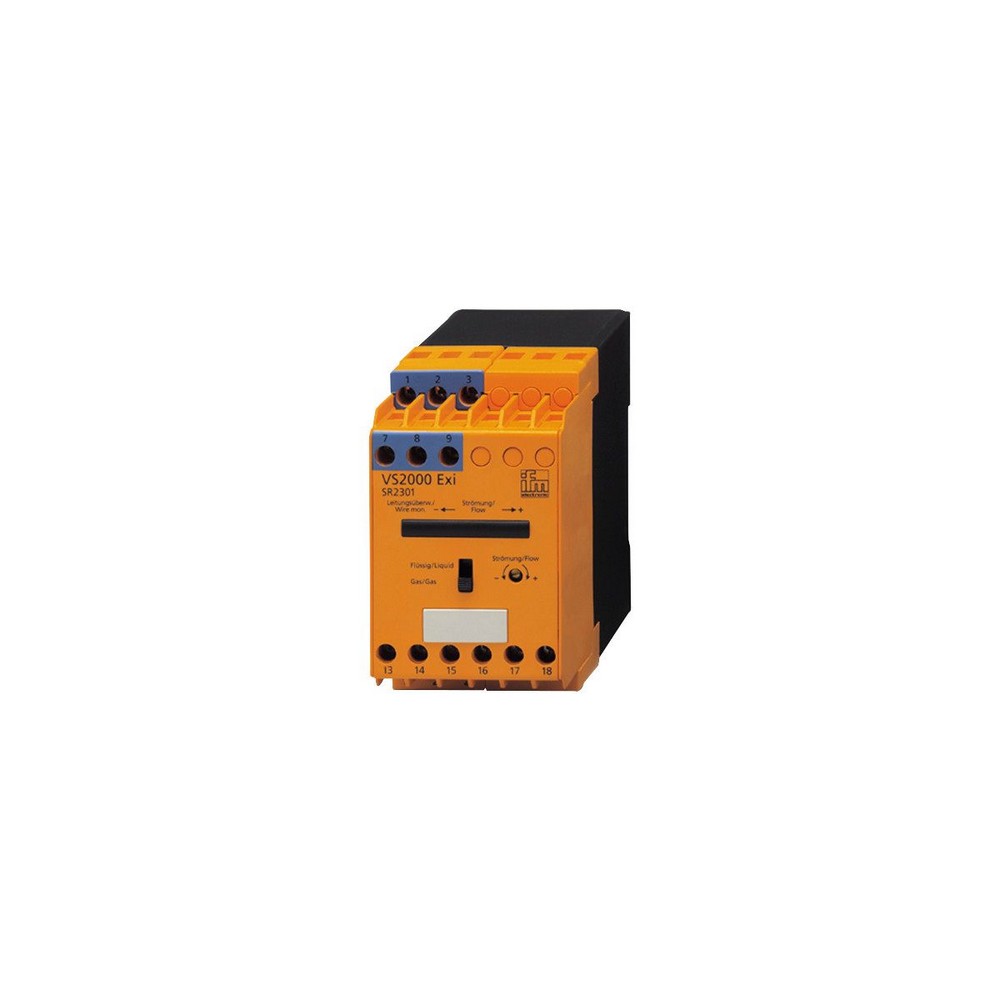

Блок оценочной электроники для датчиков потока SR2301

Артикул: SR2301

Ожидается

Под заказ

Код товара	VS2000/ 24VDC/EXI/1G

Блок оценочной электроники для датчиков потока SR2301

Описание

Приложение

Применение

Контроль скорости потока; Контроль обрыва провода

Электронные данные

Допустимое отклонение рабочего напряжения [%]

-10...10

Рабочее напряжение [V]

24 DC

Потребление тока [mA]

125

Защита от перепутывания полярности

нет

Время задержки включения питания [s]

Количество каналов

Выходы

Электрическое исполнение

реле

Нагрузка на контакты

4 A (250 V AC cos phi > 0,7) ; 0,2 A (250 V DC); 4 A (24 V DC)

Коммутационная функция контроль скорости потока

с потоком реле замыкается

Коммутационная функция контроль обрыва провода

реле размыкается в случае обрыва цепи

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Программное обеспечение / Программирование

Настройка точки переключения

с потенциометром

Выбор предустановки для жидкостей/ для газов

выключатель ползункового типа

Условия эксплуатации

Температура окружающей среды [°C]

-20...60

Степень защиты

IP 40

Степень защиты клемм

IP 20

Испытания / одобрения

Разрешение

PTB 01 ATEX 2075; IECEx PTB 07.0004

Маркировка АТЕХ

II (1) G [Ex ia Ga] IIC

MTTF [годы]

231

Механические данные

Вес [g]

412,5

Корпус

корпус для установки на DIN рейку

Размеры [mm]

78 x 45 x 120

Материал

пластмасса

Дисплеи / Элементы управления

Дисплей


Функция	11 x светодиод
Состояние выхода	светодиод, красный

Электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 5 A; быстрая реакция; Предохранитель должен находиться за пределами взрывоопасной зоны.

Примечания


Внимание Устройство контроля должно быть установлено вне взрывоопасной зоны.
Рекомендации Проверьте безопасность работы прибора после короткого замыкания.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

контактные зажимы: 15 x ...2,5 mm

Другие данные

Максимальные значения для цепи управления

самозащита от воспламенения	[EEx ia] IIC	[EEx ia] IIB	[EEx ib] IIC	[EEx ib] IIB
Напряжение [V]	15,8	15,8	15,8	15,8
Ток [mA]	84	84	84	84
Мощность [mW]	680	680	680	680
Внешняя индуктивность [mH]	1	1	1	1
Внешняя емкость [µF]	0,205	1,7	0,205	1,7

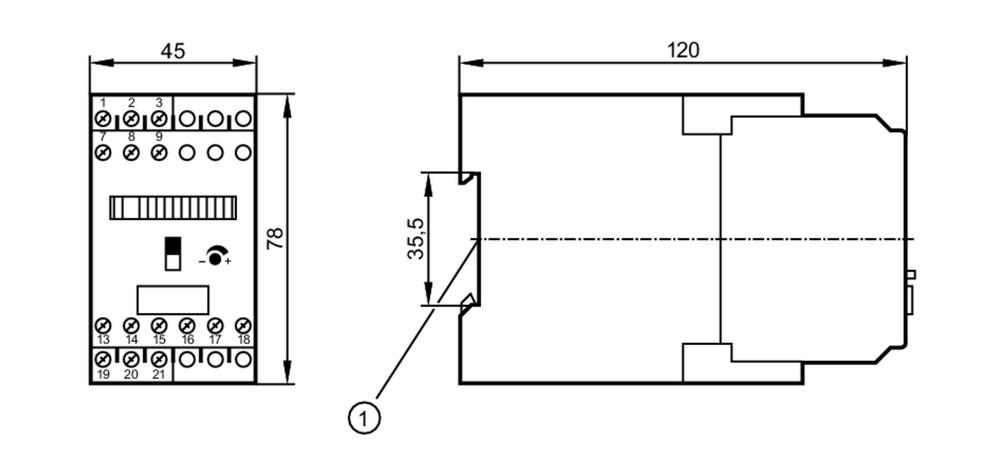

Типовые размеры

1 Установка на DIN-рейке

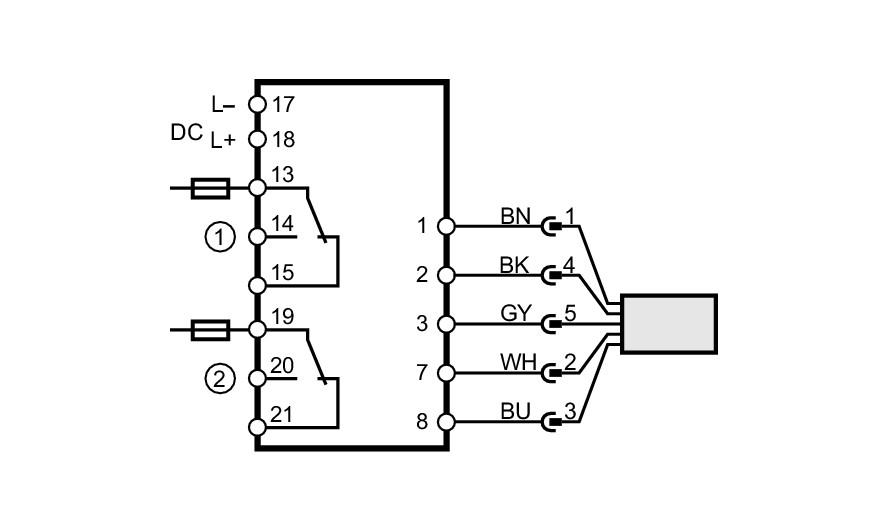

Схема подключения

электрическое подключение

контактные зажимы: 15 x ...2,5 mm

Соединение

1	Контроль скорости потока
2	Контроль обрыва провода
Примечание	миниатюрный предохранитель IEC60127-2 лист 1 5 A быстрая реакция
	Предохранитель должен находиться за пределами взрывоопасной зоны.
	Цвета жил :
BN =	коричневый
BU =	синий
BK =	черный
WH =	белый
GY =	серый
