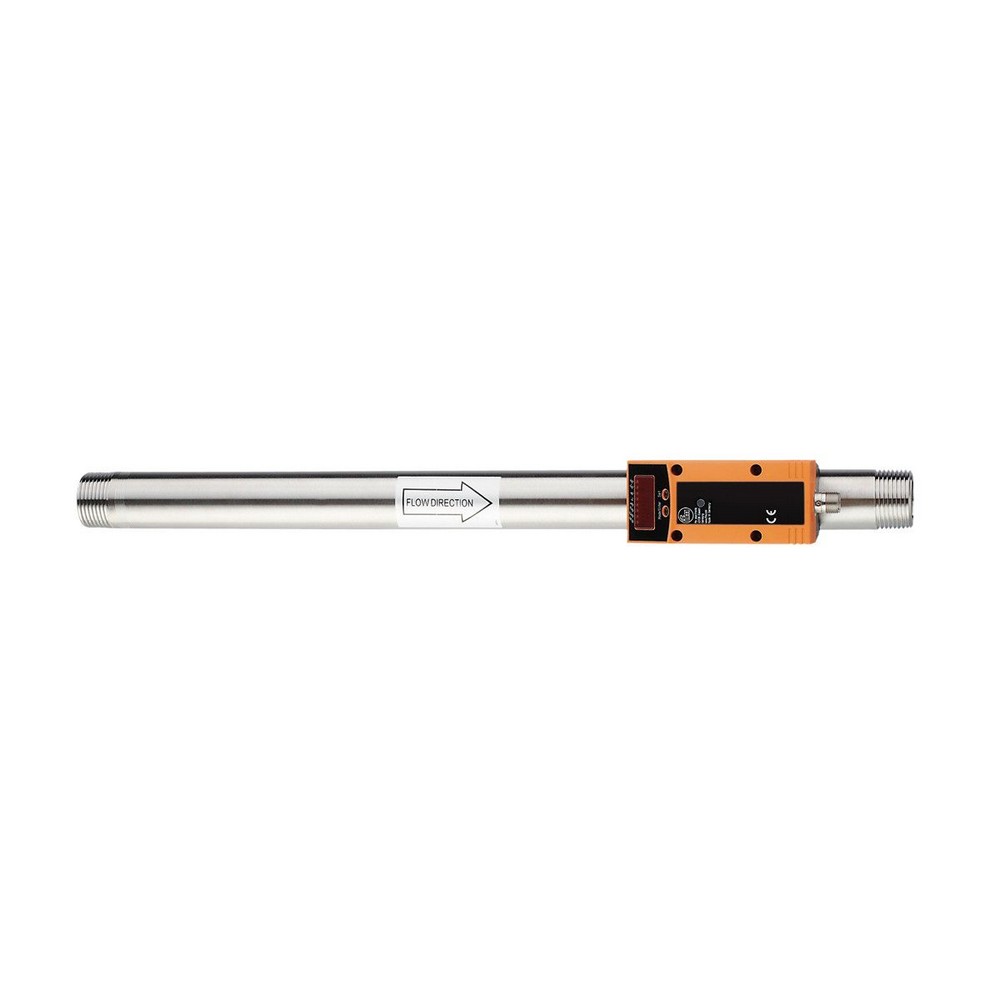

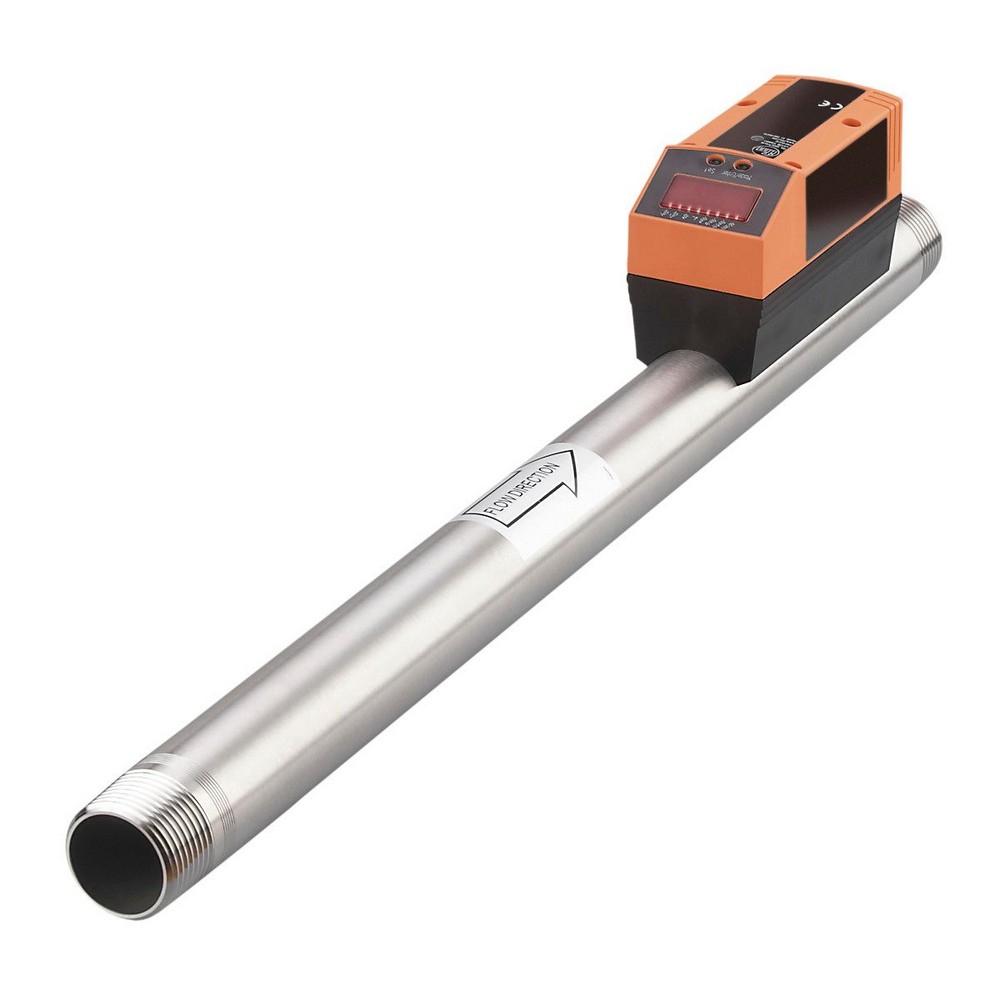

Расходомер газа SD8100

Артикул: SD8100
Ожидается
Под заказ
Код товара SDR11DGXFPKG/US-100
  • Поделиться:
Расходомер газа SD8100
Приложение
Применениедля общепромышленного применения
Средааргон (Ar); углекислый газ (CO2); азот (N2)
Температура измеряемой среды [°C]0...60
Предел прочности по давлению [bar]16
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 100
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]1
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; импульсный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250; (на каждый выход)
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20; (масштабируемый)
Наиб.нагрузка []500
Импульсный выходРасходомер
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Значение отсечки низкого расхода LFC [m/h] 3,8
Ar
Диапазон измерения [m/h]1,2...366,6
Диапазон индикации [m/h]0...440
Разрешение [m/h]0,2
Точка срабатывания SP [m/h]3,4...366,6
Точка сброса rP [m/h]1,8...365
Начальная точка аналогового сигнала, ASP [m/h]0...293,2
Конечная точка аналогового сигнала, АЕР [m/h]73,4...366,6
Ширина шага [m/h]0,2
CO2
Диапазон измерения [m/h]0,8...223,6
Диапазон индикации [m/h]0...268,2
Разрешение [m/h]0,2
Точка срабатывания SP [m/h]2...223,6
Точка сброса rP [m/h]1...222,6
Начальная точка аналогового сигнала, ASP [m/h]0...178,8
Конечная точка аналогового сигнала, АЕР [m/h]44,8...223,6
Ширина шага [m/h]0,2
Контроль моментального расхода
Значение импульса0,001...3 000 000 Nm
С шагом в0,001...1000 Nm
Длина импульса [s]0,004...2
N2
Диапазон измерения [m/h]0,8...225
Диапазон индикации [m/h]0...270
Разрешение [m/h]0,2
Точка срабатывания SP [m/h]2,2...225
Точка сброса rP [m/h]1...224
Начальная точка аналогового сигнала, ASP [m/h]0...180
Конечная точка аналогового сигнала, АЕР [m/h]45...225
Ширина шага [m/h]0,2
Контроль температуры
Диапазон измерения [°C]0...60
Диапазон индикации [°C]-12...72
Разрешение [°C]0,2
Точка срабатывания SP [°C]0,4...60
Точка сброса rP [°C]0...59,8
Aналоговая пусковая точка [°C]0...48
Aналоговая конечная точка [°C]12...60
С шагом в [°C]0,2
Точность/ погрешность
Контроль скорости потока
Воспроизводимость [% от измеряемой величины]± 1,5
Точность (в диапазоне измерения)± (6 % MW + 0,6 % MEW); (условия: установка в соответствии с DIN ISO 2533; установка в трубах: DN25)
Контроль температуры
Точность [K]± 2; (средний поток в пределах диапазона измерения потока)
Время реакции
Контроль скорости потока
Время отклика [s]0,1; (dAP = 0)
Демпфирование коммутационного выхода dAP в шагах [s]0 - 0,2 - 0,4 - 0,6 - 0,8 - 1
Программное обеспечение / Программирование
Выбор параметровКонтроль скорости потока; расходомер; счетчик с предварительным набором; гистерезис / окно; нормально открытый / нормально закрытый; токовый/импульсный выход; дисплей можно вращать и отключить; Дисплей; выбор среды
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора443 d / 00 01 bb h
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные3
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]4,1
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-20...85
Макс. допустимая относительная влажность воздуха [%]90
Степень защитыIP 65
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Вибропрочность
DIN EN 68000-2-65 г (55...2000 Hz)
MTTF [годы]224
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]2029
МатериалPBT-GF20; NBR; PC; нерж. сталь (1.4301/304); PTFE (тефлон); латунь (покрытие); FKM; алюминий с порошковым покрытием
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4301/304); FKM; керамика стекло обработанное; PEEK-GF30; полиэстер; алюминий
Подключение к процессурезьбовое соединение R 1 DN25
Дисплеи / Элементы управления
Дисплей
Дисплей4 x светодиод, зелёный (Nl/min, Nm/h, Nm, °C)
Функции дисплея1 x светодиод, жёлтый
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
программированиебуквенно-цифровой дисплей, 4-значный
ДисплейNl/min; Nm/h; Nm; °C
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Диапазоны измерений, показаний и настройки применительно к стандартной величине потока согласно DIN ISO 2533.
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — SD8100-00 — 20.10.2014

Типовые размеры

1 буквенно-цифровой дисплей 4-значный

2 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT1:Коммутационный выход
Импульсный выход
OUT2:Коммутационный выход
Аналоговый выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
