Ультразвуковой датчик потока SU9004

Артикул: SU9004

Ожидается

Под заказ

Код товара	SUR54HGB50KG/W/US-100-IPF

Описание

Приложение

Применение

для общепромышленного применения

Установка

подключение к трубе при помощи адаптера

Среда

Вода; гликолевые растворы; Охлаждающие жидкости; масло

Примечание к среде


низковязкие масла с вязкостью: 7...40 mm/s (40 °C)
высоковязкие масла с вязкостью: 30...68 mm/s (40 °C)

Температура измеряемой среды [°C]

-10...80

Предел прочности по давлению [bar]

Электронные данные

Рабочее напряжение [V]

19...30 DC; (в соответствии с EN 50178 SELV/PELV)

Потребление тока [mA]

100

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20; (масштабируемый)

Наиб.нагрузка []

500

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


0...200 l/min	0...52,84 gpm

Диапазон индикации


0...240 l/min	0...63,42 gpm

Разрешение


0,1 l/min	0,02 gpm

Начальная точка аналогового сигнала, ASP


0...160 l/min	0...42,28 gpm

Конечная точка аналогового сигнала, АЕР


40...200 l/min	10,28...52,84 gpm

Макс. скорость потока [l/min]

220

Макс. скорость потока [m/h]

13,2

Ширина шага


0,1 l/min	0,02 gpm

Контроль температуры

Диапазон измерения [°C]

-10...80

Разрешение [°C]

0,2

Aналоговая пусковая точка [°C]

-10...62

Aналоговая конечная точка [°C]

8...80

С шагом в [°C]

0,2

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± (3 % MW + 0,2 % MEW) / ± (8 % MW + 0,5 % MEW); (Вода; гликоль: 35%; масло: вязкость 68 мм/с при 40°C)

Повторяемость

1 l/min; 60 l/h; 0,05 gpm; 3 gph

Контроль температуры

Точность [K]

± 3 (Q > 20 l/min)

Время реакции

Контроль скорости потока

Время отклика [s]

0,25; (dAP = 0)

Демпфирование коммутационного выхода dAP [s]

0...1

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 30 (Q > 20 l/min); (Вода)

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Температура хранения [°C]

-25...80

Степень защиты

IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV
EN 61000-4-6 ВЧ проводимость	10 V

Ударопрочность


DIN IEC 68-2-27	20 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	5 г (10...2000 Hz)

MTTF [годы]

203

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу

Механические данные

Вес [g]

1883

Материал

корпус: AlMgSi0,5 анодное оксидирование; Уплотнение: FKM; корпус разъемного соединения: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: PA (полиамид)

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L); FKM; PPS; Centellen 200

Подключение к процессу

резьбовое соединение G 1 1/4 плоское уплотнение

Дисплеи / Элементы управления

Дисплей


Дисплей	6 x светодиод, зелёный (l/min, m/h, gpm, gph, °C, °F)
Измеренные значения	буквенно-цифровой дисплей, 4-значный
программирование	буквенно-цифровой дисплей, 4-значный

Дисплей

l/min; m/h; gpm; gph; °C; °F

Принадлежности

Принадлежности (поставляются в комплекте)


уплотнения: 2, Centellen

Принадлежности (необязательные)



адаптер для трубы: 1 x R1, нерж.сталь, E40205
адаптер для трубы: 1 x 1 NPT, нерж.сталь, E40206

Примечания


Уплотнение: только с прокладками Centellen, поставляемыми в наборе
MW = Измеренное значение
MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Литой корпус: латунь, покрытие Optalloy; Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

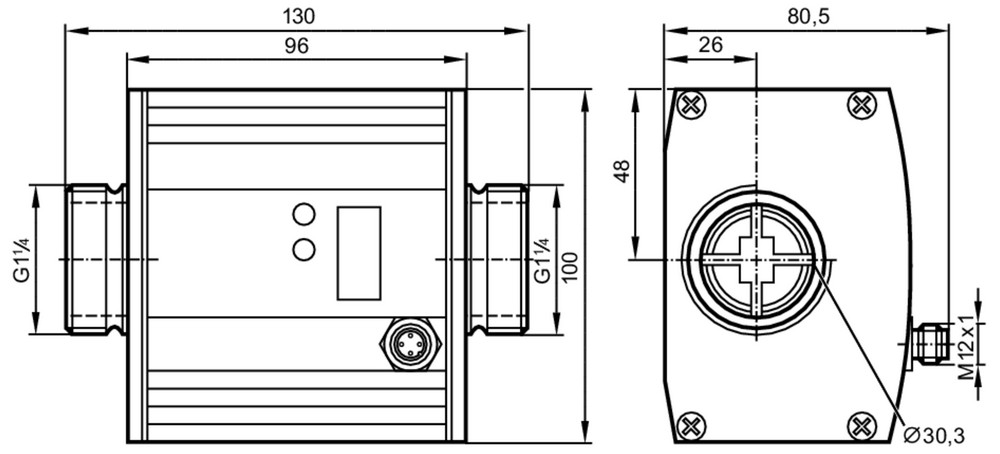

Типовые размеры

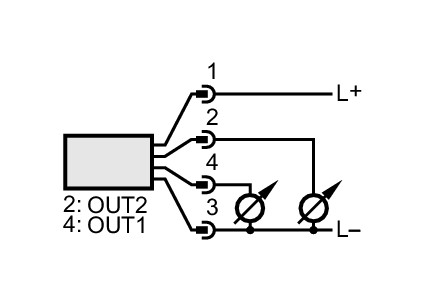

Схема подключения

электрическое подключение

Разъем: 1 x M12; Литой корпус: латунь, покрытие Optalloy; Контакты: позолоченый

Соединение

OUT1:	Аналоговый выход Контроль температуры
OUT2:	Аналоговый выход Контроль моментального расхода
