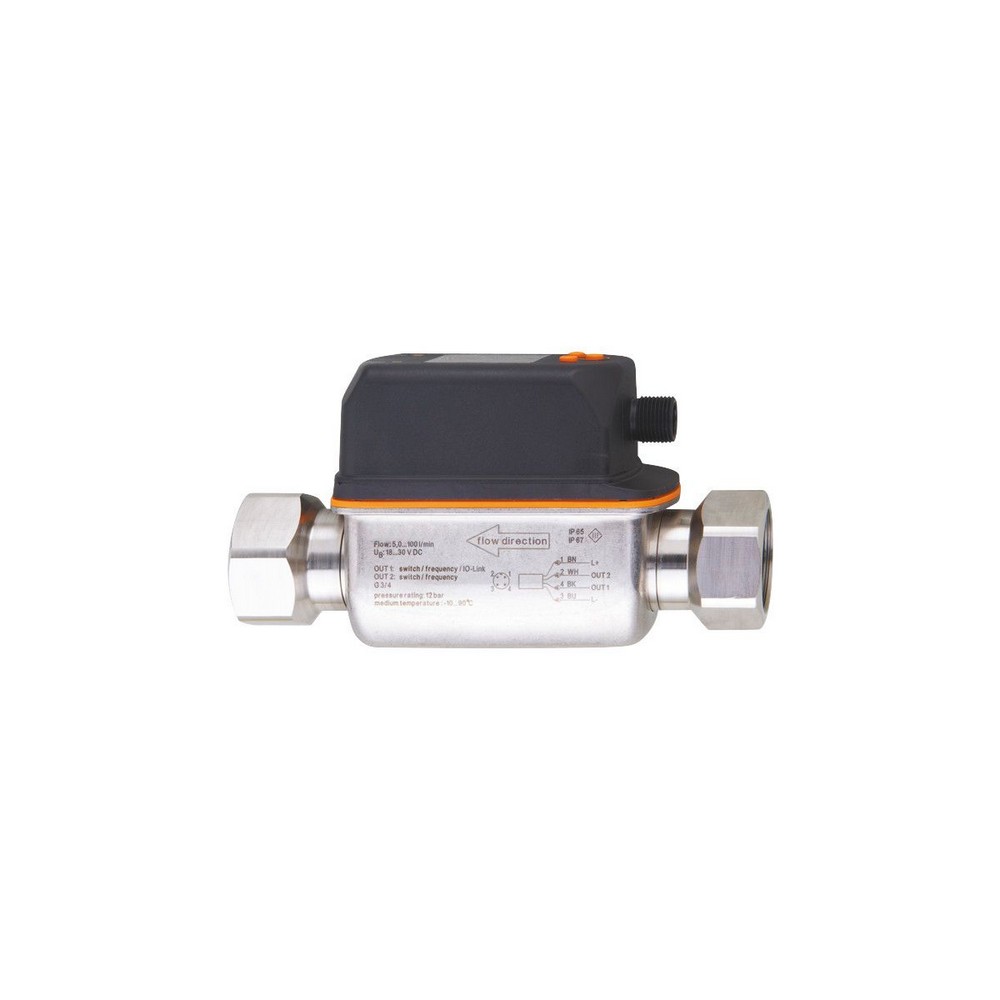

Вихревые датчики потока с дисплеем SV7204

Артикул: SV7204

Ожидается

Под заказ

Код товара	SVR34XXX50KG/US-100

Вихревые датчики потока с дисплеем SV7204

Описание

Приложение

Применение

для общепромышленного применения

Среда

Вода

Температура измеряемой среды [°C]

-10...90

Предел прочности по давлению [bar]

Примечание к прочности по давлению


до 40 °C

MAWP (для применения в соответствии с CRN) [bar]

4,3

Электронные данные

Рабочее напряжение [V]

18...30 DC

Потребление тока [mA]

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

500

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


5...100 l/min	0,3...6 m/h

Диапазон индикации


0...120 l/min	0...7,2 m/h

Разрешение


0,5 l/min	0,02 m/h

Начальная точка аналогового сигнала, ASP


0...80 l/min	0...4,8 m/h

Конечная точка аналогового сигнала, АЕР


20...100 l/min	1,2...6 m/h

Ширина шага


0,5 l/min	0,02 m/h

Динамика измерения

1:20

Контроль температуры

Диапазон измерения [°C]

-10...90

Диапазон индикации [°C]

-30...110

Разрешение [°C]

0,5

Aналоговая пусковая точка [°C]

-10...70

Aналоговая конечная точка [°C]

10...90

с шагом в [°C]

0,5

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± 2 % MEW

Повторяемость

± 0,5 % MEW

Контроль температуры

Точность [K]

± 1

Время реакции

Контроль скорости потока

Время отклика [s]

1; (dAP = 0)

Демпфирование коммутационного выхода dAP [s]

0...5

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 6

Программное обеспечение / Программирование

выбор параметров

Демпфирование аналогового выхода dAA; Дисплей

Условия эксплуатации

Температура окружающей среды [°C]

0...60

Примечание к температуре окружающей среды


температура среды 80 °C
температура среды 90 °C: 0...50 °C

Температура хранения [°C]

-20...80

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN EN 60068-2-27	5 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	с водой / 10...50 Hz 1 mm
	с водой / 50...2000 Hz 2 g

MTTF [годы]

342

Сертификат UL


Регистрационный номер UL	I002

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу

Механические данные

Вес [g]

483

материал

нерж. сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM

Момент затяжки [Nm]

Подключение к процессу

резьбовое соединение G 3/4 DN20

Примечания


MW = Измеренное значение
MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

сопротивление давления (бар)

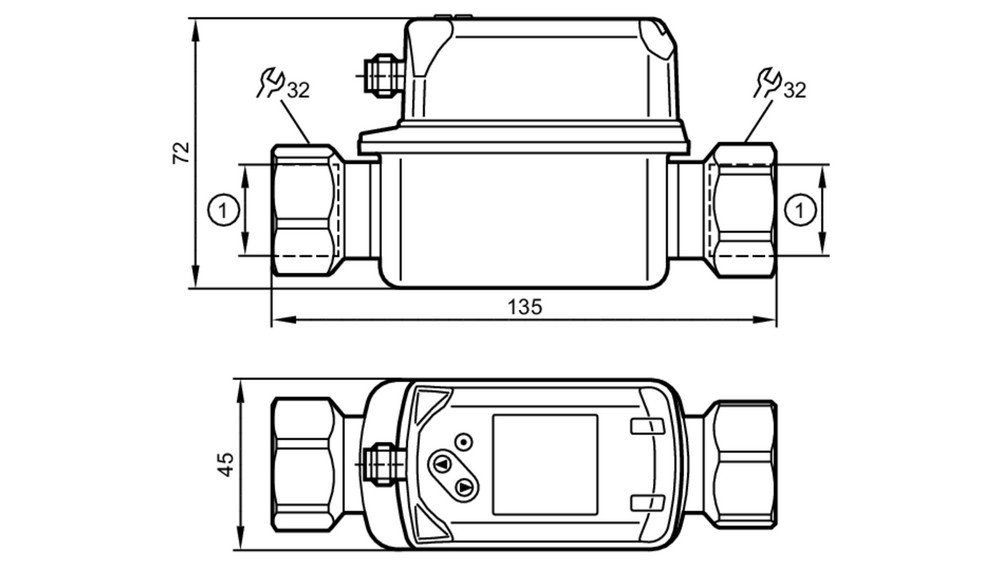

Типовые размеры

1 G 3/4

DN 20

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:	Аналоговый выход Контроль температуры
OUT2:	Аналоговый выход Контроль моментального расхода
	Цвета в соответствии с DIN EN 60947-5-2
	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
