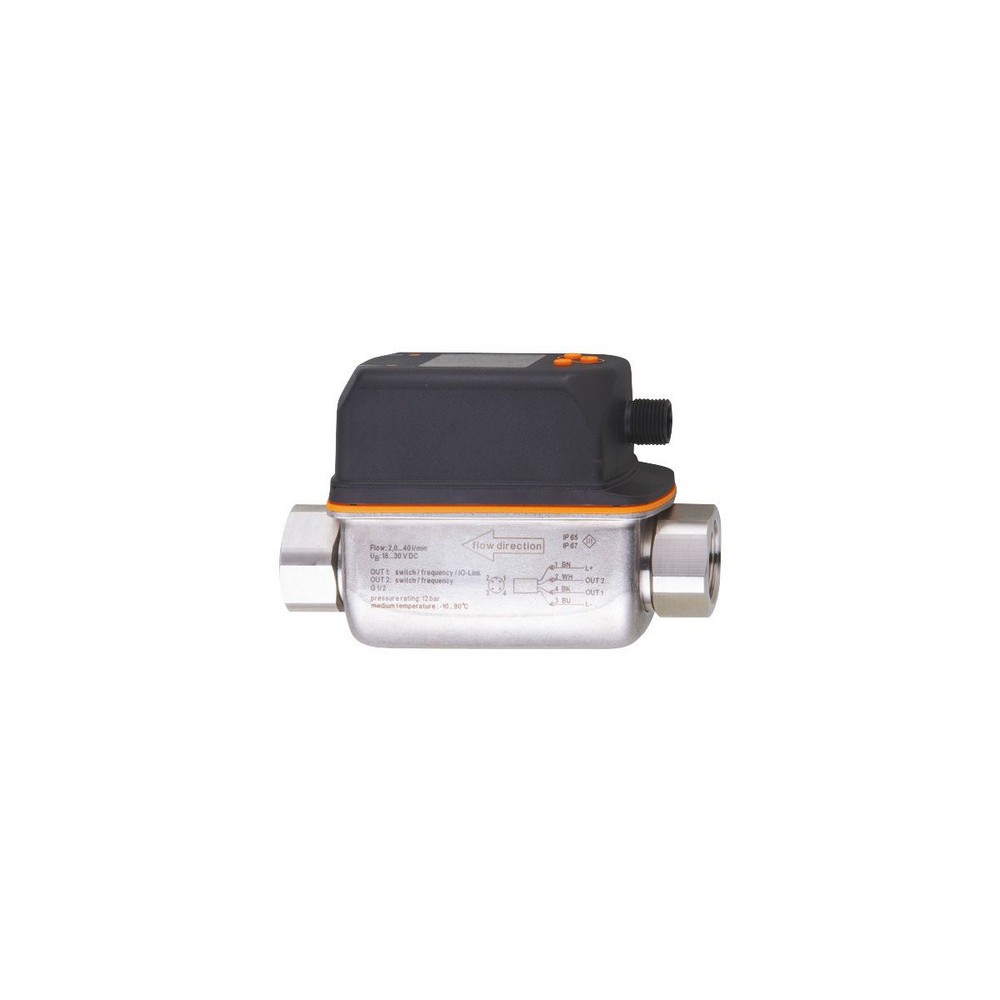

Вихревые датчики потока с дисплеем SV4614

Артикул: SV4614

Ожидается

Под заказ

Код товара	SVN12XXX50KG/US-100

Вихревые датчики потока с дисплеем SV4614

Описание

Приложение

Применение

для общепромышленного применения

Среда

Вода

Температура измеряемой среды [°F]

14...194

Предел прочности по давлению [bar]

Предел прочности по давлению [psi]

174

Примечание к прочности по давлению


до 40 °C

MAWP (для применения в соответствии с CRN) [bar]

3,9

Электронные данные

Рабочее напряжение [V]

18...30 DC

Потребление тока [mA]

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 2

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

500

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


16...317 gph	0,26...5,28 gpm

Диапазон индикации


0...380 gph	0...6,34 gpm

Разрешение


1 gph	0,02 gpm

Начальная точка аналогового сигнала, ASP


0...254 gph	0...4,22 gpm

Конечная точка аналогового сигнала, АЕР


63...317 gph	1,06...5,28 gpm

Ширина шага


1 gph	0,02 gpm

Динамика измерения

1:20

Контроль температуры

Диапазон измерения [°F]

14...194

Диапазон индикации [°F]

-22...230

Разрешение [°F]

Точка срабатывания SP [°F]

16...194

Точка сброса rP [°F]

14...192

с шагом в [°F]

Начальная точка частоты, FSP [°F]

14...158

Конечная точка частоты, FEP [°F]

50...194

Точность/ погрешность

Контроль скорости потока

Точность (в диапазоне измерения)

± 2 % MEW

Повторяемость

± 0,5 % MEW

Контроль температуры

Точность [K]

± 1

Время реакции

Контроль скорости потока

Время отклика [s]

1; (dAP = 0)

Демпфирование коммутационного выхода dAP [s]

0...5

Контроль температуры

Динамика реакции срабатывания T05 / T09 [s]

T09 = 6

Программное обеспечение / Программирование

выбор параметров

Демпфирование аналогового выхода dAA; Дисплей

Условия эксплуатации

Температура окружающей среды [°F]

32...140

Примечание к температуре окружающей среды


температура среды 176 °F
температура среды 194 °F: 32...122 °F

Температура хранения [°F]

-4...176

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN EN 60068-2-27	5 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	с водой / 10...50 Hz 1 mm
	с водой / 50...2000 Hz 2 g

MTTF [годы]

342

Сертификат UL


Регистрационный номер UL	I002

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу

Механические данные

Вес [g]

481,5

материал

нерж. сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM

Момент затяжки [Nm]

Подключение к процессу

резьбовое соединение 1/2 NPT DN8

Примечания


MW = Измеренное значение
MEW = Верхний предел диапазона измерения

Упаковочная величина

1 шт.

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

диаграммы и графики

Потеря давления

dP	Потеря давления
Q	объёмный расход

сопротивление давления (бар)

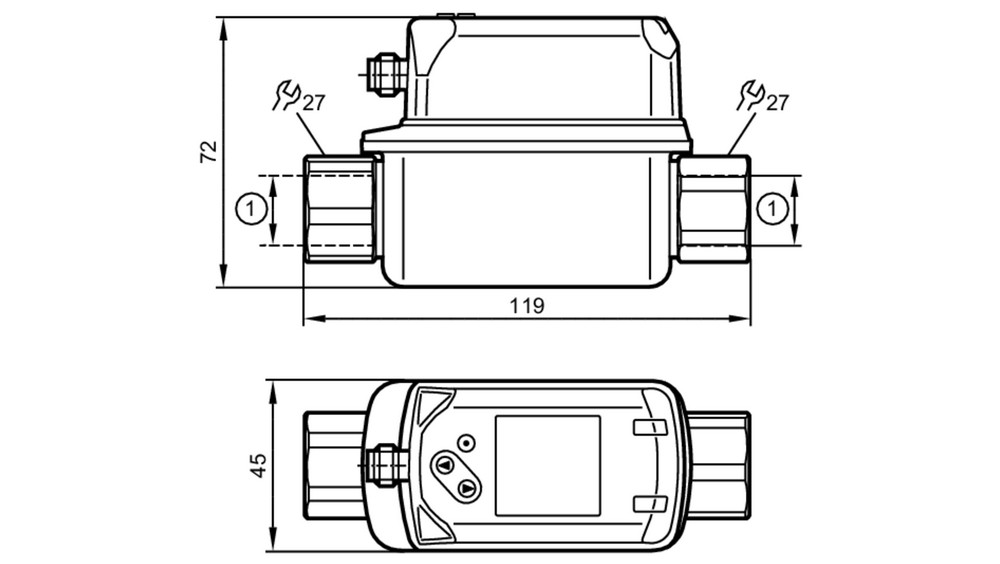

Типовые размеры

1 1/2" NPT

DN 8

Схема подключения

электрическое подключение
