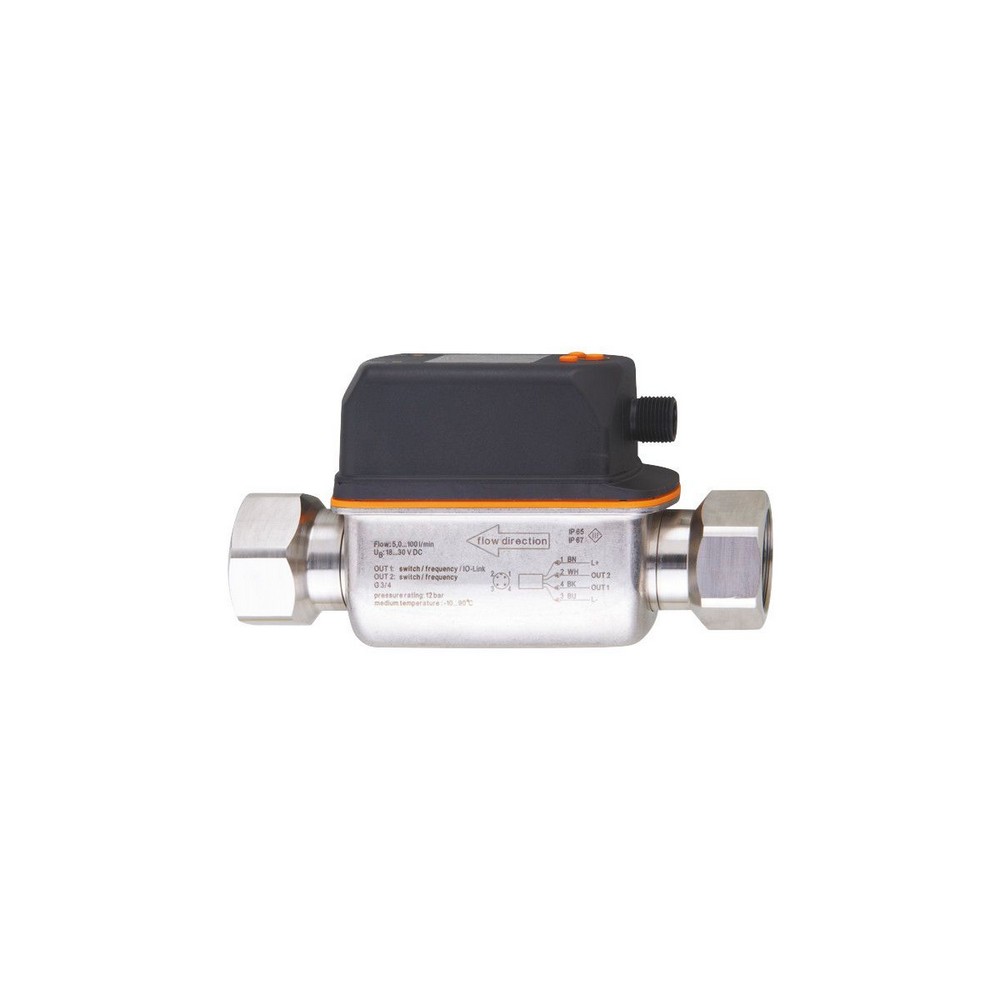

Применениедля общепромышленного применения
СредаВода
Температура измеряемой среды [°C]-10...90
Предел прочности по давлению [bar]12
Примечание к прочности по давлению
до 40 °C
MAWP (для применения в соответствии с CRN) [bar]4,3
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 30
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
5...100 l/min0,3...6 m/h
Диапазон индикации
0...120 l/min0...7,2 m/h
Разрешение
0,5 l/min0,02 m/h
Точка срабатывания SP
6...100 l/min0,36...6 m/h
Точка сброса rP
5...99 l/min0,3...5,94 m/h
Конечная точка частоты, FEP
20...100 l/min1,2...6 m/h
Ширина шага
0,5 l/min0,02 m/h
Частота на конечной точке FRP [Hz]100...1000
Динамика измерения1:20
Контроль температуры
Диапазон измерения [°C]-10...90
Диапазон индикации [°C]-30...110
Разрешение [°C]0,5
Точка срабатывания SP [°C]-9...90
Точка сброса rP [°C]-10...89
с шагом в [°C]0,5
Начальная точка частоты, FSP [°C]-10...70
Конечная точка частоты, FEP [°C]10...90
Частота на конечной точке FRP [Hz]100...1000
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± 2 % MEW
Повторяемость± 0,5 % MEW
Контроль температуры
Точность [K]± 1
Время реакции
Контроль скорости потока
Время отклика [s]1; (dAP = 0)
Демпфирование коммутационного выхода dAP [s]0...5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 6
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; Частотный выход; задержка при включении / выключении; Демпфирование; Дисплей
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора492 d / 00 01 EC h
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]3
Условия эксплуатации
Температура окружающей среды [°C]0...60
Примечание к температуре окружающей среды
температура среды 80 °C
температура среды 90 °C: 0...50 °C
Температура хранения [°C]-20...80
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-275 г (11 ms)
Вибропрочность
DIN EN 60068-2-6с водой / 10...50 Hz 1 mm
с водой / 50...2000 Hz 2 g
MTTF [годы]342
Сертификат UL
Регистрационный номер ULI001
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]483,5
материалнерж. сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Момент затяжки [Nm]30
Подключение к процессурезьбовое соединение G 3/4 DN20
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход
сопротивление давления (бар)

— RU-RU — SV7200-00 — 03.06.2015

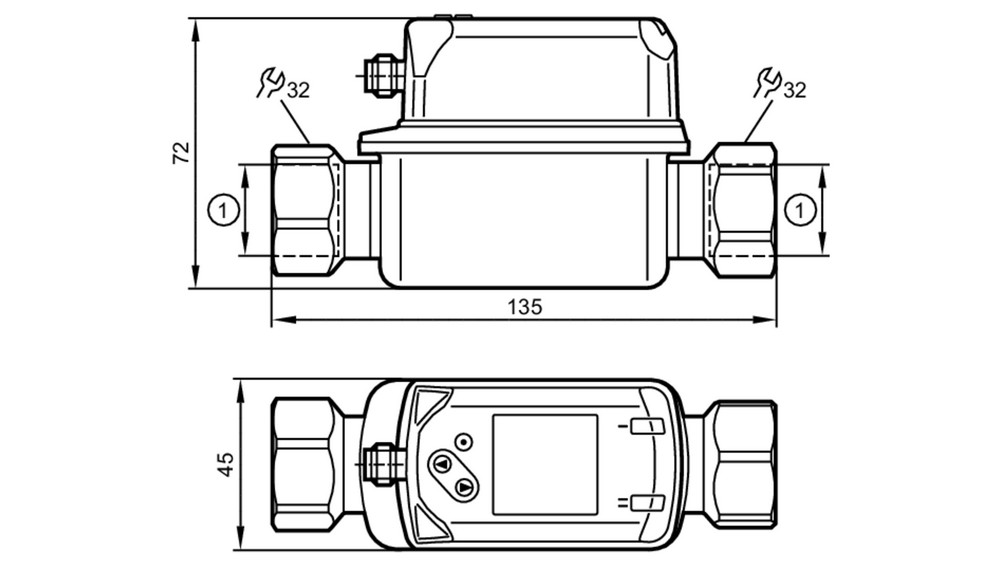

Типовые размеры

1 G 3/4

DN 20

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Контроль скорости потока
-Коммутационный выход
-Частотный выход
-IO-Link
OUT2:мониторинг температуры и скорости потока
-Коммутационный выход
-Частотный выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
