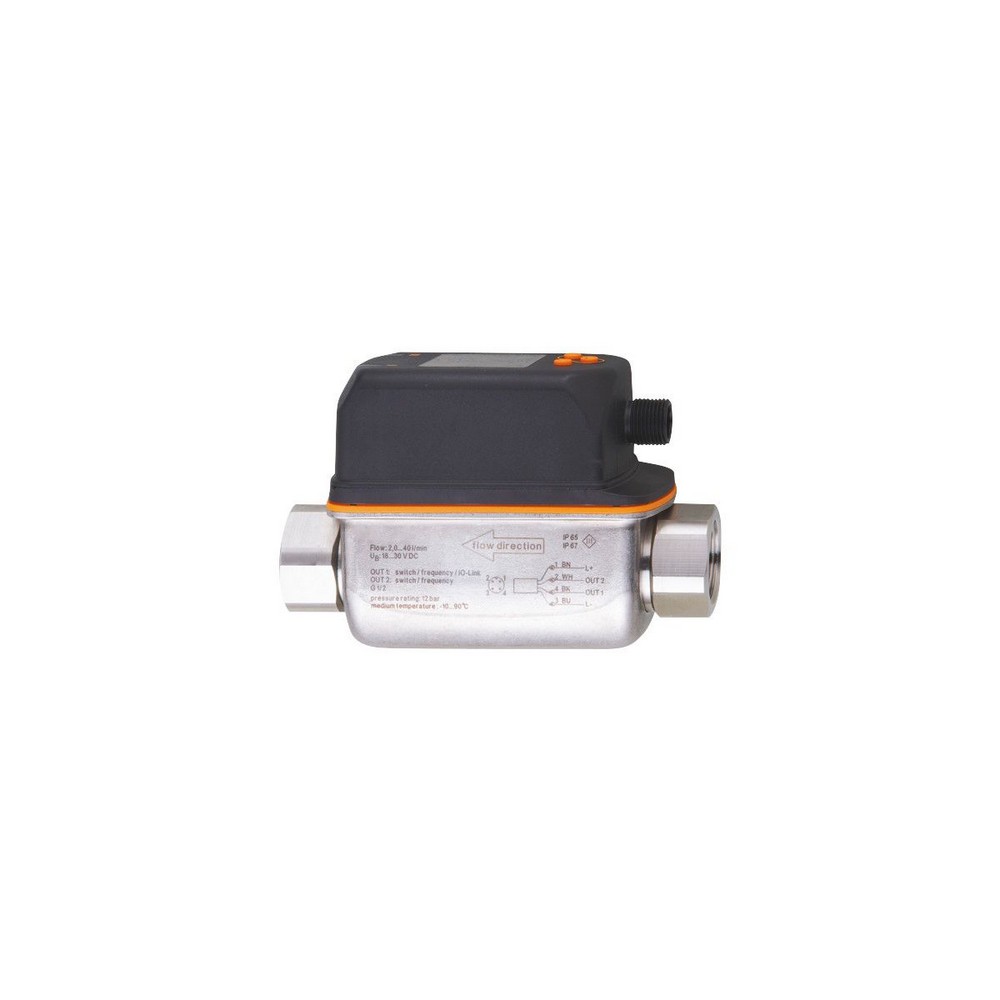

Вихревые датчики потока с дисплеем SV4610

Артикул: SV4610
Ожидается
Под заказ
Код товара SVN12XXXIRKG/US-100
  • Поделиться:
Вихревые датчики потока с дисплеем SV4610
Приложение
Применениедля общепромышленного применения
СредаВода
Температура измеряемой среды [°F]14...194
Предел прочности по давлению [bar]12
Предел прочности по давлению [psi]174
Примечание к прочности по давлению
до 40 °C
MAWP (для применения в соответствии с CRN) [bar]3,9
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 30
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; частотный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
16...317 gph0,26...5,28 gpm
Диапазон индикации
0...380 gph0...6,34 gpm
Разрешение
1 gph0,02 gpm
Точка срабатывания SP
19...317 gph0,32...5,28 gpm
Точка сброса rP
16...314 gph0,26...5,24 gpm
Конечная точка частоты, FEP
63...317 gph1,06...5,28 gpm
Ширина шага
1 gph0,02 gpm
Частота на конечной точке FRP [Hz]100...1000
Динамика измерения1:20
Контроль температуры
Диапазон измерения [°F]14...194
Диапазон индикации [°F]-22...230
Разрешение [°F]1
Точка срабатывания SP [°F]16...194
Точка сброса rP [°F]14...192
с шагом в [°F]1
Начальная точка частоты, FSP [°F]14...158
Конечная точка частоты, FEP [°F]50...194
Частота на конечной точке FRP [Hz]100...1000
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения)± 2 % MEW
Повторяемость± 0,5 % MEW
Контроль температуры
Точность [K]± 1
Время реакции
Контроль скорости потока
Время отклика [s]1; (dAP = 0)
Демпфирование коммутационного выхода dAP [s]0...5
Контроль температуры
Динамика реакции срабатывания T05 / T09 [s]T09 = 6
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; Частотный выход; задержка при включении / выключении; Демпфирование; Дисплей
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора486 d / 00 01 E6 h
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]3
Условия эксплуатации
Температура окружающей среды [°F]32...140
Примечание к температуре окружающей среды
температура среды 176 °F
температура среды 194 °F: 32...122 °F
Температура хранения [°F]-4...176
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Ударопрочность
DIN EN 60068-2-275 г (11 ms)
Вибропрочность
DIN EN 60068-2-6с водой / 10...50 Hz 1 mm
с водой / 50...2000 Hz 2 g
MTTF [годы]342
Сертификат UL
Регистрационный номер ULI001
Директива по оборудованию под давлениемХорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу
Механические данные
Вес [g]471,5
материалнерж. сталь (1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); ETFE; PA 6T; PPS; FKM
Момент затяжки [Nm]30
Подключение к процессурезьбовое соединение 1/2 NPT DN8
Примечания
Примечания
MW = Измеренное значение
MEW = Верхний предел диапазона измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый
диаграммы и графики
Потеря давления
dPПотеря давления
Qобъёмный расход
сопротивление давления (бар)

— RU-RU — SV4610-00 — 06.07.2015

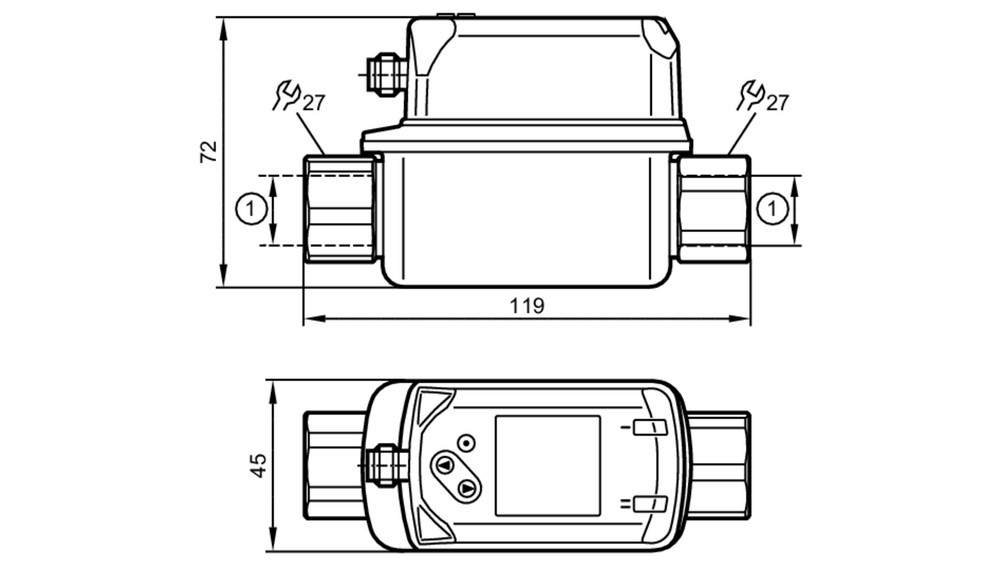

Типовые размеры

1 1/2" NPT

DN 8

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Контроль скорости потока
-Коммутационный выход
-Частотный выход
-IO-Link
OUT2:мониторинг температуры и скорости потока
-Коммутационный выход
-Частотный выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
