Инфракрасный датчик температуры TW2000

Артикул: TW2000
Ожидается
Под заказ
Код товара TW-030KLBM30-KFDKG/US
  • Поделиться:

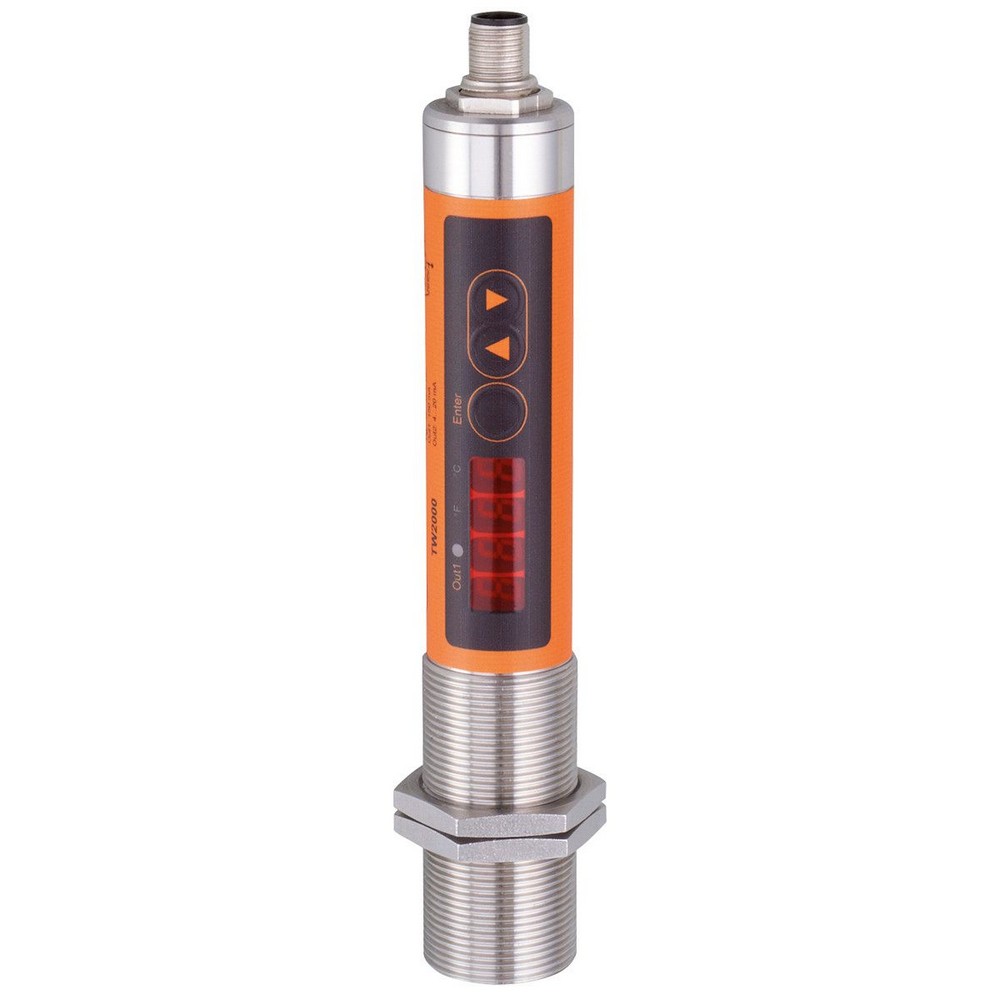

Инфракрасный датчик температуры TW2000
Приложение
Применениеасфальт; покрытый металл; жидкости; стекло; Резина; дерево; керамика; пластик; лак; пищевые продукты; бумага; ткань
Электронные данные
Рабочее напряжение [V]18...32 DC; (по SELV/PELV)
Потребление тока [mA] 50
Мин. сопротивление изоляции [M]100; (50 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 1
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Входы
Контрольный входTyp_3_IEC_61131_2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов1
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]150
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон длин осей [µm]8...14
Диапазон измерения/настройки
Диапазон измерения
0...999,5 °C32...1831 °F
Точка срабатывания SP
1...999,5 °C34...1831 °F
Точка сброса rP
0...998,5 °C32...1829 °F
Aналоговая пусковая точка
0...949,5 °C32...1741,1 °F
Aналоговая конечная точка
50...999,5 °C122...1831 °F
с шагом в
0,5 °C1 °F
Разрешение
Разрешение коммутационного выхода [K]0,5
Разрешение аналогового выхода [K]0,2; (+ 0.03 % установленного диапазона измерения)
Разрешение дисплея [K]0,5
Точность/ погрешность
Точность [K] ± 1 %; (от измеренного значения, мин. 2 K (степень эмиссии = 1, T = 23 °C))
Повторяемость [K]1
Время реакции
Время отклика [ms]100
Программное обеспечение / Программирование
Настройка точки переключенияКнопки для программирования
выбор параметровДиапазон аналогового сигнала; нормально открытый / нормально закрытый; задержка при включении/выключении; Демпфирование; Peakhold; эмиссионная способность; функция моделирования
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора716 d / 00 02 CC h
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные16
Бинарные рабочие данные1
Миним.время рабочего цикла [ms]3,6
Условия эксплуатации
Температура окружающей среды [°C]0...65
Температура хранения [°C]-20...80
Макс. допустимая относительная влажность воздуха [%]95; (без конденсации)
Степень защитыIP 65
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Ударопрочность
DIN EN 60068-2-2730 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]88
Механические данные
Вес [g]411,5
КорпусРезьбовой корпус
Размеры [mm]M30 x 1,5
Обозначение резьбыM30 x 1,5
материалРезьбовая втулка: нерж. сталь (1.4305/303); полиэстер
Материал линз
Линзы с антибликовым покрытием, прозрачные для инфракрасного света
Дисплеи / Элементы управления
Дисплей
Дисплей2 x светодиод, жёлтый
Состояние выхода1 x светодиод, жёлтый
Функции дисплея7-сегментный светодиодный дисплей, 4-значный
Измеренные значения7-сегментный светодиодный дисплей, 4-значный
Элементы управления
3Кнопки / светодиод
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Примечания
Для защиты инфракрасных датчиков температуры от помех используйте экранированный кабель.
Экран должен быть подключен к корпусу датчика через разъем.
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики

1диаметр измеряемой точки
2расстояние измерения

— RU-RU — TW2000-01 — 01.06.2017

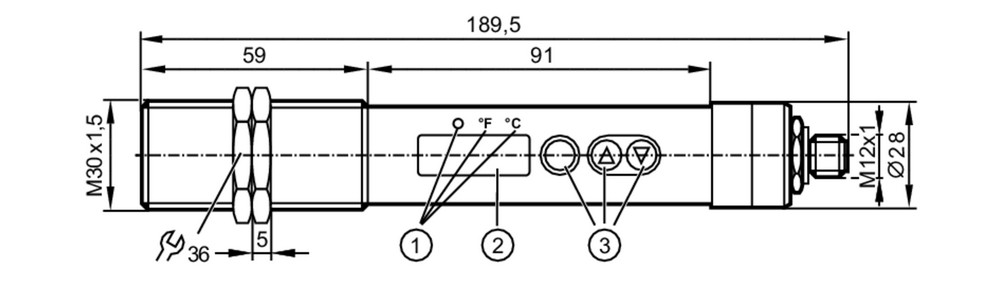

Типовые размеры

1 Светодиоды Дисплей / Состояние выхода

2 7-сегментный светодиодный дисплей 4-значный

3 Кнопки для программирования

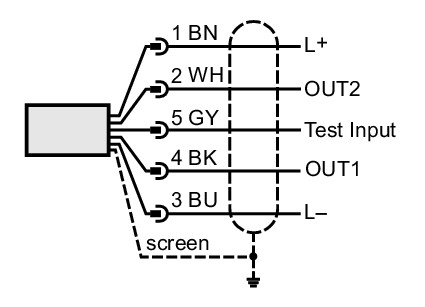

Схема подключения

электрическое подключение

Соединение

OUT1:Коммутационный выход / IO-Link
OUT2:Аналоговый выход
Цвета жил :
BK =черный
BN =коричневый
BU =синий
GY =серый
WH =белый

Разъем: 1 x M12
