Инфракрасный датчик температуры TW2011

Артикул: TW2011
Ожидается
Под заказ
Код товара TW-150KLBM30-KFDKG/US
  • Поделиться:

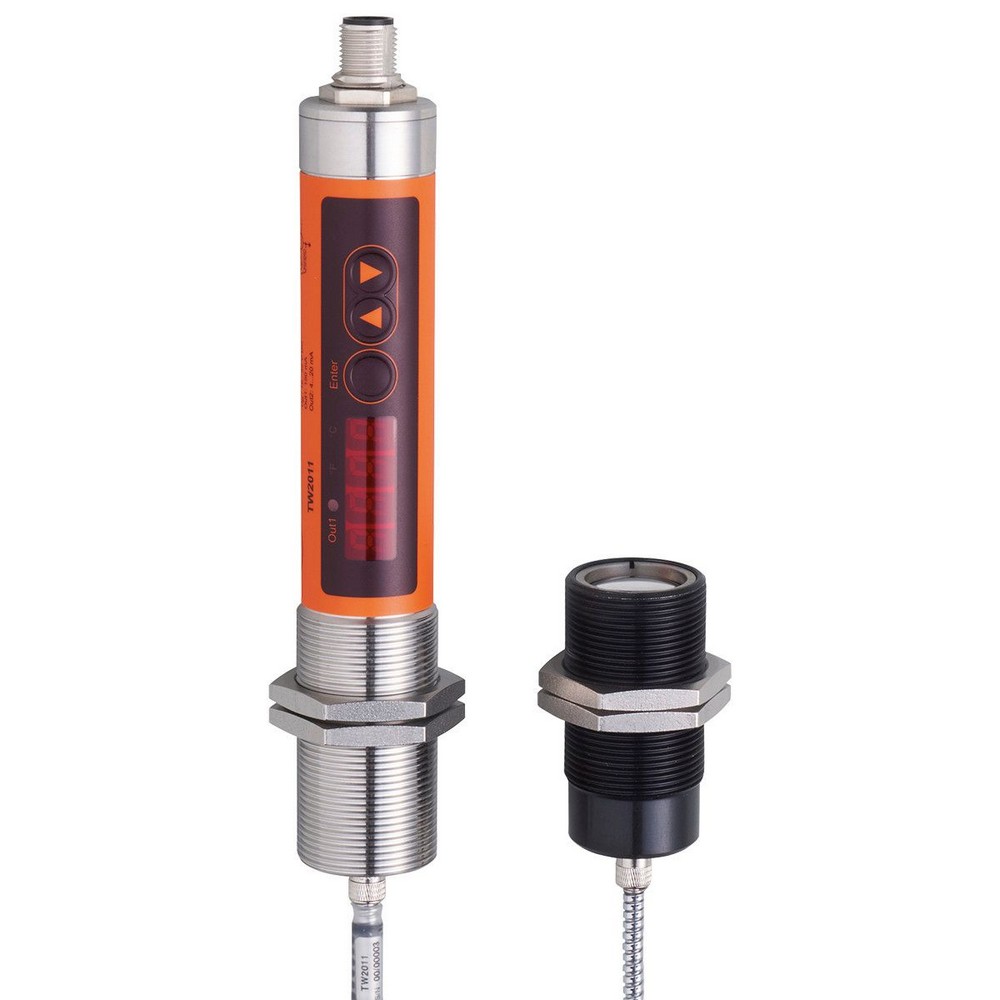

Инфракрасный датчик температуры TW2011
Приложение
Применениетемпературы темперирования; плавление стекла; графит; керамика; металлы; штамповка; спекание; термообработка; прокатка
Электронные данные
Рабочее напряжение [V]18...32 DC; (по SELV/PELV)
Потребление тока [mA] 50
Мин. сопротивление изоляции [M]100; (50 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 1
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Входы
Контрольный входTyp_3_IEC_61131_2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов1
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]150
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20
Наиб.нагрузка []500
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон длин осей [µm]1...1,7
Диапазон измерения/настройки
Диапазон измерения
300...1600 °C572...2912 °F
Точка срабатывания SP
301...1600 °C574...2912 °F
Точка сброса rP
300...1599 °C572...2910 °F
Aналоговая пусковая точка
300...1400 °C572...2552 °F
Aналоговая конечная точка
500...1600 °C932...2912 °F
С шагом в
1 °C1 °F
Разрешение
Разрешение коммутационного выхода [K]1
Разрешение аналогового выхода [K]0,2; (+ 0.03 % установленного диапазона измерения)
Разрешение дисплея [K]1
Точность/ погрешность
Точность [K] ± 0,5 %; (от измеренного значения, мин. 4 K (степень эмиссии = 1, T = 23 °C))
Повторяемость [K]1
Время реакции
Время отклика [ms]2; (T > 600 °C)
Программное обеспечение / Программирование
Настройка точки переключенияКнопки для программирования
Выбор параметровДиапазон аналогового сигнала; нормально открытый / нормально закрытый; задержка при включении/выключении; Демпфирование; Peakhold; эмиссионная способность; функция моделирования
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора719 d / 00 02 CC h
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные16
Бинарные рабочие данные1
Миним.время рабочего цикла [ms]3,6
Условия эксплуатации
Температура окружающей среды [°C]0...65
Примечание к температуре окружающей среды
оптическое волокно и измерительная головка: -20...250 °C
Температура хранения [°C]-20...80
Макс. допустимая относительная влажность воздуха [%]95; (без конденсации)
Степень защитыIP 65
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Ударопрочность
DIN EN 60068-2-2730 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]74
Механические данные
Вес [g]899,5
КорпусРезьбовой корпус
Размеры [mm]M30 x 1,5
Обозначение резьбыM30 x 1,5
Присоединение оптоволоконного кабеля"-36UNS-2A
МатериалРезьбовая втулка: нерж. сталь (1.4305/303); полиэстер
Материал линз
Закаленное оптическое стекло
Дисплеи / Элементы управления
Дисплей
Дисплей2 x светодиод, жёлтый
Состояние выхода1 x светодиод, жёлтый
Функции дисплея7-сегментный светодиодный дисплей, 4-значный
Измеренные значения7-сегментный светодиодный дисплей, 4-значный
Элементы управления
3Кнопки / светодиод
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
оптоволокно: 2m
Измерительная головка
Примечания
Примечания
Для защиты инфракрасных датчиков температуры от помех используйте экранированный кабель.
Экран должен быть подключен к корпусу датчика через разъем.
При поставке датчик предустановлен и откалиброван и поставляется с 2 м оптическим кабелем.
Если оптоволокно заменено, то необходимо сделать новую калибровку датчика (ZC0062).
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики

1диаметр измеряемой точки
2расстояние измерения

— RU-RU — TW2011-01 — 02.06.2017

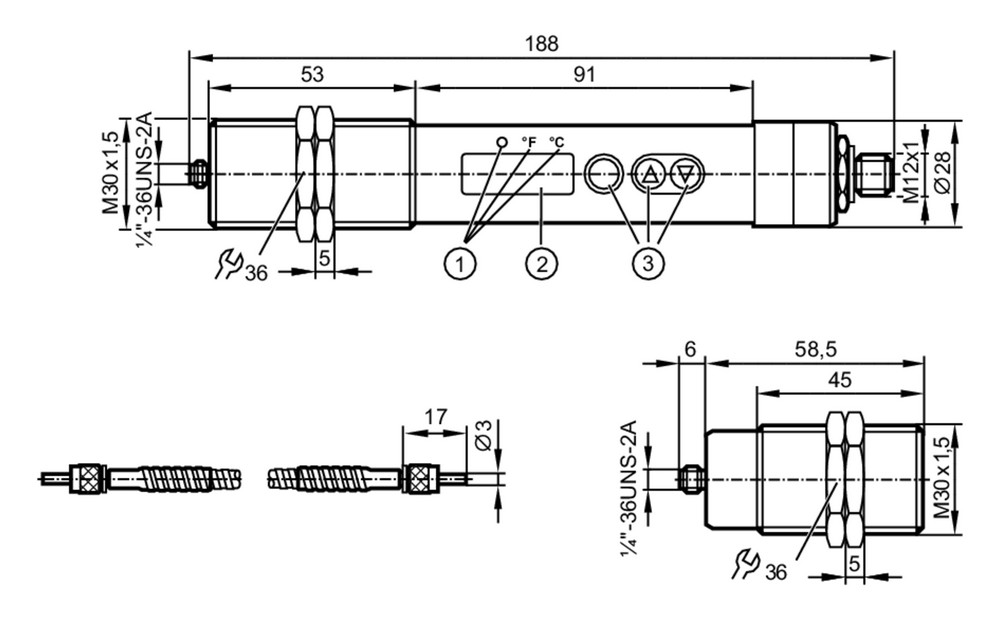

Типовые размеры

1 Светодиоды Дисплей / Состояние выхода

2 7-сегментный светодиодный дисплей 4-значный

3 Кнопки для программирования

Схема подключения

электрическое подключение

Соединение

OUT1:Коммутационный выход / IO-Link
OUT2:Аналоговый выход
Цвета жил :
BK =черный
BN =коричневый
BU =синий
GY =серый
WH =белый
