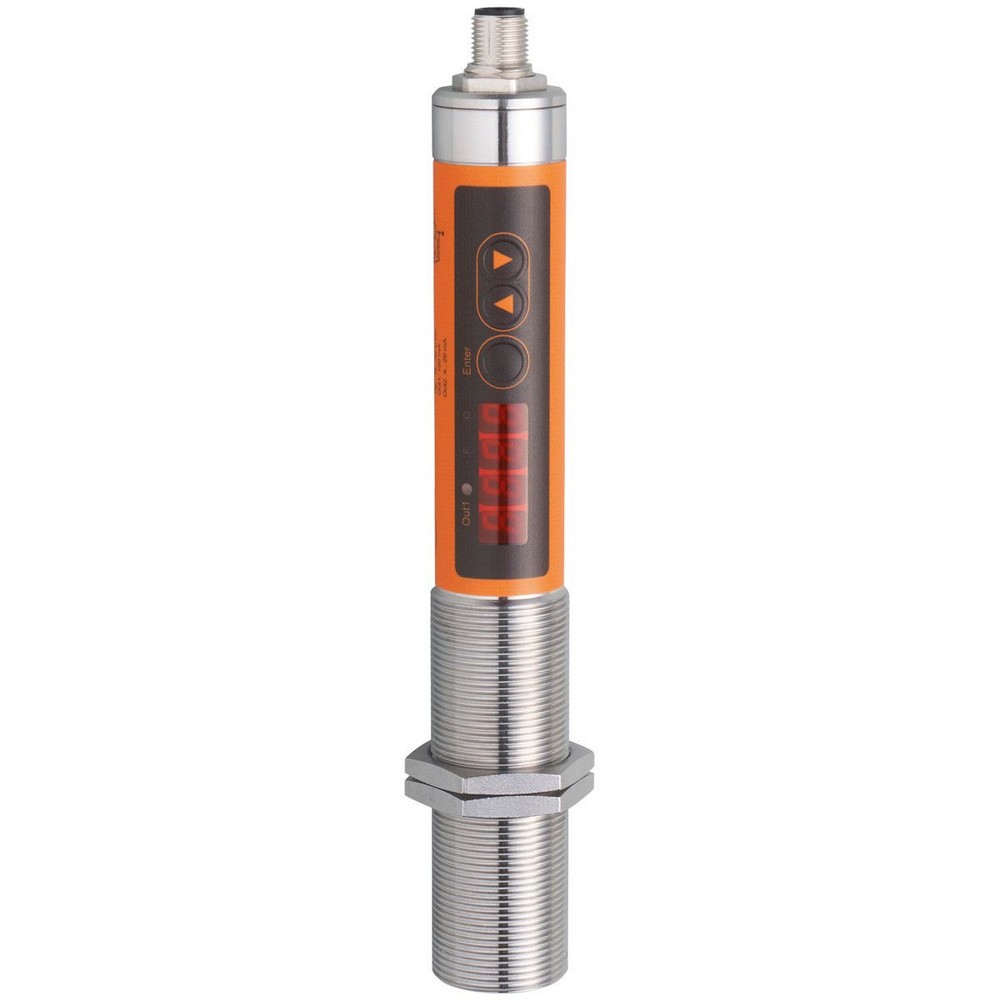

Инфракрасный датчик температуры TW2101

Артикул: TW2101

Ожидается

Под заказ

Код товара	TW-100KLBM30-KFDKG/US

Описание

Приложение

Применение

температуры темперирования; плавление стекла; графит; керамика; металлы; штамповка; спекание; термообработка; прокатка

Электронные данные

Рабочее напряжение [V]

18...32 DC; (по SELV/PELV)

Потребление тока [mA]

Мин. сопротивление изоляции [M]

100; (50 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Входы

Контрольный вход

Typ_3_IEC_61131_2

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал; аналоговый сигнал; IO-Link; (конфигурируемый)

Электрическое исполнение

PNP

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

150

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

500

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон контроля

Диапазон длин осей [µm]

1...1,7

Диапазон измерения/настройки

Диапазон измерения


250...1600 °C	482...2912 °F

Точка срабатывания SP


251...1600 °C	484...2912 °F

Точка сброса rP


250...1599 °C	482...2910 °F

Aналоговая пусковая точка


250...1400 °C	482...2552 °F

Aналоговая конечная точка


450...1600 °C	842...2912 °F

С шагом в


1 °C	1 °F

Разрешение

Разрешение коммутационного выхода [K]

Разрешение аналогового выхода [K]

0,2; (+ 0.03 % установленного диапазона измерения)

Разрешение дисплея [K]

Точность/ погрешность

Точность [K]

± 0,5 %; (от измеренного значения, мин. 4 K (степень эмиссии = 1, T = 23 °C))

Повторяемость [K]

Время реакции

Время отклика [ms]

2; (T > 600 °C)

Программное обеспечение / Программирование

Настройка точки переключения

Кнопки для программирования

Выбор параметров

Диапазон аналогового сигнала; нормально открытый / нормально закрытый; задержка при включении/выключении; Демпфирование; Peakhold; эмиссионная способность; функция моделирования

Интерфейсы

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Стандарт SDCI

IEC 61131-9

IO-Link ID прибора

717 d / 00 02 CC h

SIO режим

да

Нужный тип порта

Аналоговые рабочие данные

Бинарные рабочие данные

Миним.время рабочего цикла [ms]

3,6

Условия эксплуатации

Температура окружающей среды [°C]

0...65

Температура хранения [°C]

-20...80

Макс. допустимая относительная влажность воздуха [%]

95; (без конденсации)

Степень защиты

IP 65

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-4

Ударопрочность


DIN EN 60068-2-27	30 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	5 г (10...2000 Hz)

Механические данные

Вес [g]

544

Корпус

Резьбовой корпус

Размеры [mm]

M30 x 1,5 / L = 239,5

Обозначение резьбы

M30 x 1,5

Материал

Резьбовая втулка: нерж. сталь (1.4305/303); полиэстер

Материал линз


Закаленное оптическое стекло

Дисплеи / Элементы управления

Дисплей


Дисплей	2 x светодиод, жёлтый
Состояние выхода	1 x светодиод, жёлтый
Функции дисплея	7-сегментный светодиодный дисплей, 4-значный
Измеренные значения	7-сегментный светодиодный дисплей, 4-значный
Помощь при настройке	Светодиодный индикатор, зелёный

Элементы управления


3	Кнопки / светодиод

Принадлежности

Принадлежности (поставляются в комплекте)


крепежные гайки: 2

Примечания


Для защиты инфракрасных датчиков температуры от помех используйте экранированный кабель.
Экран должен быть подключен к корпусу датчика через разъем.

Упаковочная величина

1 шт.

диаграммы и графики

1	диаметр измеряемой точки
2	Диаметр Светодиодный индикатор
3	расстояние измерения

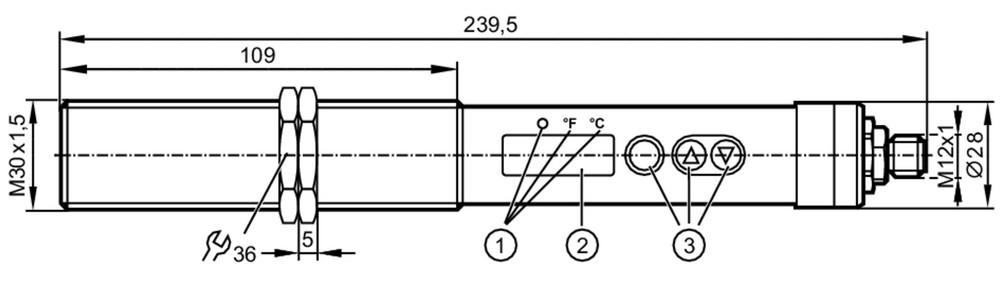

Типовые размеры

1 Светодиоды Дисплей / Состояние выхода

2 7-сегментный светодиодный дисплей 4-значный

3 Кнопки для программирования

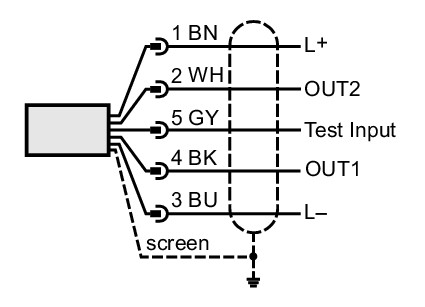

Схема подключения

электрическое подключение

Соединение

OUT1:	Коммутационный выход / IO-Link
OUT2:	Аналоговый выход
	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
GY =	серый
WH =	белый
