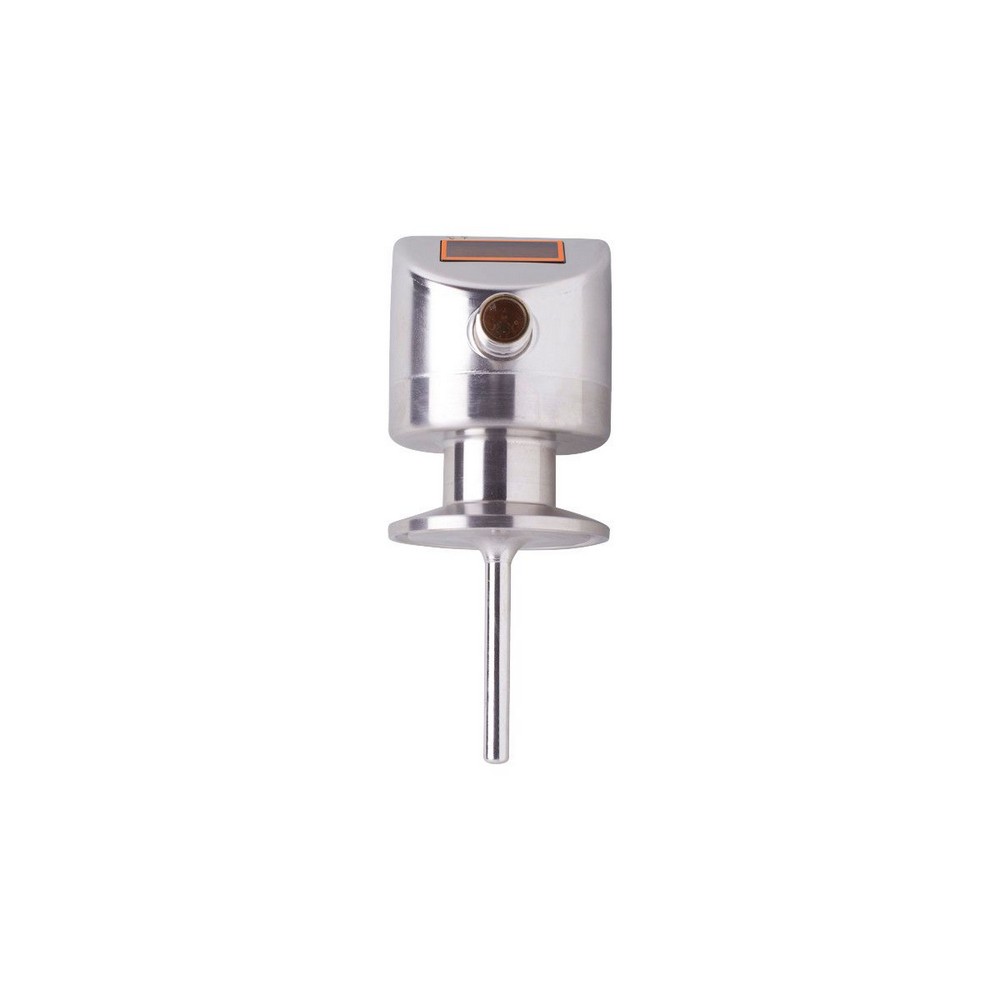

Преобразователь температуры с дисплеем TD2801

Артикул: TD2801

Ожидается

Под заказ

Код товара	TD-030CFEC01-A-ZVG/US

Преобразователь температуры с дисплеем TD2801

Описание

Приложение

Измерительный элемент

1 x Pt 1000; (to DIN EN 60751, класс A)

Среда

Жидкие или газообразные среды

Предел прочности по давлению [bar]

100

Устойчивость к вакууму [mbar]

-1000

MAWP (для применения в соответствии с CRN) [bar]

Электронные данные

Рабочее напряжение [V]

18...32 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал; IO-Link; (конфигурируемый)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

300

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


-50...150 °C	-58...302 °F

Заводская настройка

-10...150 °C

Разрешение

Разрешение аналогового выхода [K]

0,04

Разрешение дисплея [K]

0,1

Точность/ погрешность

Точность аналогового выхода [K]

± 0,3 + (± 0,1 % MS)

Температурный коэфициент [% от диапазона измерения / 10 K]

0,1; (При отклонении от стандартных условий 25 °C)

Время реакции

Динамика реакции срабатывания T05 / T09 [s]

1 / 3

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67; IP 68; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	10 г (10...2000 Hz)

MTTF [годы]

405

Сертификат UL


Регистрационный номер UL	K001

Механические данные

Вес [g]

331,5

материал

нерж. сталь (1.4404 / 316L); PEI; FKM

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L) электрополированный

Подключение к процессу

Clamp 1,5" ISO 2852

Характеристика поверхности Ra/Rz частей в контакте со средой

Ra: 0,8

Диаметр зонда [mm]

Монтажная длина EL [mm]

Дисплеи / Элементы управления

Дисплей


	7-сегментный светодиодный дисплей, 4-значный
	Индикаторный блок/статус, °C / °F

Примечания


MS = настройка интервала измерения
Значения точности относятся к проточной воде.

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12

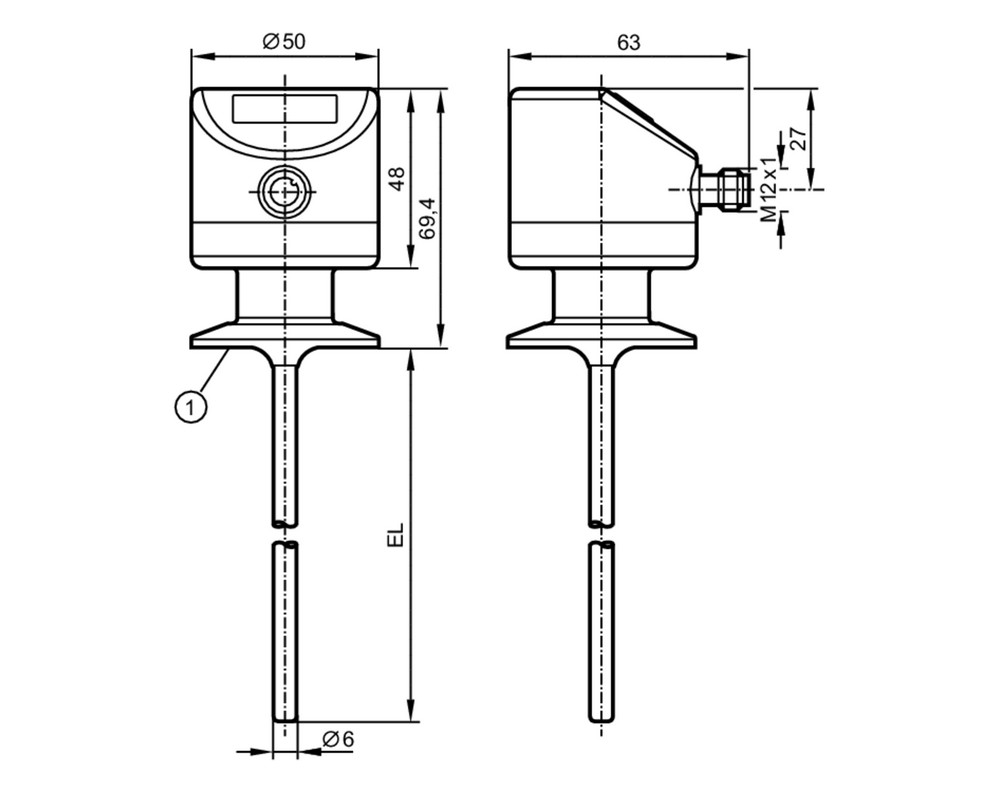

Типовые размеры

1 1,5" Clamp ISO 2852

EL =

Монтажная длина

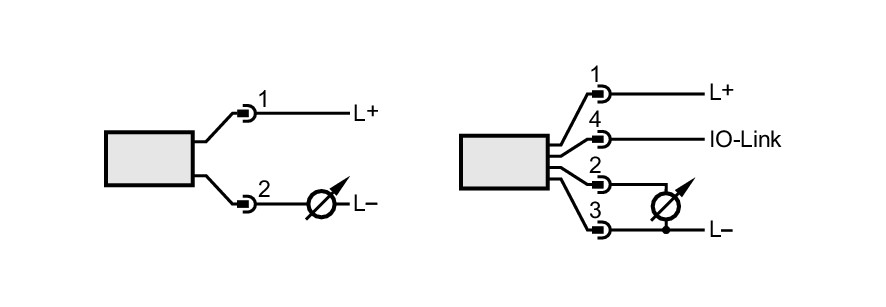

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение
