Переключатель температуры с интуитивной настройкой точки переключения TK7480

Артикул: TK7480
Ожидается
Под заказ
Код товара TK7255CLFG12-QKPKG / US
  • Поделиться:

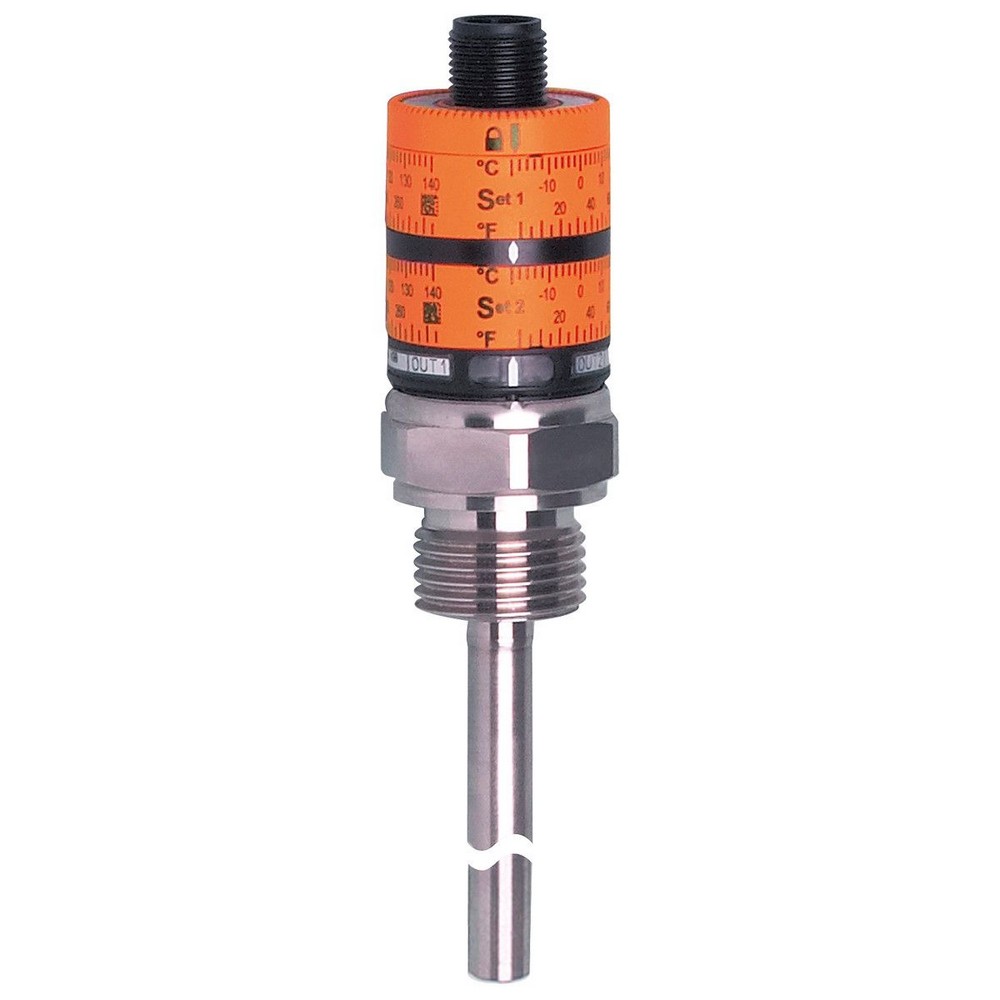

Переключатель температуры с интуитивной настройкой точки переключения TK7480
Приложение
Измерительный элемент1 x Pt 1000; (to DIN EN 60751, класс B)
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25...125; (145 max. 1 h)
Предел прочности по давлению [bar]300
Миним.глубина установки [mm]15
Электронные данные
Рабочее напряжение [V]9,6...32 DC
Потребление тока [mA] 30
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]0,5
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]500
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Длина зонда L [mm]255
Диапазон измерения
-25...140 °C-13...284 °F
Точка срабатывания SP
-20...140 °C-4...284 °F
Точность/ погрешность
Температурный дрейф на каждые 10 К [K]0,1
Повторяемость [K]± 0,1
Точность установки [K]± 3
Гистерезис [K]5; (фиксированный)
Время реакции
Динамика реакции срабатывания T05 / T09 [s]1 / 3; (по DIN EN 60751)
Программное обеспечение / Программирование
Настройка точки переключениянастроечные кольца
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Температура хранения [°C]-40...100
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
DIN EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (10...2000 Hz)
MTTF [годы]485
Механические данные
Вес [g]155,5
материалнерж. сталь (1.4404 / 316L); PC; PBT (полибутилентерефталат); FKM
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4404 / 316L); FKM
Подключение к процессурезьбовое соединение G 1/2 внешняя резьба
Монтажная длина EL [mm]267
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, жёлтый
Со шкалойда
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Значения точности относятся к проточной воде.
РекомендацииАртикул снят с производства
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — TK7480-00 — 02.10.2008

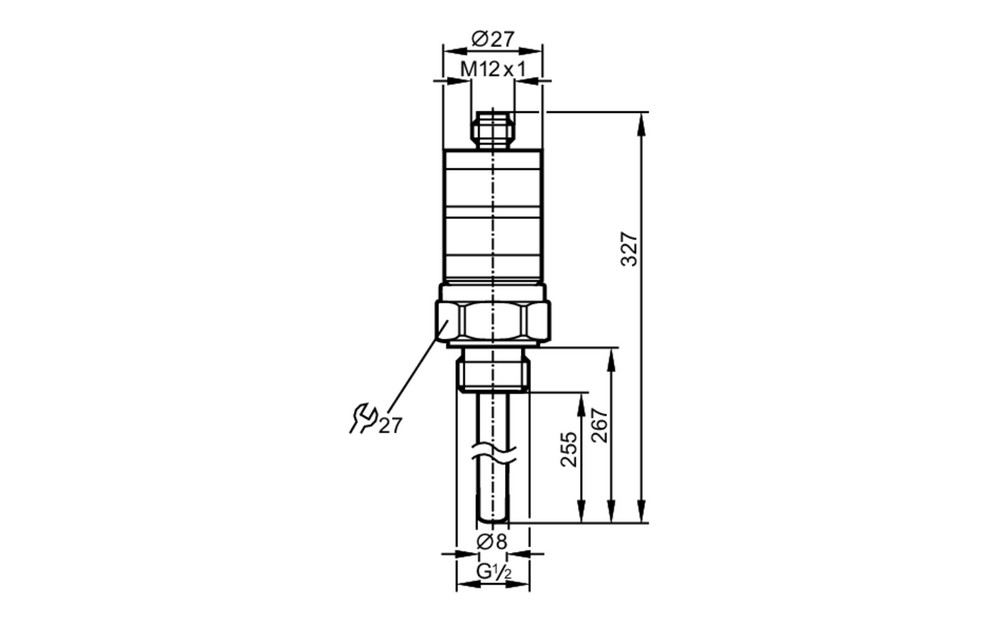

Типовые размеры

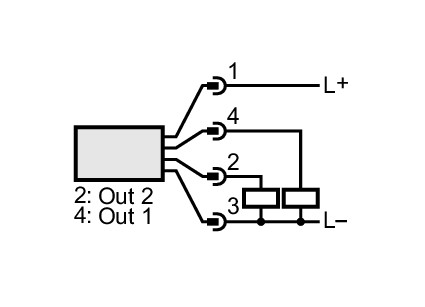

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
