Датчик температуры TA2145

Артикул: TA2145

Ожидается

Под заказ

Код товара	TA-150CLER14-A-ZVG/US

Описание

Приложение

Измерительный элемент

1 x Pt 1000; (to DIN EN 60751, класс A)

Среда

Жидкие или газообразные среды

Предел прочности по давлению [bar]

300

Примечание к прочности по давлению


датчик
При установке в адаптеры действительна спецификация адаптера

Электронные данные

Рабочее напряжение [V]

18...32 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал; IO-Link; (конфигурируемый)

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

250; ((18...19 V); 19...32 V: 300 )

Защита от короткого замыкания

да

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения [°C]

-50...150

Заводская настройка

-50...150 °C

Разрешение

Разрешение аналогового выхода [K]

0,04

Точность/ погрешность

Точность аналогового выхода [K]

± 0,3 + (± 0,1 % MS)

Температурный коэфициент [% от диапазона измерения / 10 K]

0,1; (При отклонении от стандартных условий 25 ± 5 °C)

Время реакции

Динамика реакции срабатывания T05 / T09 [s]

1 / 3

интерфейсы

Коммуникационный интерфейс

IO-Link

Способ передачи

COM2 (38,4 kBaud)

IO-Link проверка

1.1

Условия эксплуатации

Температура окружающей среды [°C]

-25...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67; IP 68; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-6-2

Ударопрочность


DIN IEC 68-2-27	50 г (11 ms)

Вибропрочность


DIN IEC 68-2-6	20 г (10...2000 Hz)

MTTF [годы]

572

Сертификат UL


Регистрационный номер UL	K002

Механические данные

Вес [g]

108

Размеры [mm]

O 18,7

материал

нерж. сталь (1.4404 / 316L); PEI; FKM

Материалы корпуса в контакте с изм. средой

нерж. сталь (1.4404 / 316L); O-кольцо: FKM

Подключение к процессу

резьбовое соединение G 1/4

Диаметр зонда [mm]

Монтажная длина EL [mm]

150

Дисплеи / Элементы управления

Дисплей


Рабочее состояние	1 x светодиод, зелёный

Примечания


MS = настройка интервала измерения

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

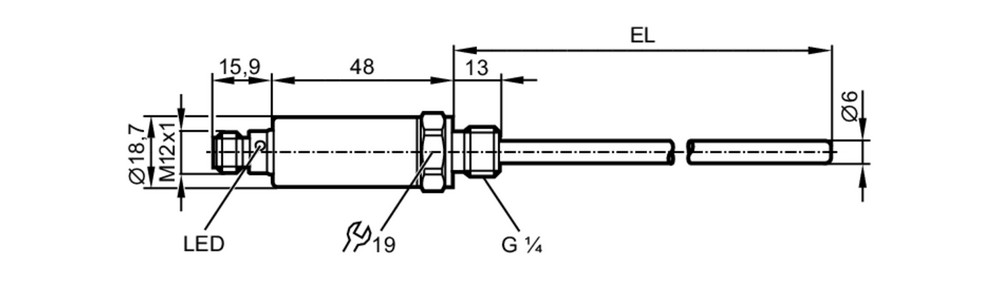

Типовые размеры

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
