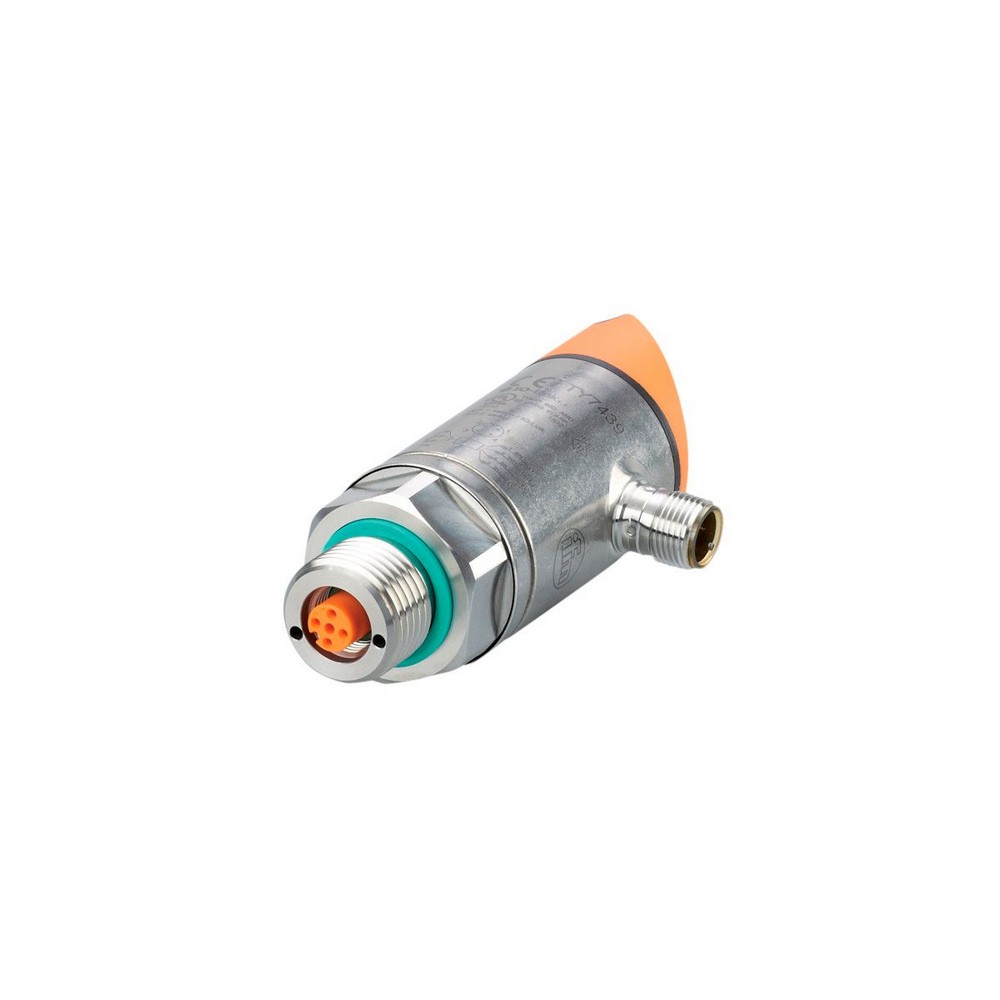

Оценочная электроника с дисплеем для датчиков температуры PT100/PT1000 TY7439

Артикул: TY7439
Ожидается
Под заказ
Код товара TR-000KDBM12-QFPKG/US/
  • Поделиться:
Оценочная электроника с дисплеем для датчиков температуры PT100/PT1000 TY7439
Приложение
Применениедля чувствительных элементов Pt100 и Pt1000
Электронные данные
Рабочее напряжение [V]18...32 DC; ("supply class 2" согласно cULus)
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]1
Встроенный "Watchdog"да
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения [°C]-100...600
Точка срабатывания SP [°C]-99,8...600
Точка сброса rP [°C]-100...599,8
С шагом в [°C]0,1
Разрешение
Разрешение коммутационного выхода [K]0,1
Разрешение дисплея [K]0,1
Точность/ погрешность
Погрешность точки переключения [K]± 0,3 + (± 0,1 % MS)
Точность дисплея [K]± 0,3 + (± 0,1 % MS)
Температурный коэфициент [% от диапазона измерения / 10 K]0,1; (При отклонении от стандартных условий 25 °C)
Время реакции
Время отклика [ms]390
Программное обеспечение / Программирование
Выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; задержка при включении / выключении; Демпфирование
Интерфейсы
Способ передачиCOM2 (38,4 KBaud)
IO-Link проверка1.1
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Температура хранения [°C]-40...100
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-3
DIN EN 61000-6-2
Ударопрочность
DIN IEC 68-2-2750 г (11 ms)
Вибропрочность
DIN EN 60068-2-620 г (10...2000 Hz)
MTTF [годы]252
Сертификат UL
Регистрационный номер ULK012
Механические данные
Вес [g]190
Материалнерж. сталь (1.4301/304); EPDM/X; PC; PBT (полибутилентерефталат); FPM
Подключение к процессурезьбовое соединение G 1/2 внешняя резьба
Дисплеи / Элементы управления
Дисплей
Дисплей1 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, красный/зеленый 4-значный
Примечания
Примечания
MS = настройка интервала измерения
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — TY7439-00 — 15.03.2017

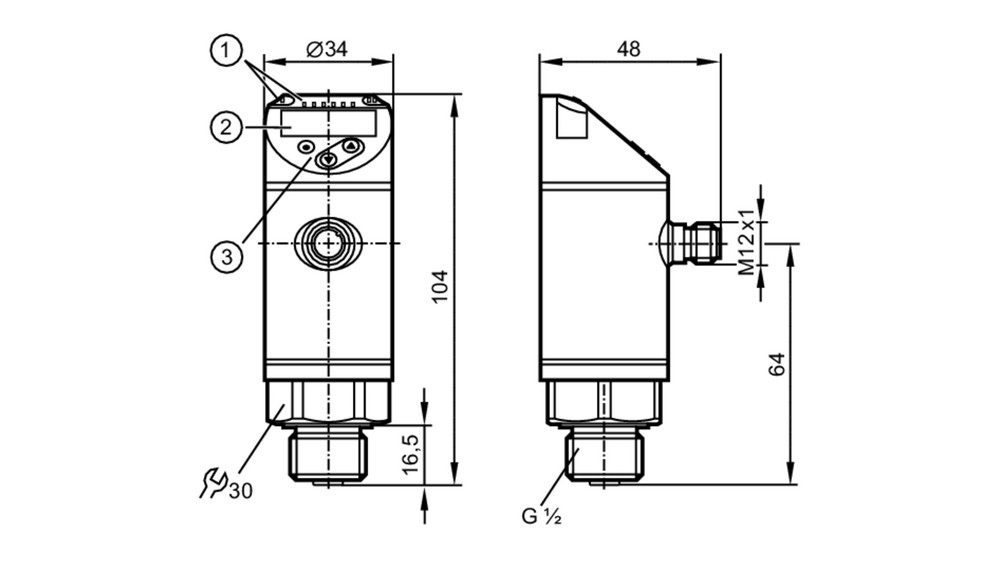

Типовые размеры

1 Светодиоды Дисплей / Состояние выхода

2 буквенно-цифровой дисплей 4-значный красный/зеленый

3 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:Коммутационный выход / IO-Link
OUT2:Коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2
