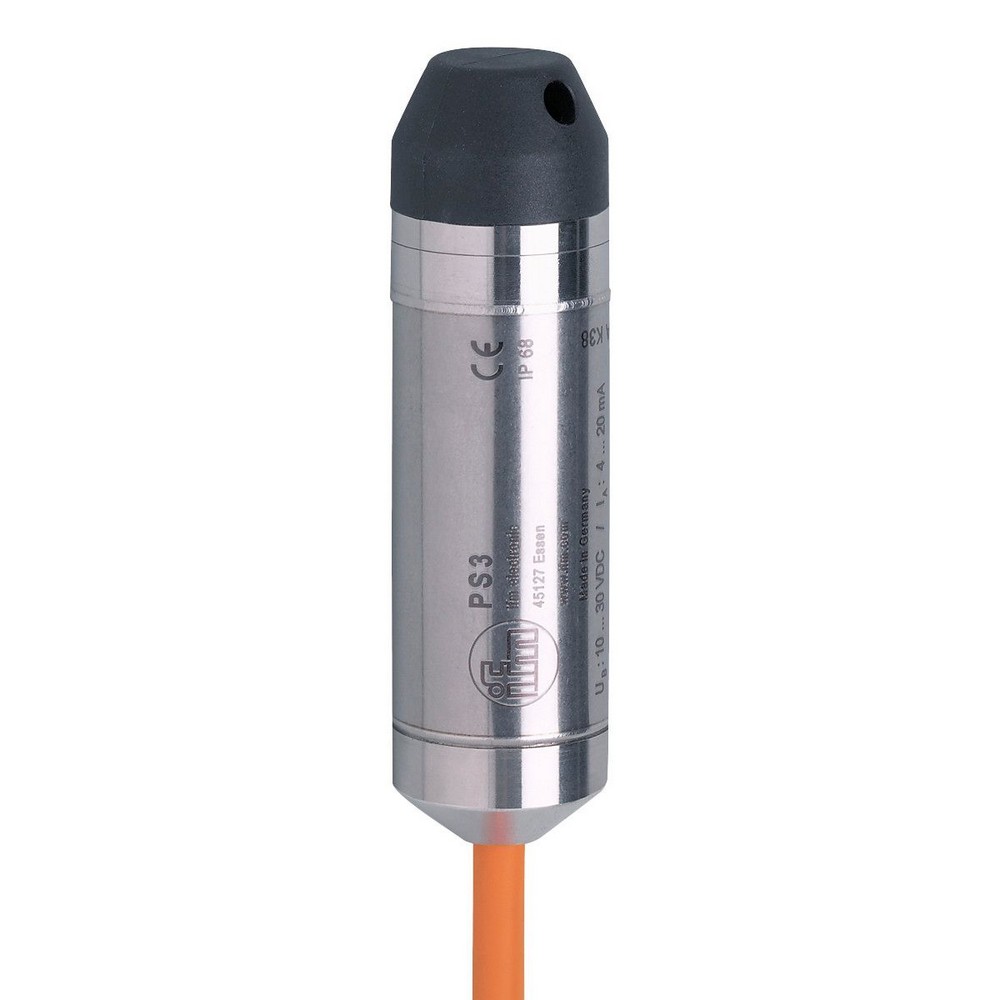

Погружаемый гидростатический датчик давления PS3407

Артикул: PS3407

Ожидается

Под заказ

Код товара	SUBMERSIBLE 0,6BAR 10M PUR CABLE

Погружаемый гидростатический датчик давления PS3407

Описание

Приложение
Исполнение	с капиллярной трубкой для компенсации давления
Среда	Жидкие среды
Температура измеряемой среды [°C]	-10...50
Предел прочности по давлению [bar]	4
Мин. разрывное давление [bar]	4,8
Тип давления	относительное давление
Электронные данные
Рабочее напряжение [V]	10...30 DC
Класс защиты	III
Защита от переполюсовки	да
Входы/выходы
Количество входов и выходов	Количество аналоговых выходов: 1
Выходы
Общее количество выходов	1
Выходной сигнал	аналоговый сигнал
Количество аналоговых выходов	1
Аналоговый выход по току [mA]	4...20
Наиб.нагрузка []	700; (Ub = 24 V; (Ub - 10 V) / 20 mA)
Защита от короткого замыкания	да
Диапазон измерения/настройки
Диапазон измерения [bar]	0...0,6
Точность/ погрешность
Повторяемость [% диапазона]	0,1; (при изменениях температуры 10 K)
Отклонение от характеристики [% диапазона]	0,5 (BFSL) / 1; (вкл. отклонения линеарности, диапазон настройки нуля / шкалы (настройка порогового значения))
Отклонение линейности [% диапазона]	0,2 (BFSL)
долговременная стабильность [% диапазона]	0,2; (за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]	± 0,2; (0...50 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]	± 0,2; (0...50 °C)
Условия эксплуатации
Температура окружающей среды [°C]	-10...50
Температура хранения [°C]	-30...80
Степень защиты	IP 68
Испытания / одобрения
MTTF [годы]	403
Механические данные
Вес [g]	897,5
материал	нерж. сталь (1.4571/316Ti); PA (полиамид)

Примечания
Упаковочная величина	1 шт.
электрическое подключение
Соединение	Кабель: 10 m, PUR, O 7,5 mm; Жила изоляции:, PVC

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 10 m, PUR, O 7,5 mm; Жила изоляции:, PVC

Соединение

	Цвета жил :
BN =	коричневый
GY =	серый
WH =	белый
