Погружаемый гидростатический датчик давления PS307A

Артикул: PS307A

Ожидается

Под заказ

Код товара	SUBMERSIBLE 0,6BAR 10M FEP CABLE 1G/1D

Погружаемый гидростатический датчик давления PS307A

Описание

Приложение

Среда

Жидкие среды

Температура измеряемой среды [°C]

-10...60; (T6: -10...60 °C; T5: -10...80 °C; T4: -10...85 °C; 1 D, 1/2 D, 2 D (750 mW): -10...40 °C; (650 mW): -10...70 °C; (550 mW): -10...85 °C)

Предел прочности по давлению [bar]

Мин. разрывное давление [bar]

4,8

Тип давления

относительное давление

Электронные данные

Коммутирующие усилители

Подключение к искробезопасным изоляторам питания (Ex ia).

Рабочее напряжение [V]

10...30 DC

Класс защиты

III

Защита от переполюсовки

да

Входы/выходы

Количество входов и выходов

Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

аналоговый сигнал

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20

Наиб.нагрузка []

700; (Ub = 24 V; (Ub - 10 V) / 20 mA)

Защита от короткого замыкания

да

Диапазон измерения/настройки

Диапазон измерения [bar]

0...0,6

Точность/ погрешность

Повторяемость [% диапазона]

0,1; (при изменениях температуры 10 K)

Отклонение от характеристики [% диапазона]

0,25 (BFSL) / 0,5; (вкл. отклонения линеарности, диапазон настройки нуля / шкалы (настройка порогового значения))

Отклонение линейности [% диапазона]

0,2 (BFSL)

Долговременная стабильность [% диапазона]

0,2; (за год)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

± 0,2; (0...50 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

± 0,2; (0...50 °C)

Условия эксплуатации

Температура окружающей среды [°C]

-10...60

Примечание к температуре окружающей среды


T6: -10...60 °C
T5: -10...80 °C
T4: -10...85 °C
1 D, 1/2 D, 2 D (750 mW): -10...40 °C
1 D, 1/2 D, 2 D (650 mW): -10...70 °C
1 D, 1/2 D, 2 D (550 mW): -10...85 °C

Температура хранения [°C]

-10...60

Степень защиты

IP 68

Испытания / одобрения

Разрешение

BVS 10 ATEX E 132 X; IECEx BVS 10.0085 X

Маркировка АТЕХ

I M1 Ex ia I Ma

II 1 G Ex ia IIA T4/T5/T6 Ga

II 1/2G Ex ia IIC T4/T5/T6 Ga/Gb

II 2 G Ex ia IIC T4/T5/T6 Gb

II 1D Ex ia IIIC T120°C Da

MTTF [годы]

969

Механические данные

Вес [g]

1051,5

Материал

нерж. сталь (1.4571/316Ti)

Примечания

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 10 m, FEP, O 7,5 mm

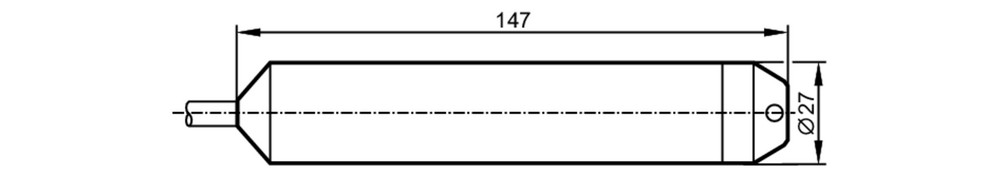

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 10 m, FEP, O 7,5 mm

Соединение

1:	Экран (подсоединен к корпусу)
	Цвета жил :
BN =	коричневый
GN =	зелёный
