Электронный датчик уровня LK7023

Артикул: LK7023
Ожидается
Под заказ
Код товара LK0472A-A-00KQPKG/US
  • Поделиться:

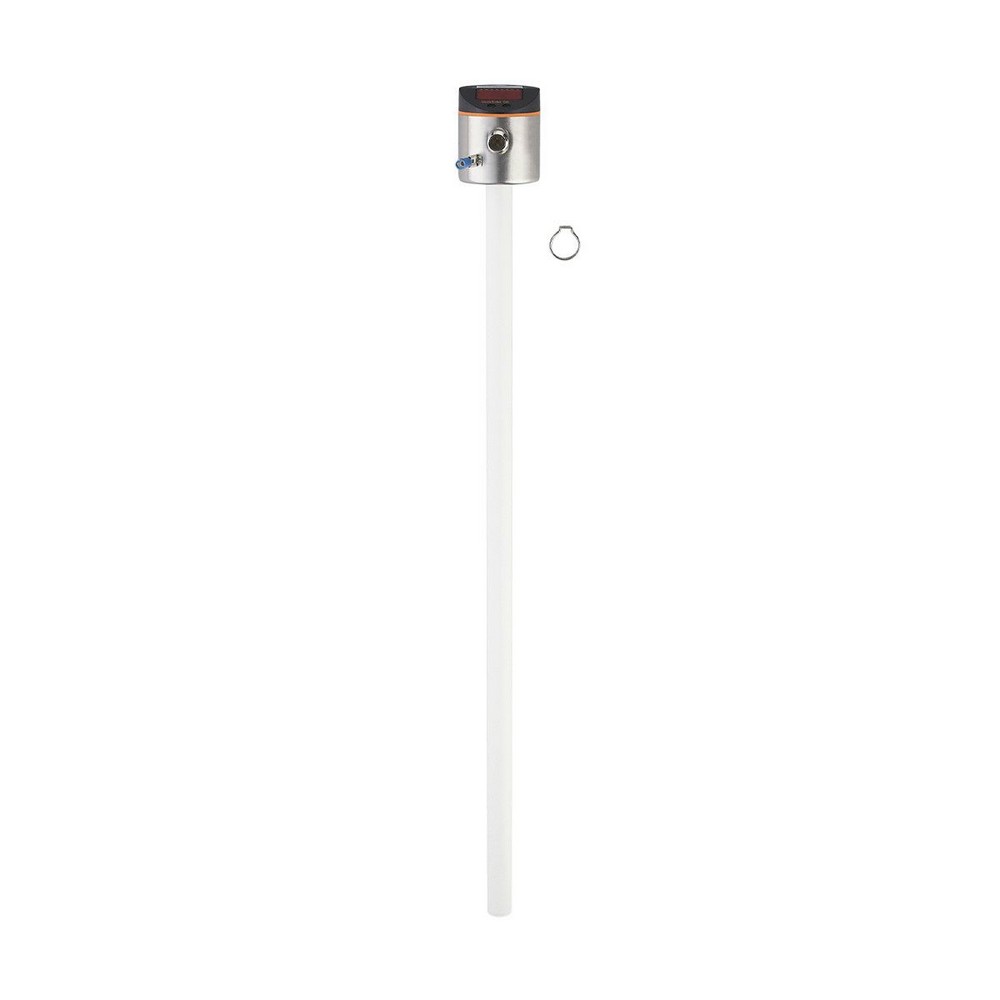

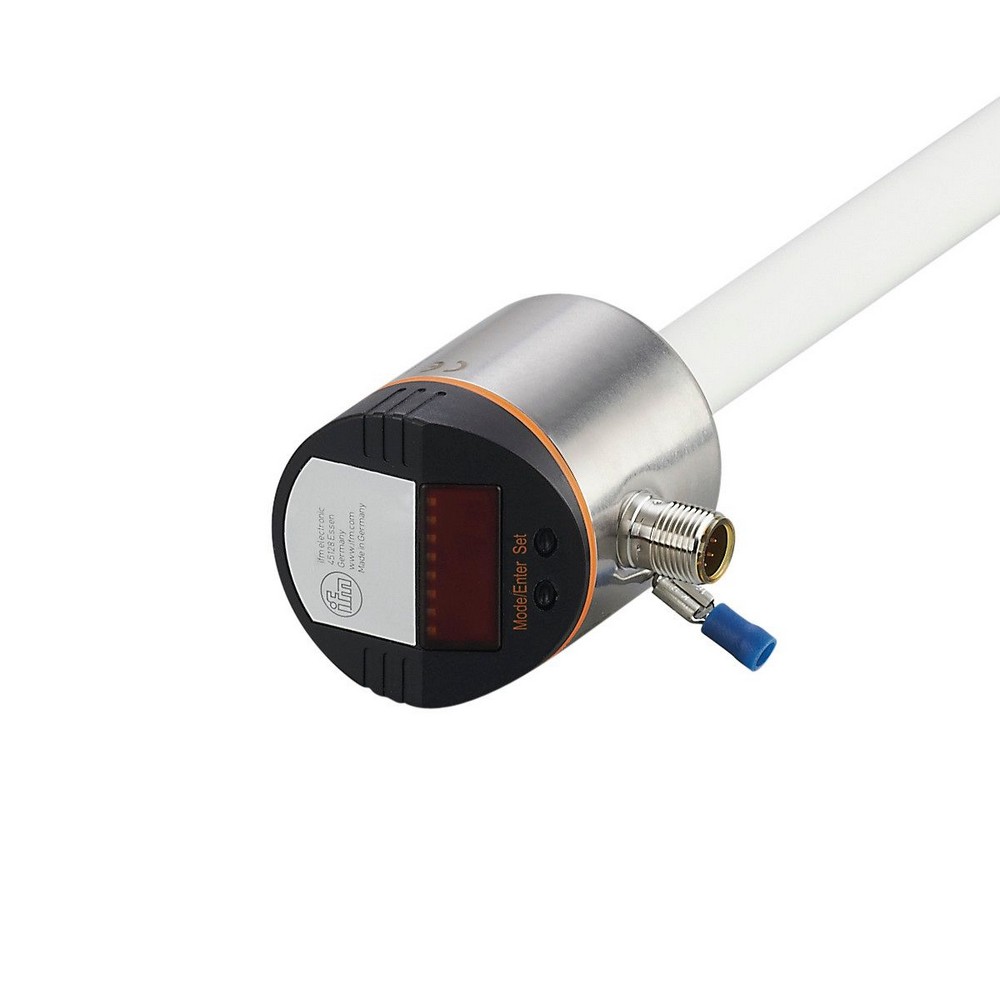

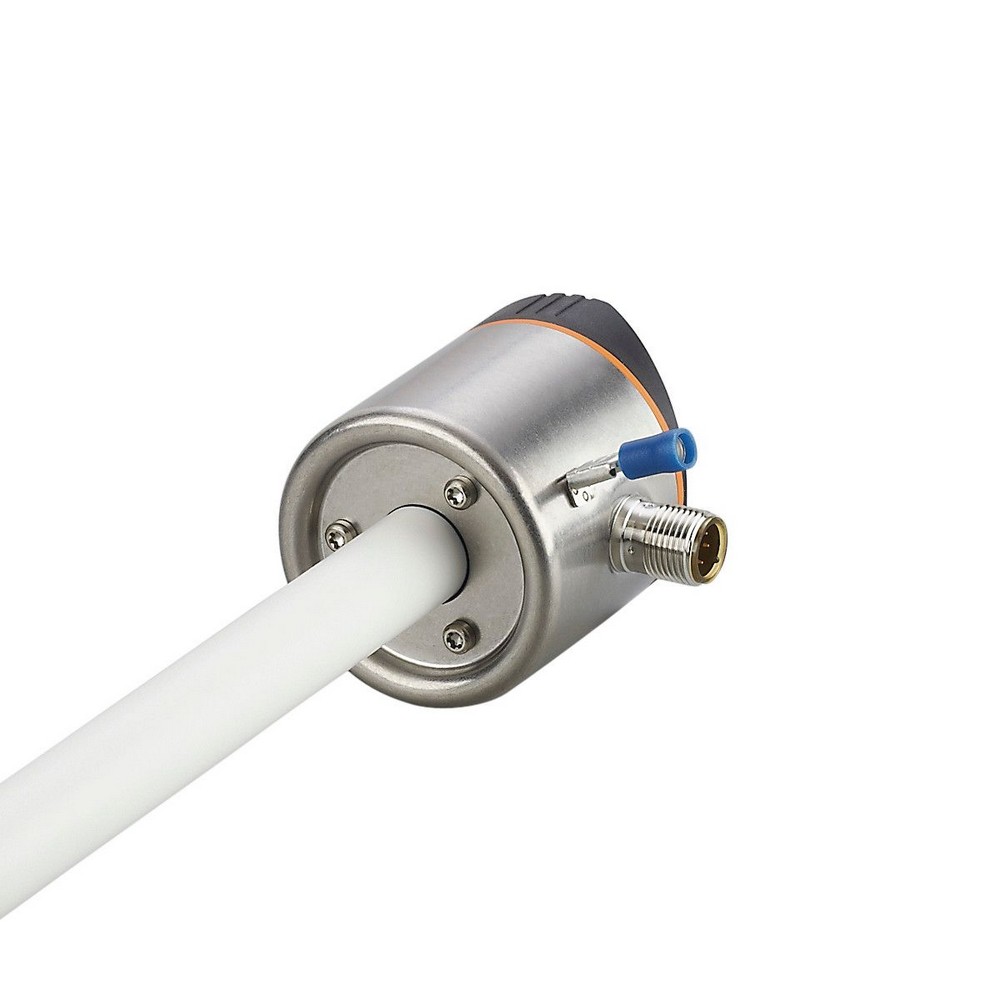

Электронный датчик уровня LK7023
Приложение
Средажидкие хладагенты; масла; маслосодержащие среды; Вода; среда похожая на воду
Диэлектрическая постоянная среды> 2
Запрещается использовать длясильно проводящая среда; липкая среда; грануляты; сыпучие вещества; кислоты; щелочь; гигиеническая среда и гальванотехника
Макс. скорость изменения уровня [mm/s]200
Давление в резервуаре [bar]0,5; (при установке без монтажных принадлежностей: E43001 - E43007, E43019)
Охлаждающие жидкости
Температура измеряемой среды [°C]0...35; (с климатической трубкой E43101: 35...60 °C)
масло
Температура измеряемой среды [°C]0...70
Кратковременная температура среды [°C]0...90; ( 1 h)
Вода
Температура измеряемой среды [°C]0...35; (с климатической трубкой E43101: 35...60 °C)
Электронные данные
Рабочее напряжение [V]12...30 DC
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link
Электрическое исполнениеPNP/NPN
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Защита от короткого замыканияда
Тип защиты от короткого замыканияТемпературный , синхронизируемый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Заводская настройкаавтоматическое обнаружение среды
Длина зонда L [mm]472
Активный диапазон A [mm]390
Неактивная область I1 / I2 [mm]60 / 22
Настройка параметров в пределах
Точка срабатывания SP [mm]35...390
Точка сброса rP [mm]30...385
с шагом в [mm]5
Точка начала отсчета ОР [mm]139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 - 407 - OFF
Гистерезис, ОР [mm]3
Точность/ погрешность
Погрешность измерения [% от конечного значения]± 5
Повторяемость± 2
Разрешение [mm]5
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; SP/rP положение; настройка ОР; выбор среды; настройка смещения; задержка при включении / выключении
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора0x000290
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные2
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]3,2
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Ударопрочность
DIN EN 60068-2-2715 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]265
Механические данные
Вес [g]433,5
Размеры [mm]O 16
материалнерж. сталь (1.4301/304); нерж. сталь (1.4404 / 316L); FKM; NBR; PBT (полибутилентерефталат); PC; PA (полиамид); PP; TPV
Материалы корпуса в контакте с изм. средойPP
Дисплеи / Элементы управления
Дисплей
Дисплей2 x светодиод, зелёный (cm, inch)
Состояние выхода2 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
параметрированиебуквенно-цифровой дисплей, 4-значный
Примечания
РекомендацииПожалуйста, см. техническое примечание в закладке "Файлы для скачивания"
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LK7023-01 — 12.05.2016

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1:коммутационный выход или IO-Link
OUT2:Коммутационный выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
