Датчик уровня с защитой от переполнения LK1223

Артикул: LK1223
Ожидается
Под заказ
Код товара LK0472A-A-00KUPKG/US/WHG
  • Поделиться:
Датчик уровня с защитой от переполнения LK1223
Приложение
Средажидкие хладагенты; масла; Вода; среда похожая на воду
Диэлектрическая постоянная среды> 2
Запрещается использовать длясильно проводящая среда; липкая среда; грануляты; сыпучие вещества; кислоты; щелочь
Давление в резервуаре [bar]0,5; (применяется только в сосудах без давления)
Охлаждающие жидкости
Температура измеряемой среды [°C]0...35
масло
Температура измеряемой среды [°C]0...65
Вода
Температура измеряемой среды [°C]0...35
Электронные данные
Рабочее напряжение [V]12...30 DC
Потребление тока [mA] 60
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Длина зонда L [mm]472
Активный диапазон A [mm]390
Неактивная область I1 / I2 [mm]53 / 30
Настройка параметров в пределах
Точка срабатывания SP [mm]40...390
Точка сброса rP [mm]35...385
с шагом в [mm]5
Гистерезис [mm]5
Граничная точка переполнения OP [мм] /Мин. Гистерезис OP [мм] [mm]139 - 163 - 188 - 212 - 236 - 261 - 285 - 310 - 334 - 358 - 383 -407
Гистерезис, ОР [mm]3
Точность/ погрешность
Погрешность измерения [% от конечного значения]± 5
Повторяемость± 2
Программное обеспечение / Программирование
выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; SP/rP положение; ОР положение; настройка ОР; выбор среды; настройка смещения; Дисплей
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
РазрешениеWHG § 19
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-5 Surge500 V / 1 kV
EN 61000-4-6 ВЧ проводимость10 V
Ударопрочность
DIN EN 60068-2-2912 г (11 ms)
Вибропрочность
DIN EN 60068-2-62.5 г (10...2000 Hz)
MTTF [годы]266
Механические данные
Вес [g]590
Размеры [mm]O 16
материалEPDM/X; FKM; латунь покрыт белой бронзой; NBR; PBT (полибутилентерефталат); PC; PP; PA (полиамид)
Материалы корпуса в контакте с изм. средойPP
Дисплеи / Элементы управления
Дисплей
Состояние выхода2 x светодиод, красный
Измеренные значения7-сегментный светодиодный дисплей
параметрирование7-сегментный светодиодный дисплей
Примечания
РекомендацииПожалуйста, см. техническое примечание в закладке "Файлы для скачивания"
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LK1223-00 — 15.11.2012

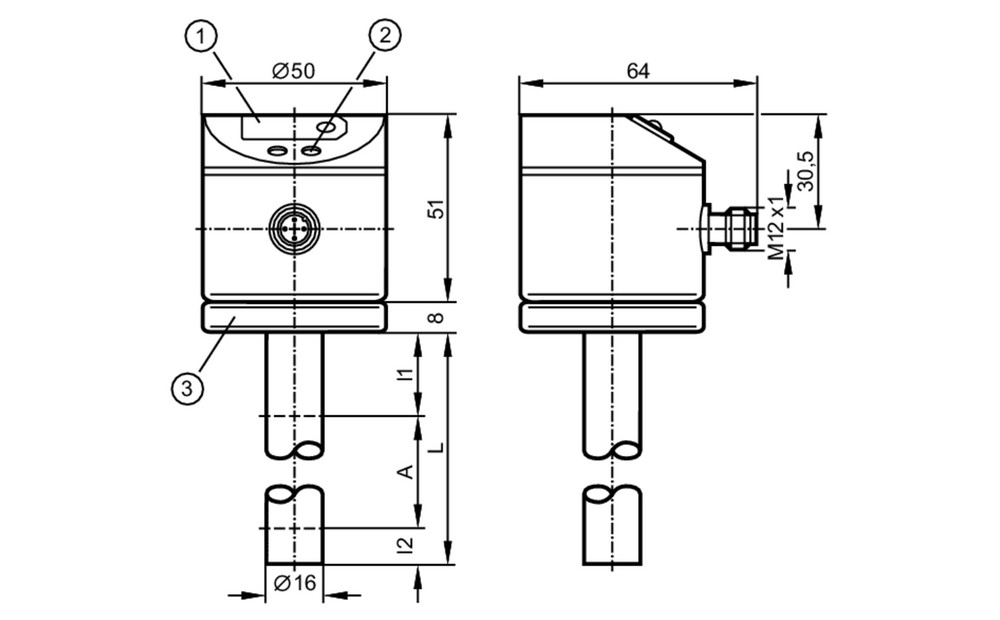

Типовые размеры

1 7-сегментный светодиодный дисплей

2 Кнопки для программирования

3 клемма на корпусе датчика с кабельным наконечником для кабеля 1,5...2,5 mm

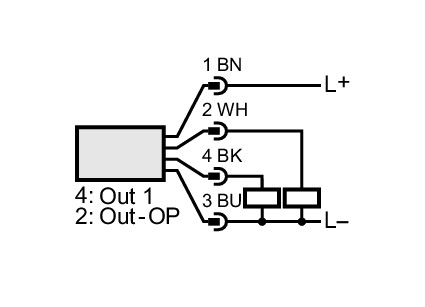

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
