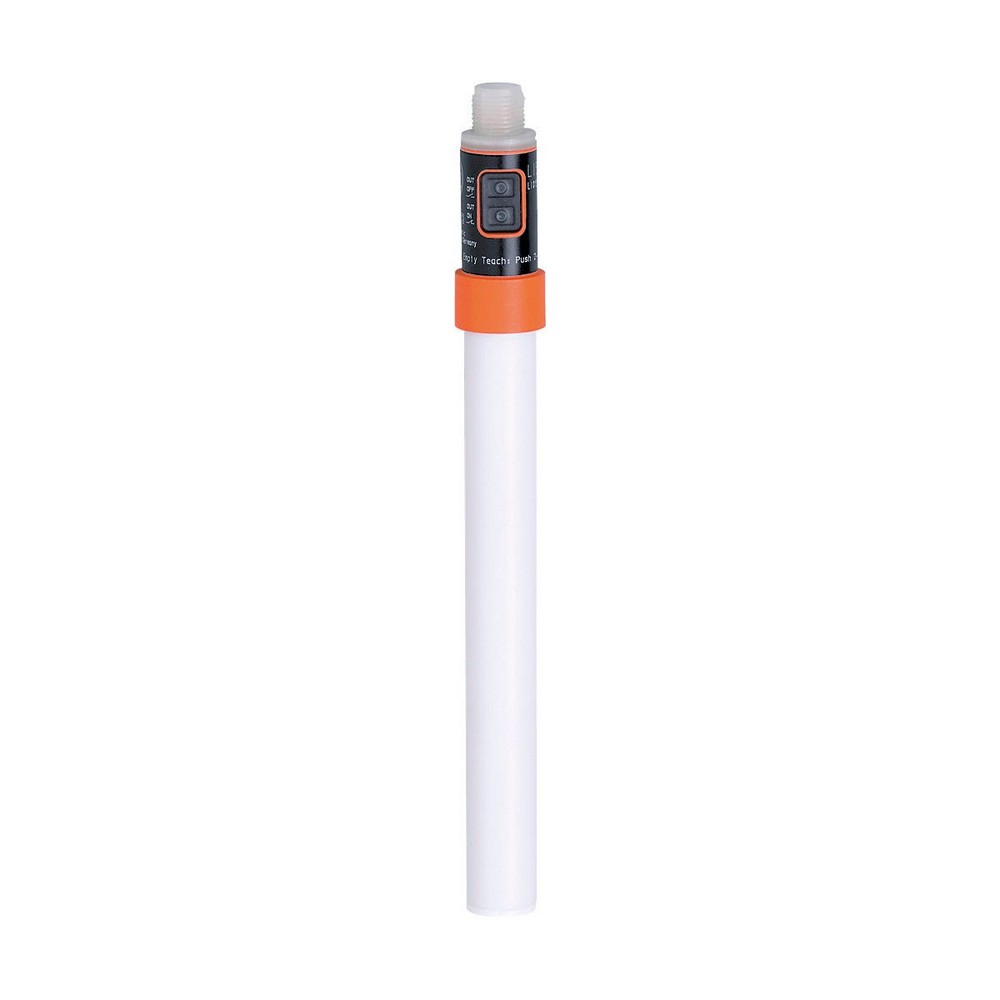

Датчик уровня / Датчик утечки (Немецкий федеральный закон о воде) LI2243

Артикул: LI2243
Ожидается
Под заказ
Код товара LI0481--K-00KNPKG/US/WHG
  • Поделиться:
Датчик уровня / Датчик утечки (Немецкий федеральный закон о воде) LI2243
Приложение
Средажидкие хладагенты; масла; Вода; среда похожая на воду
Диэлектрическая постоянная среды> 1,8
Рекомендуемые средыжидкие хладагенты; масла; Вода; среда похожая на воду
Запрещается использовать длягрануляты; сыпучие вещества; кислоты; щелочь
Давление в резервуаре [bar]-0,5...0,5; (при установке без монтажных принадлежностей: E43001 - E43007, E43019)
масло
Температура измеряемой среды [°C]0...65
Вода
Температура измеряемой среды [°C]0...35
Электронные данные
Рабочее напряжение [V]10...36 DC; (Напряжение питания "supply class 2" согласно cULus)
Потребление тока [mA]22; (24 V)
Класс защитыIII
Защита от переполюсовкида
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 1
Выходы
Общее количество выходов1
Выходной сигналкоммутационный сигнал
Электрическое исполнениеPNP
Количество цифровых выходов1
Функция выходного сигналаNC
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Длина зонда L [mm]481
Активный диапазон A [mm]31
Условия эксплуатации
Температура окружающей среды [°C]0...65
Степень защитыIP 65; IP 67
Испытания / одобрения
РазрешениеWHG § 19
ЭMC
EN 61000-6-2: 2005 + Corr. 2005
EN 61000-6-4: 2007
Ударопрочность
DIN EN 60068-2-2912 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]608
Механические данные
Вес [g]238
Размеры [mm]O 16
материалPP-GF30; TPE-U
Материалы корпуса в контакте с изм. средойPP
Дисплеи / Элементы управления
Дисплей
режим работысветодиод, зелёный
Состояние выходасветодиод, жёлтый
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12; Контакты: позолоченый

— RU-RU — LI2243-00 — 09.03.2016

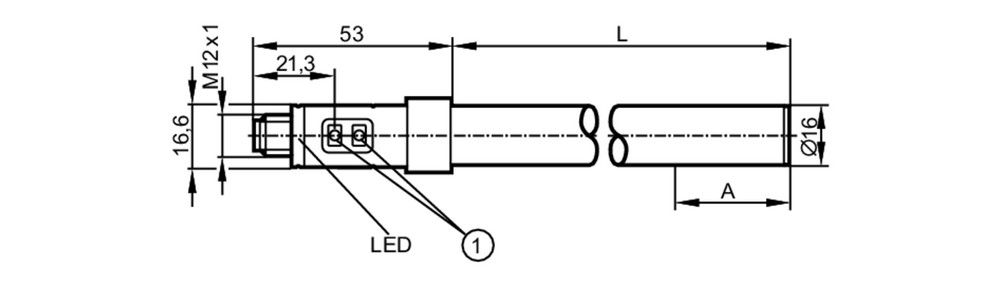

Типовые размеры

1 Кнопки для программирования

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение
