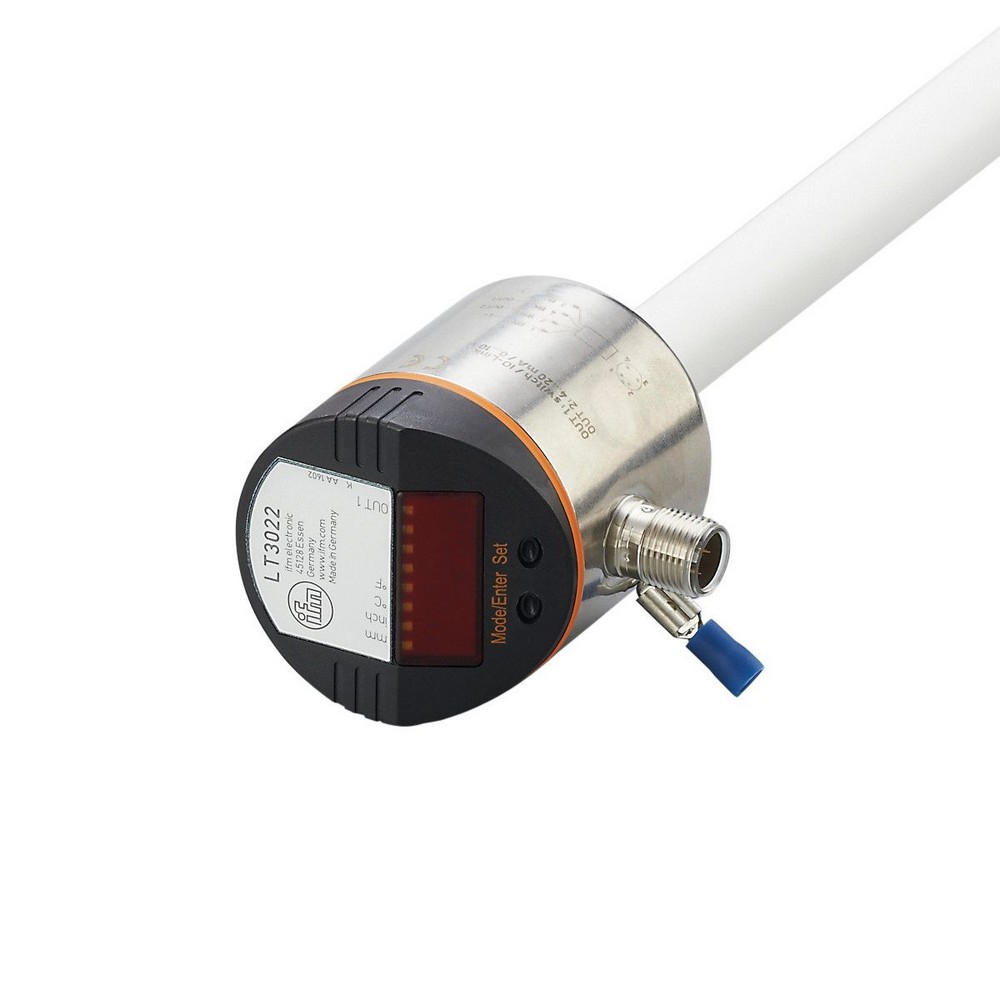

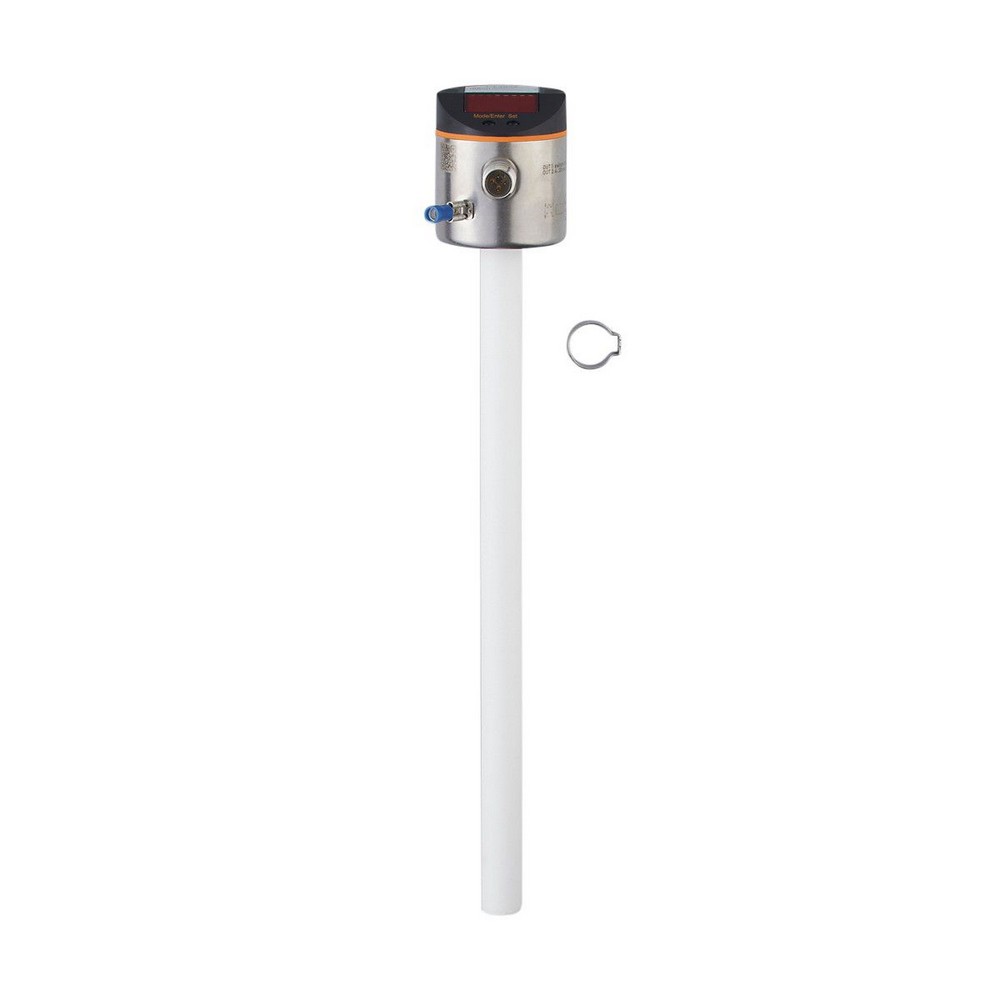

Электронный датчик уровня и температуры LT3022

Артикул: LT3022
Ожидается
Под заказ
Код товара LT0264B-B-00KLPKG/US
  • Поделиться:
Электронный датчик уровня и температуры LT3022
Приложение
Средажидкие хладагенты; масла; маслосодержащие среды; Вода; среда похожая на воду
Диэлектрическая постоянная среды> 2
Запрещается использовать длясильно проводящая среда; липкая среда; грануляты; сыпучие вещества; кислоты; щелочь
Давление в резервуаре [bar]0,5; (при установке без монтажных принадлежностей: E43001 - E43007, E43019)
Охлаждающие жидкости
Температура измеряемой среды [°C]0...35; (с климатической трубкой E43100)
Масло
Температура измеряемой среды [°C]0...70
Кратковременная температура среды [°C]0...90; ( 1 h)
Вода
Температура измеряемой среды [°C]0...35; (с климатической трубкой E43100 35...65 °C)
Электронные данные
Рабочее напряжение [V]18...30 DC
Потребление тока [mA] 50
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s] 3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 1; Количество аналоговых выходов: 1
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; аналоговый сигнал; IO-Link
Электрическое исполнениеPNP/NPN
Количество цифровых выходов1
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]200
Количество аналоговых выходов1
Аналоговый выход по току [mA]4...20, обратимый
Наиб.нагрузка []500
Аналоговый выход по напряжению [V]...10, обратимый
Мин. сопротивление нагрузки []2000
Защита от короткого замыканияда
Тип защиты от короткого замыканияТемпературный , синхронизируемый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Заводская настройкаМинеральные масла
Длина зонда L [mm]264
Активный диапазон A [mm]195
Неактивная область I1 / I2 [mm]53 / 16
Настройка параметров в пределах
Точка срабатывания SP [mm]25...200
Точка сброса rP [mm]20...195
С шагом в [mm]5
Точка начала отсчета ОР [mm]69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
Гистерезис, ОР [mm]2
Контроль температуры
Диапазон измерения [°C]0...90
Точка срабатывания SP [°C]0,5...90
Точка сброса rP [°C]0...89,5
С шагом в [°C]0,5
Разрешение коммутационного выхода [K]0,5
Точность/ погрешность
Погрешность измерения [% от конечного значения]± 5
Повторяемость± 2
Разрешение [mm]5
Нулевой сигнал (напряжение) [V]0
Нулевой сигнал (ток) [mA]4,0
Полный сигнал (напряжение) [V]10
Полный сигнал (ток) [mA]20
Контроль температуры
Погрешность точки переключения [K]± 1,5
Разрешение [K]0,5
Динамическая реакция Т09 [s]90
Программное обеспечение / Программирование
Выбор параметровгистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый выход / выход по напряжению ; SP/rP положение; настройка ОР; выбор среды; настройка смещения; задержка при включении / выключении
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора0x000286
ПрофилиSmart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные4
Бинарные рабочие данные1
Миним.время рабочего цикла [ms]4,5
Условия эксплуатации
Температура окружающей среды [°C]0...60
Температура хранения [°C]-25...80
Степень защитыIP 67
Испытания / одобрения
ЭMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Ударопрочность
DIN EN 60068-2-2715 г (11 ms)
Вибропрочность
DIN EN 60068-2-65 г (10...2000 Hz)
MTTF [годы]222
Сертификат UL
Регистрационный номер ULH002
Механические данные
Вес [g]353
Размеры [mm]O 16
Материалнерж. сталь (1.4301/304); нерж. сталь (1.4404 / 316L); FKM; NBR; PBT (полибутилентерефталат); PC; PA (полиамид); PP; TPV
Материалы корпуса в контакте с изм. средойPP
Дисплеи / Элементы управления
Дисплей
Дисплей4 x светодиод, зелёный (cm, inch, °C, °F)
Состояние выхода1 x светодиод, жёлтый
Измеренные значениябуквенно-цифровой дисплей, 4-значный
параметрированиебуквенно-цифровой дисплей, 4-значный
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — LT3022-00 — 24.10.2016

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT1:Коммутационный выход IO-Link
OUT2:Аналоговый выход
Цвета в соответствии с DIN EN 60947-5-2
Цвета жил :
BK =черный
BN =коричневый
BU =синий
WH =белый
