Датчик давления с керамической измерительной ячейкой PP7554

Артикул: PP7554
Ожидается
Под заказ
Код товара PP-010-RBG14-QFPKG/US/ /V
  • Поделиться:
Датчик давления с керамической измерительной ячейкой PP7554
Приложение
СредаЖидкие или газообразные среды
Температура измеряемой среды [°C]-25...90
Предел прочности по давлению
75 bar1087 psi7,5 MPa
Мин. разрывное давление
150 bar2175 psi15 MPa
Тип давленияотносительное давление
Электронные данные
Рабочее напряжение [V]9,6...36 DC; (режим коммуникации: 18...32)
Потребление тока [mA] 45
Мин. сопротивление изоляции [M]100; (500 V DC)
Класс защитыIII
Защита от переполюсовкида
Время задержки включения питания [s]0,3
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Выходной сигналкоммутационный сигнал; IO-Link; (конфигурируемый)
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода DC [V]2
Постоянный ток нагрузки коммутационного выхода DC [mA]250
Частота переключения DC [Hz]170
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон измерения/настройки
Диапазон измерения
-1...10 bar-14,5...145 psi-0,1...1 MPa
Точка срабатывания SP
-0,9...10 bar-13...145 psi-0,09...1 MPa
Точка сброса rP
-0,95...9,95 bar-14...144 psi-0,095...0,995 MPa
С шагом в
0,05 bar1 psi0,005 MPa
Заводская настройка
SP1 = 2,50 barrP1 = 2,30 bar
SP2 = 7,50 barrP2 = 7,30 bar
OUT1 = HnoOUT2 = Hno
Точность/ погрешность
Погрешность точки переключения [% диапазона] ± 0,5
Повторяемость [% диапазона] ± 0,1; (при изменениях температуры 10 K)
Отклонение от характеристики [% диапазона] ± 0,25 (BFSL) / ± 0,5 (LS); (BFSL = прямая линия наилучшего соответствия; LS = Установка предельного значения)
Отклонение гистерезиса [% диапазона] ± 0,1
Долговременная стабильность [% диапазона] ± 0,1; (за год)
Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]0,2; (0...80 °C)
Температурный коэффициент диапазона [% от диапазона измерения / 10 K]0,2; (0...80 °C)
Время реакции
Время отклика [ms] 3
Демпфирование коммутационного выхода dAP в шагах [s]0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500
Интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.0
IO-Link ID прибора6 d / 00 00 06 h
Профилинет
SIO режимда
Нужный тип портаA
Аналоговые рабочие данные1
Бинарные рабочие данные2
Миним.время рабочего цикла [ms]2,3
Условия эксплуатации
Температура окружающей среды [°C]-25...85
Температура хранения [°C]-40...100
Степень защитыIP 68; (7 дней / 1 м глубина воды / 0,1 бар)
Испытания / одобрения
ЭMC
ПомехоустойчивостьEN 61000-6-2
EN 61000-4-2 ESD4 kV контактный разряд / 15 kV воздушный разряд
EN 61000-4-3 ВЧ излучение20 V/m
EN 61000-4-4 Burst4 kV подключение клещами
EN 61000-4-5 Surge0,5 kV питание / 1 kV Сигнал для приборов DC
EN 61000-4-6 ВЧ проводимость10 V
Помехоустойчивостьсогласно автомобильной директиве 1995/54/EС / 04/104EG / 05/83/EG
Испытание абсорбером согласно ISO 11452-2:80 V/m
EN 50155Klasse T3, C1, S1
Ударопрочность
DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 г
DIN EN 61373Категория 3
Вибропрочность
DIN IEC 68-2-620 г (10...2000 Hz)
DIN EN 60068-2-6414 г
DIN EN 61373Категория 2
MTTF [годы]310
Механические данные
Вес [g]226
Материалнерж. сталь (1.4301/304); FKM; EPDM/X; PA (полиамид)
Материалы корпуса в контакте с изм. средойнерж. сталь (1.4305/303); керамика; FKM
Мин. кол-во циклов давления100 миллионов
Подключение к процессурезьбовое соединение G 1/4 внешняя резьба внутренняя резьбаM5
Дисплеи / Элементы управления
Дисплей
режим работы2 x светодиод, зелёный
Состояние выхода2 x светодиод, жёлтый
Функция обученияда
Примечания
Примечания
параметр UL составляет: “ограничительное напряжение” с защитой от токовой перегрузки согласно UL508
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12

— RU-RU — PP7554-00 — 30.10.2013

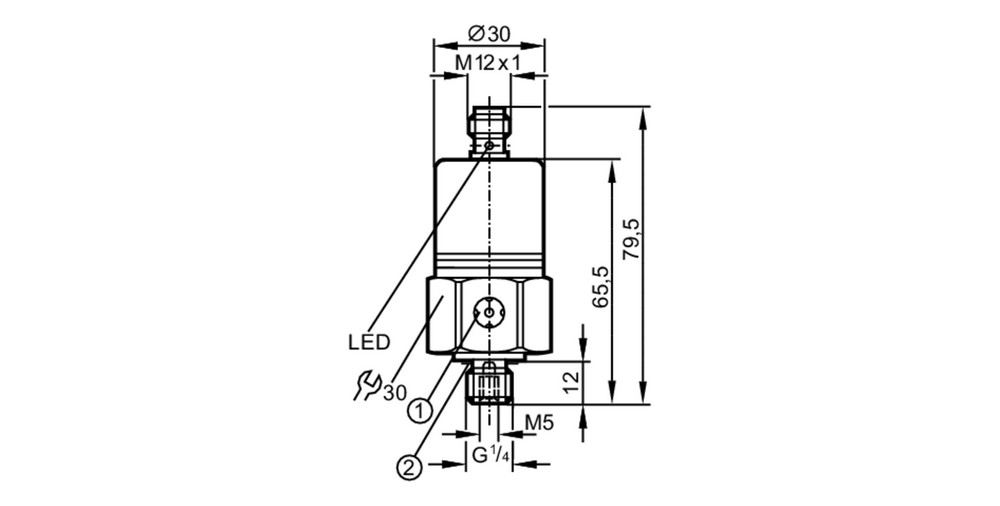

Типовые размеры

1 Вентиляция

2 Уплотнение

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

OUT1Коммутационный выход
OUT2Коммутационный выход
Диагностический выход
