Датчик давления с аналоговым дисплеем PG2454

Артикул: PG2454

Ожидается

Под заказ

Код товара	PG-010-REB12-MFRKG/US/ /P

Датчик давления с аналоговым дисплеем PG2454

Описание

Приложение

Применение

для общепромышленного применения; Безопасный манометр (S) на основе DIN EN 837-1

Среда

Жидкие или газообразные среды

Температура измеряемой среды [°C]

-25...80

Предел прочности по давлению


50 bar	725 psi

Мин. разрывное давление


150 bar	2175 psi

Тип давления

относительное давление

MAWP (для применения в соответствии с CRN)


38 bar	551 psi

Электронные данные

Рабочее напряжение [V]

18...32 DC

Потребление тока [mA]

70; (24 V)

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Время задержки включения питания [s]

Встроенный "Watchdog"

да

Входы/выходы

Количество входов и выходов

Количество цифровых выходов: 1; Количество аналоговых выходов: 1

Выходы

Общее количество выходов

Выходной сигнал

коммутационный сигнал; аналоговый сигнал; (конфигурируемый)

Электрическое исполнение

PNP/NPN

Количество цифровых выходов

Функция выходного сигнала

нормально открытый / нормально закрытый; (параметризуемый)

Макс. падение напряжения коммутационного выхода DC [V]

Постоянный ток нагрузки коммутационного выхода DC [mA]

250

Частота переключения DC [Hz]

Количество аналоговых выходов

Аналоговый выход по току [mA]

4...20, обратимый; (масштабируемый)

Наиб.нагрузка []

(Ub - 10 V) / 20 mA

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон измерения/настройки

Диапазон измерения


-1...10 bar	-14,4...145 psi

Точка срабатывания SP


-0,96...16 bar	-14...232 psi

Точка сброса rP


-1...15,96 bar	-14,4...231,6 psi

Aналоговая пусковая точка


-1...13,5 bar	-14,4...195,8 psi

Aналоговая конечная точка


1,5...16 bar	21,8...232 psi

С шагом в


0,02 bar	0,2 psi

Точность/ погрешность

Погрешность точки переключения [% диапазона]

± 0,5; (Turn down 1:1)

Повторяемость [% диапазона]

± 0,1; (при изменениях температуры 10 K; Turn down 1:1)

Отклонение от характеристики [% диапазона]

± 0,25 (BFSL) / ± 0,5 (LS); (Turn down 1:1; BFSL = прямая линия наилучшего соответствия)

Отклонение гистерезиса [% диапазона]

± 0,25; (Turn down 1:1)

Долговременная стабильность [% диапазона]

± 0,1; (Turn down 1:1; за 6 месяцев)

Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K]

± 0,2; (0...70 °C)

Температурный коэффициент диапазона [% от диапазона измерения / 10 K]

± 0,2; (0...70 °C)

Время реакции

Время отклика [ms]

Демпфирование коммутационного выхода dAP [s]

0,01...30

Демпфирование аналогового выхода dAA [s]

0,01...30

Время нарастания переходной характеристики аналогового выхода [ms]

Условия эксплуатации

Температура окружающей среды [°C]

-20...80

Температура хранения [°C]

-40...100

Степень защиты

IP 67; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-6-2
DIN EN 61000-6-3

Ударопрочность


DIN EN 60068-2-27	50 г (11 ms)

Вибропрочность


DIN EN 60068-2-6	20 г (10...2000 Hz)

MTTF [годы]

103

Директива по оборудованию под давлением

Хорошая инженерно-техническая практика; можно использовать для группы жидкостей 2; группа жидкостей 1 по запросу

Механические данные

Вес [g]

608

Материал

нерж. сталь (1.4404 / 316L); PA (полиамид); FKM; PTFE (тефлон); стекло: ламинированное безопасное стекло 4 mm

Материалы корпуса в контакте с изм. средой

Al2O3 (керамика); FKM; нерж. сталь (1.4404 / 316L)

Мин. кол-во циклов давления

100 миллионов

Подключение к процессу

резьбовое соединение G 1/2 внешняя резьба

Дисплеи / Элементы управления

Дисплей


Дисплей	2 x светодиод, зелёный
Состояние выхода	светодиод, жёлтый
Точки переключения	Светодиодное кольцо, красный
Функции дисплея	буквенно-цифровой дисплей, красный 4-значный
Измеренные значения	Аналоговый дисплей, 0...350° поворотный, при отключении прибора стрелка становится невидимой
Измеренные значения	буквенно-цифровой дисплей, красный 4-значный

Со шкалой

да

Расширенный диапазон изображения (макс.)


16 bar	232 psi

Примечания


точность точки переключения в расширенном диапазоне показаний: 1,5 % от диапазона

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Разъем: 1 x M12; Контакты: позолоченый

Типовые размеры

1 Аналоговый дисплей

2 буквенно-цифровой дисплей 4-значный

3 Кнопка Touch (кнопка для программирования)

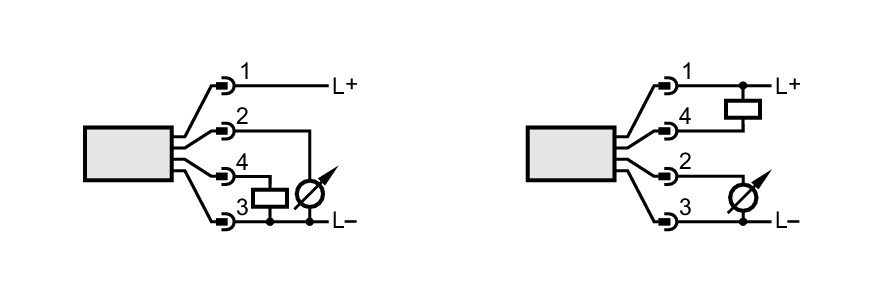

Схема подключения

электрическое подключение

Разъем: 1 x M12; Контакты: позолоченый

Соединение

OUT1	Коммутационный выход
OUT2	Аналоговый выход
