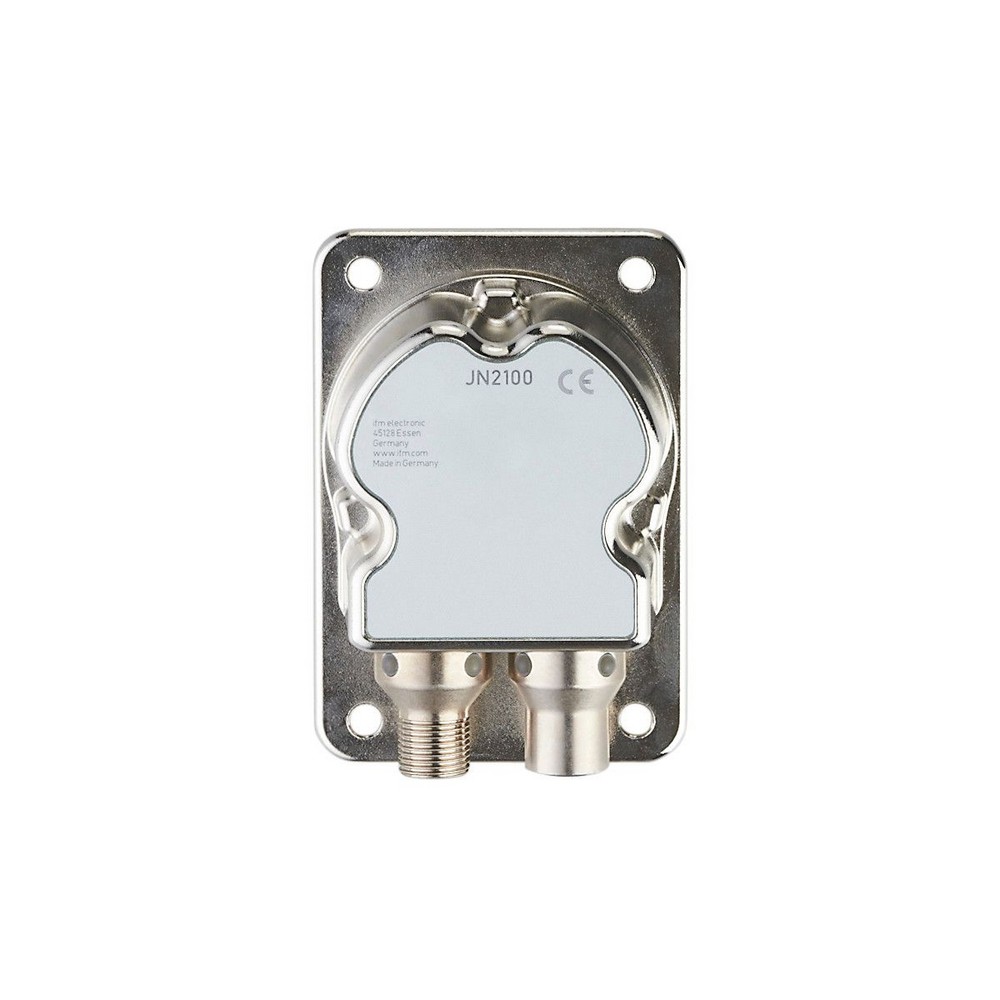

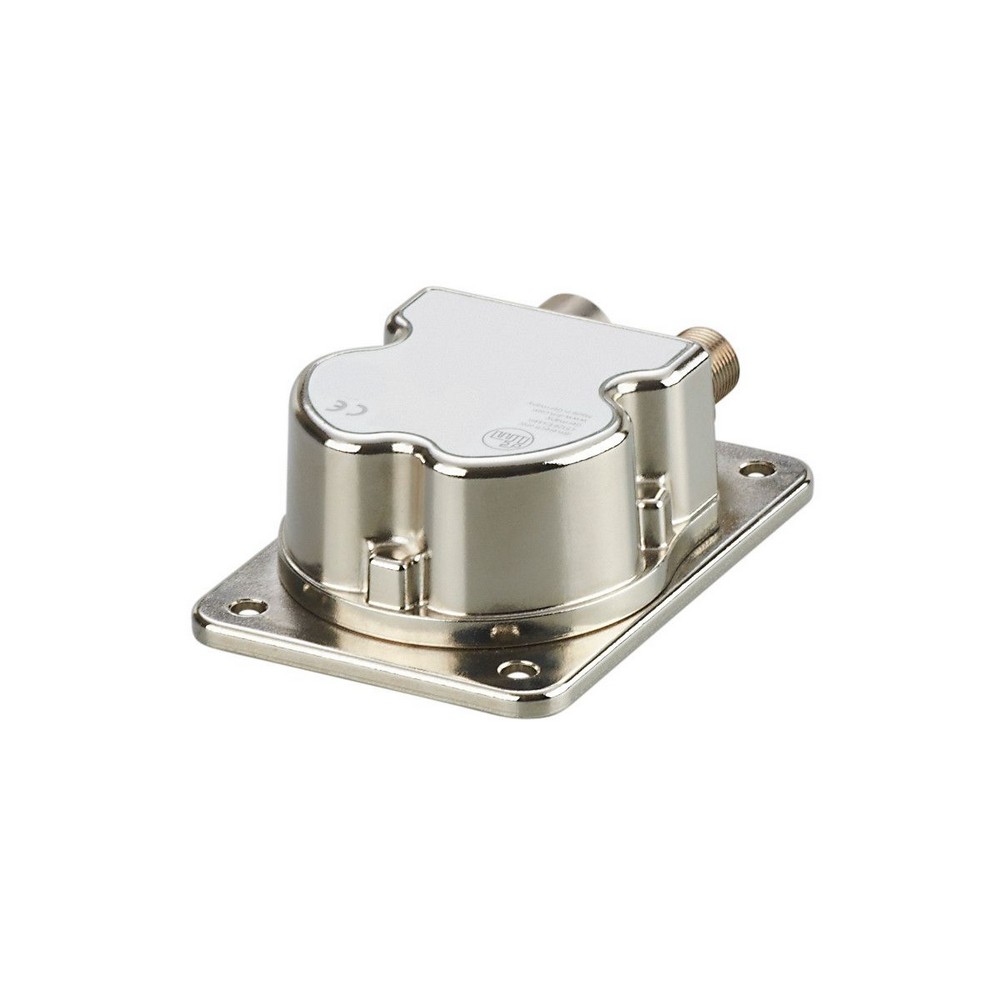

Датчик наклона JN2100

Артикул: JN2100

Ожидается

Под заказ

Код товара	INC-M2M360C -KG/US

Описание

Приложение

Применение

Высокоточное 2-осевое измерение угла наклона для подвижной техники

Электронные данные

Рабочее напряжение [V]

9,2...30 DC

Потребление тока [mA]

70; (24 V DC, 25 °C)

Макс. потребление тока [mA]

310; (9,2 V DC; -40 °C)

Мин. сопротивление изоляции [M]

100; (500 V DC)

Класс защиты

III

Защита от переполюсовки

да

Защита от перепутывания полярности

да

Макс. время инициализации [ms]

1000

Время задержки включения питания [s]

300; (время разогрева)

Диапазон измерения/настройки

Принцип измерения

Ёмкостная MEMS

измерение наклона

Количество осей измерения

Угловой диапазон [°]

0…360 / ± 180

Угловой диапазон [°]

0…360 / ± 180

Предельная частота [Hz]

0,5...10; (параметризуемый)

Измерение вибрации

Диапазон измерения вибрации [mm/s]

3200

Диапазон измерения вибрации [g]

16; (± 2; ± 4; ±8 g параметризуемый)

Частотный диапазон [Hz]

0,1...400

Количество осей измерения

3; (X/Y/Z параметризуемый)

Точность/ погрешность

Точность [°]

± 0,5

Воспроизводимость [°]

± 0,1

Разрешение [°]

0,001; (параметризуемый)

Температурный коэфициент [1/K]

± 0,02

интерфейсы

Коммуникационный интерфейс

CAN

Количество интерфейсов CAN

нагрузочное сопротивление

да

нагрузочное сопротивление

да; (внутренний ; параметризуемый)

CAN

протокол

CANopen CiA DS 301

Заводские настройки


скорость передачи: 125 kBit/s
Node Id: 10

версия

CiA DSP-410

Условия эксплуатации

Температура окружающей среды [°C]

-40...85

Температура хранения [°C]

-40...85

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

ЭMC


DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 ВЧ излучение	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 ВЧ проводимость	10 V
DIN EN 55022 класс B / CISPR 16-2-3	30 - 1000 MHz
CISPR 25 ECE R 10	30 - 1000 MHz узкополосный и широкополосный
ISO 11452-2 ECE R 10	20 - 2000 MHz / 30 V/m
ISO 7637-2 ECE R 10	импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение
ISO 7637-3	- 80 V импульс а / + 80 V импульс b

Ударопрочность


DIN EN 60068-2-27	100 г 1 ms / 10000 ударов на ось (X/Y)
DIN EN 60068-2-29	30 г 6 ms / 24000 механические удары (удар)

Вибропрочность


DIN EN 60068-2-64	10...2000 Hz Test VII / Случайный, место монтажа кузова автомобиля
DIN EN 60068-2-6	10...500 Hz / 10 г 10 циклов/ось, синус

Тестирование солевым туманом


DIN EN 60068-2-52	степень воздействия 5 (автотранспортное средство)

влажное тепло


DIN EN 60068-2-30	55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа

MTTF [годы]

372

Стандарт

Соответствует ECE R 10, рев. 5; ISO 7637-3: 2007-07

Механические данные

Вес [g]

413,8

Размеры [mm]

90 x 62 x 33,2

материал

корпус: отливка из цинка никелированн.

Дисплеи / Элементы управления

Дисплей


предпусковой режим	1 светодиод, зелёный
режим работы	1 светодиод, зелёный мигает
неисправность	1 светодиод, красный

Принадлежности

Принадлежности (поставляются в комплекте)


Защитная крышка: 1

Примечания

Упаковочная величина

1 шт.

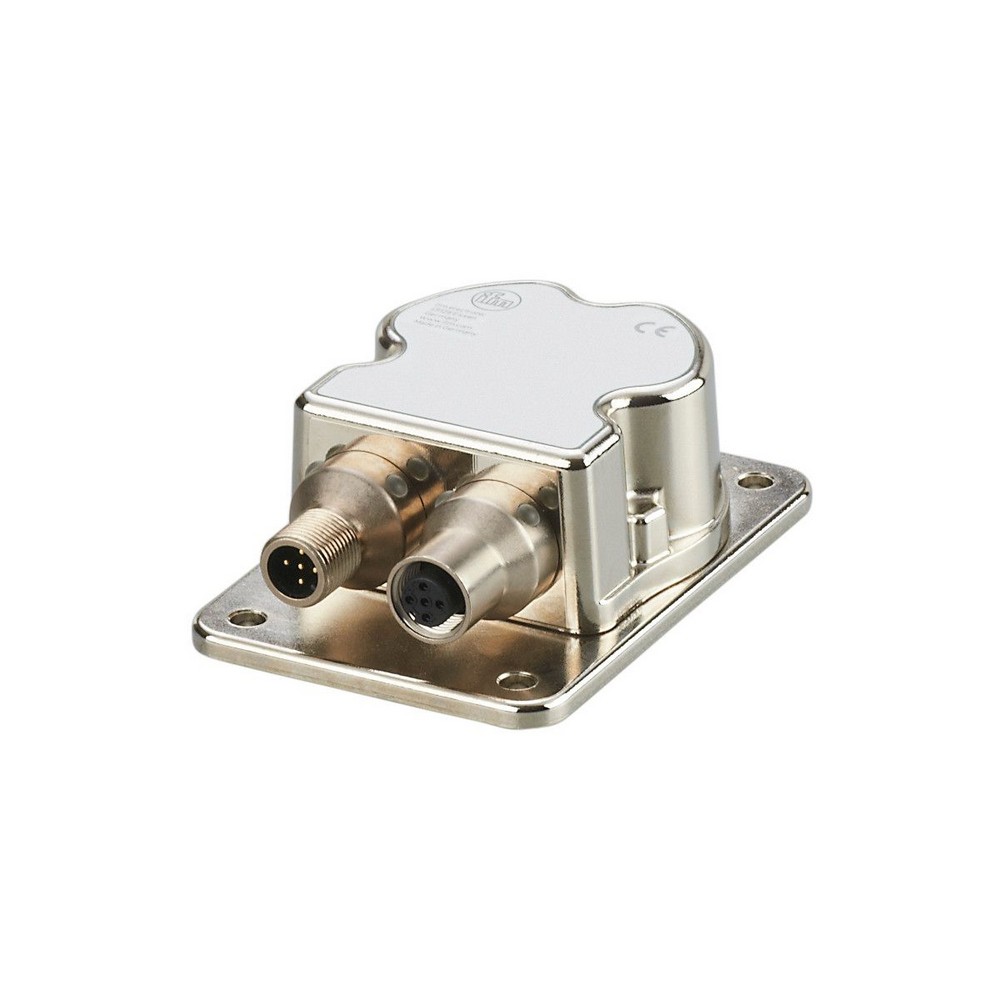

электрическое подключение - CAN-In

Разъем: 1 x M12

электрическое подключение - CAN-Out

Разъем: 1 x M12

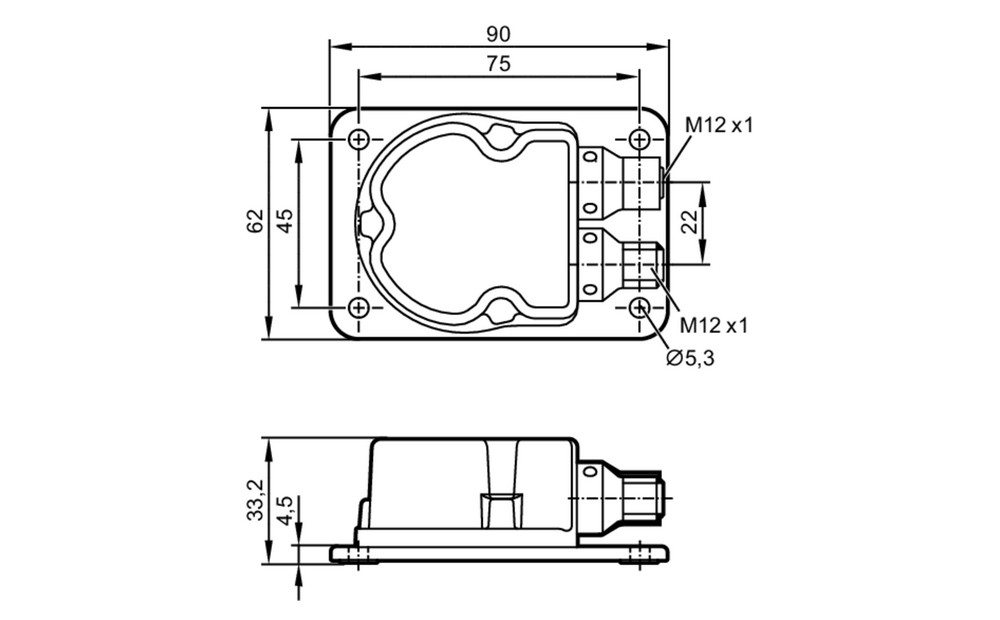

Типовые размеры

Схема подключения

электрическое подключение - CAN-In

1	CAN защитный экран
2	+ UB
3	CAN_GND
4	CAN_H
5	CAN_L

Разъем: 1 x M12

электрическое подключение - CAN-Out

1	CAN защитный экран
2	+ UB
3	CAN_GND
4	CAN_H
5	CAN_L

Разъем: 1 x M12
