Оценочная электроника для аналоговых стандартных сигналов DL2503

Артикул: DL2503

Ожидается

Под заказ

Код товара	MONITOR/AL-3 /110-240VAC/DC

Оценочная электроника для аналоговых стандартных сигналов DL2503

Описание

Приложение

Применение

2-канальное аналоговое пороговое реле для стандартных аналоговых сигналов

Электронные данные

Номинальное напряжение АС [V]

110...240

Номинальное напряжение DC [V]

Номинальный допуск напряжения [%]

Номинальный допуск напряжения 2 [%]

20...10

Номинальная частота АС [Hz]

50...60

Мощность [W]

Дополнительная энергия для датчиков DC [V]

19,6...27,7; (SELV, 150 mA)

Условия эксплуатации

Температура окружающей среды [°C]

-40...60

Температура хранения [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

80; (40 °C 50 %)

Степень защиты

IP 50

Степень защиты клемм

IP 20

Испытания / одобрения

ЭMC


EN 61010	2011
EMV 89/336/EWG
EN 61000-6-2	2005
EN 61000-6-4	2007

Механические данные

Вес [g]

375

Корпус

корпус для установки на DIN рейку

Размеры [mm]

78 x 45 x 124,7

материал

пластмасса

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, зелёный
	OLED-дисплей, 128 x 64 светящийся

электрическое подключение

двухкамерные клеммные вводы: 2 x ...2,5 mm; AWG 14

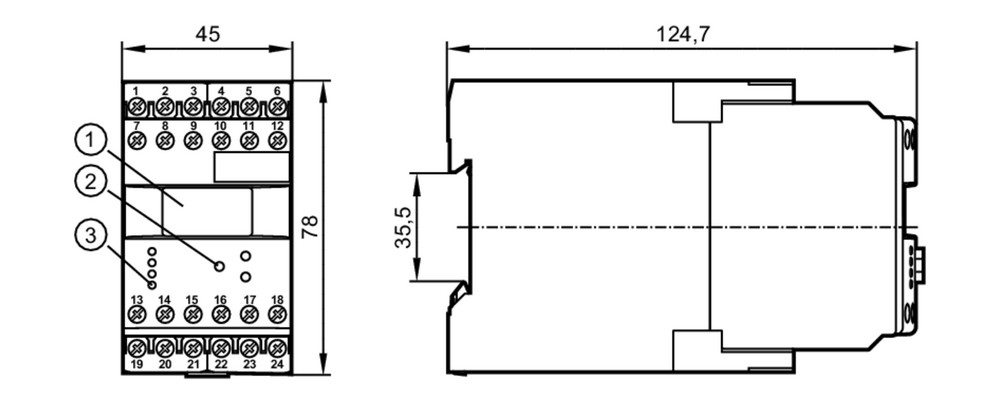

Типовые размеры

1 OLED-дисплей

2 Кнопки для программирования

3 Светодиоды

Схема подключения

электрическое подключение

двухкамерные клеммные вводы: 2 x ...2,5 mm; AWG 14

1	24 V DC напряжение питания (L–)
2	24 V DC напряжение питания (L+)
3	Питание Транзисторные выходы (L+)
4	аналоговый вход GND
5	аналоговый вход In1 (0/4...20 mA)
6	аналоговый вход In2 (0/4...20 mA)
7	AC напряжение питания (L)
8	AC напряжение питания (N)
9	не используется
10	24 V DC Питание датчика (L+)
11	24 V DC Питание датчика (L–)
12	Транзисторный выход мониторинг сигнала pnp
13	реле Out1 стандартный
14	реле Out1 нормально открытый
15	реле Out1 размыкающий контакт
16	Транзисторный выход Out1 pnp
17	Размыкание 1/2 pnp (+ 24 V DC)
18	Возврат, сброс 1/2 pnp (+ 24 V DC)
19	реле Out2 стандартный
20	реле Out2 нормально открытый
21	реле Out2 размыкающий контакт
22	Аналоговый выход Out3 0/4...20 mA (+)
23	Аналоговый выход Out3 0/4...20 mA (–)
24	Транзисторный выход Out2 pnp
