Конвертер PNP-NPN EVC01E

Артикул: EVC01E

Ожидается

Под заказ

Код товара	Converter PNP-NPN

Описание

Приложение

совместимый с краской

да

Электронные данные

Допустимое отклонение рабочего напряжения [%]

Рабочее напряжение [V]

24 DC

Класс защиты

Макс. общая токовая нагрузка [A]

0,1

Выходы

Макс. падение напряжения коммутационного выхода DC [V]

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Температура окружающей среды во время работы [°C]

-25...60

Степень защиты

IP 65; IP 67; IP 68; IP 69K

Испытания / одобрения

MTTF [годы]

17562

Механические данные

Вес [g]

180,6

Размеры [mm]

26,5 x 15,5 x 36,5

материал

корпус: TPU черный; Уплотнение: FKM

Материал накидной гайки

латунь

Пригодность для кабельной цепи


Радиус изгиба в случае движения кабеля	мин. 10 x диаметр кабеля
Скорость перемещения	маким. 3,3 m/s для длины перемещений по горизонтали, равной 5 m, и максим. ускорением - 5 m/s
Циклы изгиба	> 5 Mio.
Деформация кручения	± 180 °/m

Пригодность для кабельной цепи

да

Примечания


для датчиков в соответствии с IEC 60947-5-2 с режимом работы нормально открытый

Упаковочная величина

1 шт.

электрическое подключение

Кабель: 5 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 4 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Соединение

Разъем: 1 x M12, угловой; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

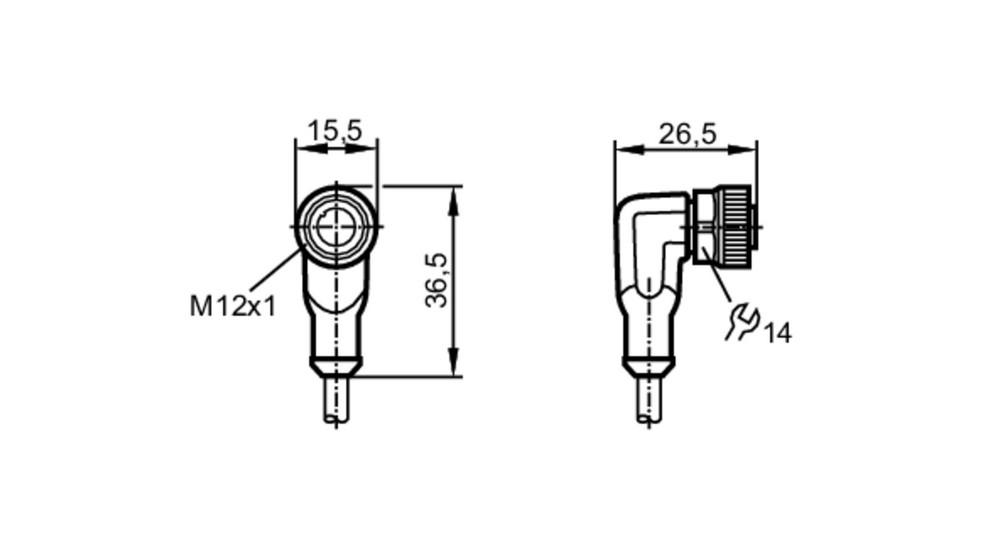

Типовые размеры

Схема подключения

электрическое подключение

Кабель: 5 m, PUR (полиуретан), Без галогена, черный, O 4,9 mm; 4 x 0,34 mm (42 x O 0,1 mm )

электрическое подключение - Разъём

Разъем: 1 x M12, угловой; Блокировка: латунь, никелированн.; Контакты: позолоченый; Момент затяжки: 0,6...1,5 Nm

Соединение

	Цвета жил :
BK =	черный
BN =	коричневый
BU =	синий
WH =	белый
