Оценочная электроника для контроля скорости DD2605

Артикул: DD2605

Ожидается

Под заказ

Код товара	MONITOR/FR-2N/110-240VAC/DC

Оценочная электроника для контроля скорости DD2605

Описание

Приложение

Применение

электронная система обработки импульсных сигналов с микропроцессором для частоты; Скорость вращения; скорость; импульсные и машинные циклы

Электронные данные

Номинальное напряжение АС [V]

110...240

Номинальное напряжение DC [V]

Номинальный допуск напряжения [%]

Номинальный допуск напряжения 2 [%]

20...10

Номинальная частота АС [Hz]

50...60

Мощность [W]

Дополнительная энергия для датчиков DC [V]

8,2

Входы/выходы

Количество входов и выходов

Количество релейных выходов: 2

Выходы

Количество релейных выходов

Нагрузка на контакты

6 A (250 V AC); B300, R300

Диапазон контроля

Настраиваемое расстояние срабатывания

нет

Диапазон измерения/настройки

Диапазон настройки Гц [Hz]

0,1...1000

Настройка параметров в пределах [Imp/min]

1...60000

Условия эксплуатации

Температура окружающей среды [°C]

-40...60

Температура хранения [°C]

-40...85

Макс. допустимая относительная влажность воздуха [%]

80; (40 °C 50 %)

Степень защиты

IP 50

Степень защиты клемм

IP 20

Испытания / одобрения

ЭMC


EN 61010	2011
EMV 89/336/EWG
EN 61000-6-2	: 2005
EN 61000-6-4	2007

Механические данные

Вес [g]

366,4

Корпус

корпус для установки на DIN рейку

Размеры [mm]

78 x 45 x 124,7

материал

пластмасса

Дисплеи / Элементы управления

Дисплей


Состояние выхода	светодиод, зелёный
	OLED-дисплей, 128 x 64 светящийся

Примечания


Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2

электрическое подключение

двухкамерные клеммные вводы: 2 x ...2,5 mm; AWG 14

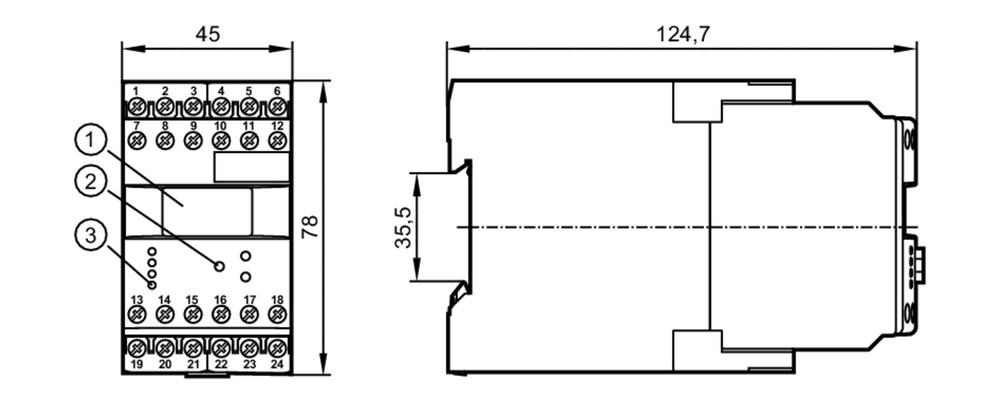

Типовые размеры

1 OLED-дисплей

2 Кнопки для программирования

3 Светодиоды

Схема подключения

электрическое подключение

двухкамерные клеммные вводы: 2 x ...2,5 mm; AWG 14

1	DC напряжение питания (L-)
2	DC напряжение питания (L+)
3	Питание Транзисторные выходы (L+)
4	ошибка на выходе 1
5	8.2 V DC Питание датчика 1 (L-)
6	8.2 V DC Питание датчика 1 (L+)
7	AC напряжение питания (L)
8	AC напряжение питания (N)
9	не используется
10	ошибка на выходе 2
11	8.2 V DC Питание датчика 2 (L-)
12	8.2 V DC Питание датчика 2 (L+)
13	реле 1 стандартный
14	реле 1 нормально открытый
15	реле 1 размыкающий контакт
16	Транзисторный выход 1 pnp
17	Возврат, сброс 1 pnp
18	Возврат, сброс 2 pnp
19	реле 2 стандартный
20	реле 2 нормально открытый
21	реле 2 размыкающий контакт
22	не используется
23	не используется
24	Транзисторный выход 2 pnp
