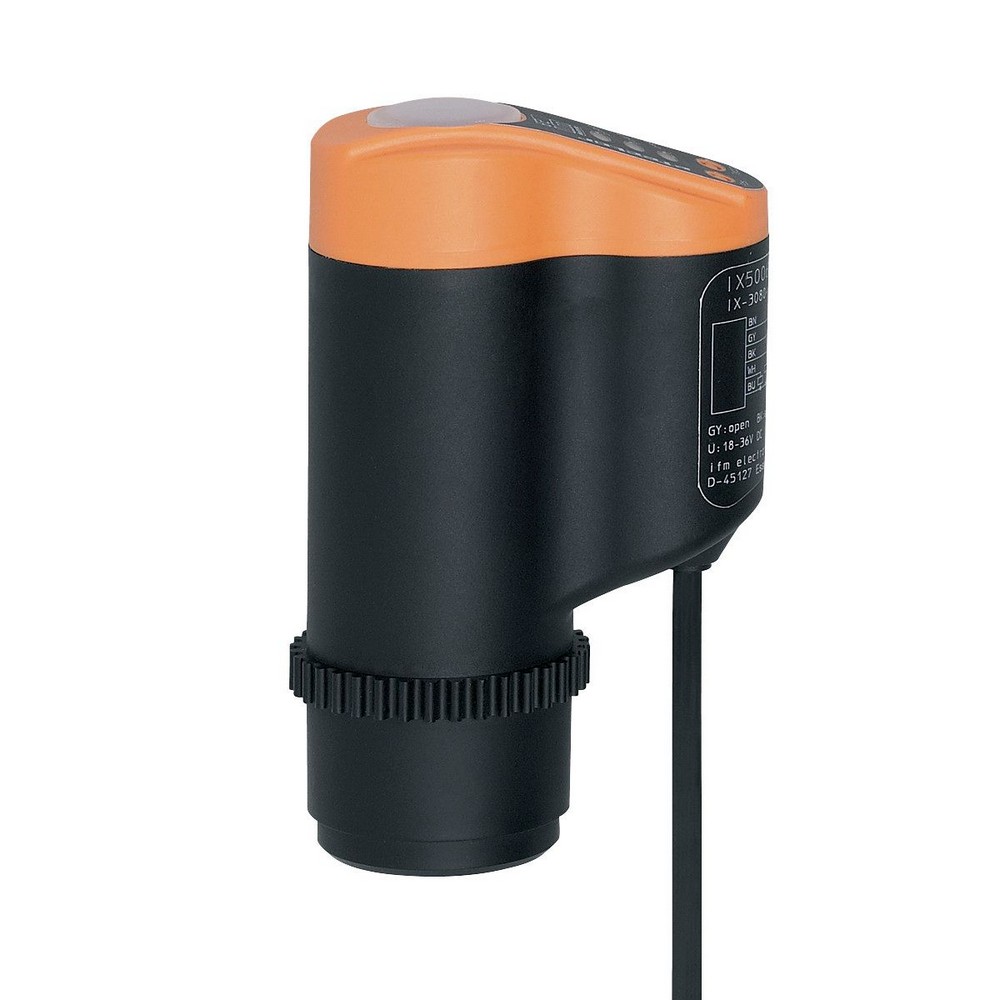

Датчики позиционирования для клапанов с выдвижным штоком IX5006
Приложение
ПрименениеОбратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов; Абсолютное измерение расстояния; Мониторинг уплотнения стержня клапана
Электронные данные
Рабочее напряжение [V]18...36 DC
Потребление тока [mA]42; (24 V)
Класс защитыIII
Защита от переполюсовкида
Макс. время задержки при включении [ms]2000
Выходы
Электрическое исполнениеPNP
Функция выходного сигнала3 x NO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Диапазон измерения [mm]0...80
Max. скорость мишени (приближающегося предмета) [m/s]1
Разрешение хода клапана [mm]0,2
Мишень
Цилиндрическая шайба
-O 24 mm ±0,05 mm
-минимальная высота 10 мм
-плоская поверхность
-нержавеющая сталь в соответствии с DIN17440, номер материала 316S12.
Программное обеспечение / Программирование
выбор параметров3 точки переключения свободно устанавливаются в пределах диапазона измерения
Условия эксплуатации
Температура окружающей среды [°C]-25...85
Примечание к температуре окружающей среды
плотная прокладка кабеля
Степень защитыIP 65; IP 67; (только в сочетании с установкой в головке клапана, которая обеспечивает достаточную защиту от механического повреждения датчика)
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV подключение клещами
EN 61000-4-6 ВЧ проводимость3 V
MTTF [годы]298
Механические данные
Вес [g]217
Размеры [mm]67,5 x 43 x 110
материалPA (полиамид); TPE; PP; LCP
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, зелёный open
Состояние выхода1 x светодиод, жёлтый seat
Состояние выхода1 x светодиод, красный close
Принадлежности
Принадлежности (поставляются в комплекте)
крепёжные держатели: 1
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PVC (поливинилхлорид); 5 x 0,14 mm

— RU-RU — IX5006-00 — 23.03.2009

Типовые размеры

1 Максимальный ход шпинделя

2 Расстояние измерения

3 начальное значение диапазона измерения Нулевая точка

4 Кнопки для программирования

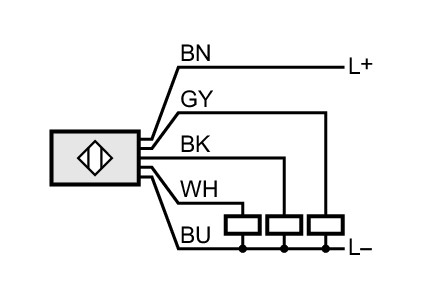

Схема подключения

электрическое подключение

Кабель: 2 m, PVC (поливинилхлорид); 5 x 0,14 mm

Соединение

черныйOUT 1 seat
белыйOUT 2 close
серыйOUT 3 open
Цвета жил :
BK =черный
BN =коричневый
BU =синий
GY =серый
WH =белый
