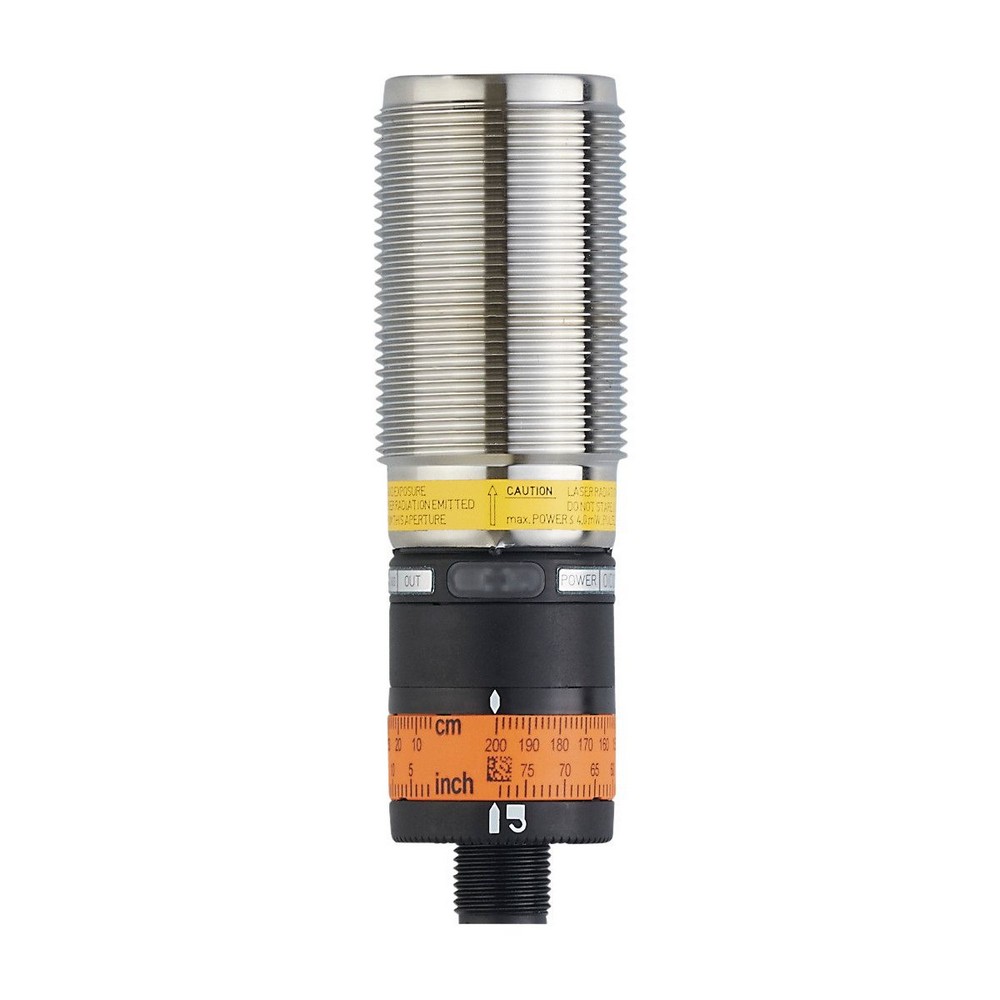

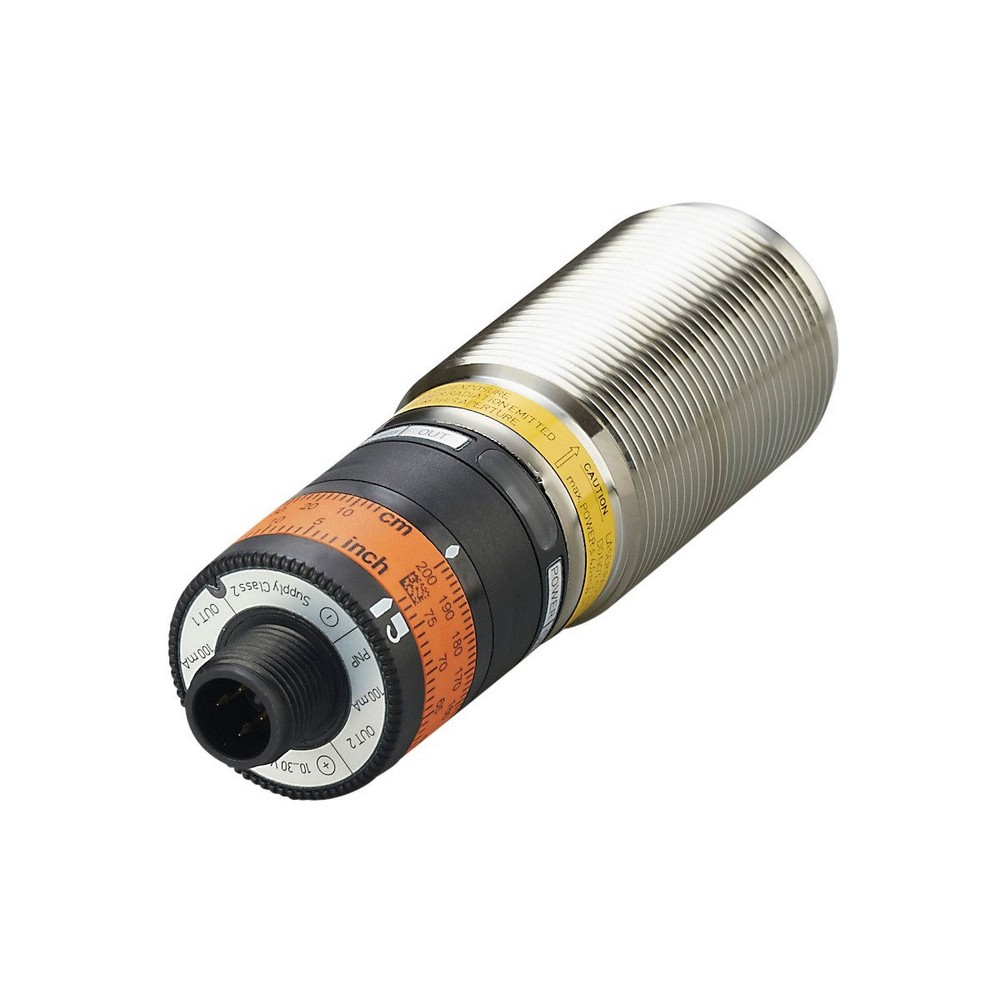

Оптический датчик измерения расстояния OID200

Артикул: OID200
Ожидается
Под заказ
Код товара OIDLCPKG/US
  • Поделиться:
Оптический датчик измерения расстояния OID200
Электронные данные
Рабочее напряжение [V]10...30 DC; ("supply class 2" согласно cULus)
Потребление тока [mA]75; (24 V)
Класс защитыIII
Защита от переполюсовкида
Тип светакрасный свет
Длина волны [nm]650
Станд. срок службы [h]50000
Входы/выходы
Количество входов и выходовКоличество цифровых выходов: 2
Выходы
Общее количество выходов2
Электрическое исполнениеPNP
Количество цифровых выходов2
Функция выходного сигналанормально открытый / нормально закрытый; (комплементарный)
Макс. допустимая токовая нагрузка на каждый выход [mA]100
Частота переключения DC [Hz]11
Защита от короткого замыканияда
Тип защиты от короткого замыканиятактовый
Защита от перегрузок по токуда
Диапазон контроля
Макс. диаметр светового пятна [mm]5
Размеры светового пятна по отношению к 2 m
Гистерезис диапазона обнаружения [%] 2
Примечание к гистерезису диапазона измерения
черный
Доступно подавление заднего фонада
Подавление заднего фона [m] 20
Диапазон измерения/настройки
Диапазон измерения [m]0,03...2
Частота дискретизации [Hz]33
интерфейсы
Коммуникационный интерфейсIO-Link
Способ передачиCOM2 (38,4 kBaud)
IO-Link проверка1.1
Стандарт SDCIIEC 61131-9
IO-Link ID прибора373d / 00 01 75h
ПрофилиSmart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO режимда
Аналоговые рабочие данные1
Бинарные рабочие данные1
Миним.время рабочего цикла [ms]6,6
Условия эксплуатации
Температура окружающей среды [°C]-25...60
Примечание к температуре окружающей среды
при ta -10 °C необходим подогрев, лазер выключен
Степень защитыIP 65; IP 67
Макс. защищенность от внешней засветки [klx]10; (на объекте)
Испытания / одобрения
ЭMC
EN 60947-5-2
Лазерная защита класса2
Примечание к лазерной защите
Внимание:лазер
Мощность:<= 4,0 mW
Длина волны:650 nm
импульс:1,3 ns
Не смотрите пристально в луч.
Избегайте воздействия лазерного излучения.
класс лазера:2
EN 60825-1:2007-10
MTTF [годы]239
Механические данные
Вес [g]207
Размеры [mm]M30 x 1,5 / L = 100
Обозначение резьбыM30 x 1,5
материалкорпус: нерж.сталь; фронтальная оптика: PMMA; светодиодное окно: PC; PBT (полибутилентерефталат); PC; FKM
Дисплеи / Элементы управления
Дисплей
Состояние выходасветодиод, жёлтый Коммутационный выход PIN 4
режим работысветодиод, зелёный
Со шкалойда
Дисплейcm, inch
Элементы управления
настроечное кольцо
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2 x M30, VA
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеРазъем: 1 x M12
диаграммы и графики
график гистерезиса
x:расстояние [mm]
y:Гистерезис [mm]
1 =задний фон черный 6 % отражение
2 =задний фон белый 90 % отражение

— RU-RU — OID200-04 — 07.04.2016

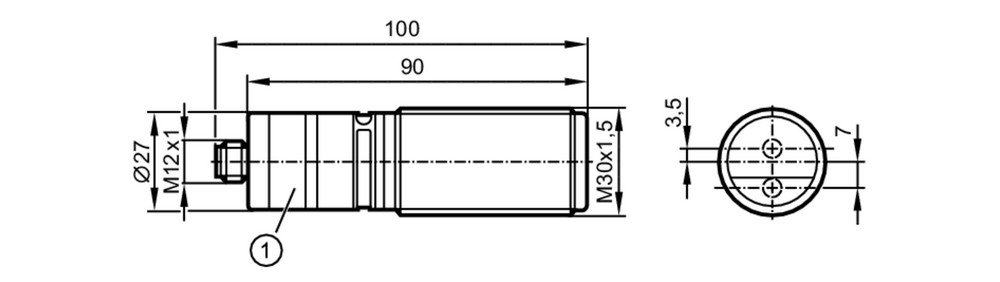

Типовые размеры

1 настроечное кольцо

Схема подключения

электрическое подключение

Разъем: 1 x M12

Соединение

4:OUT / IO-Link
