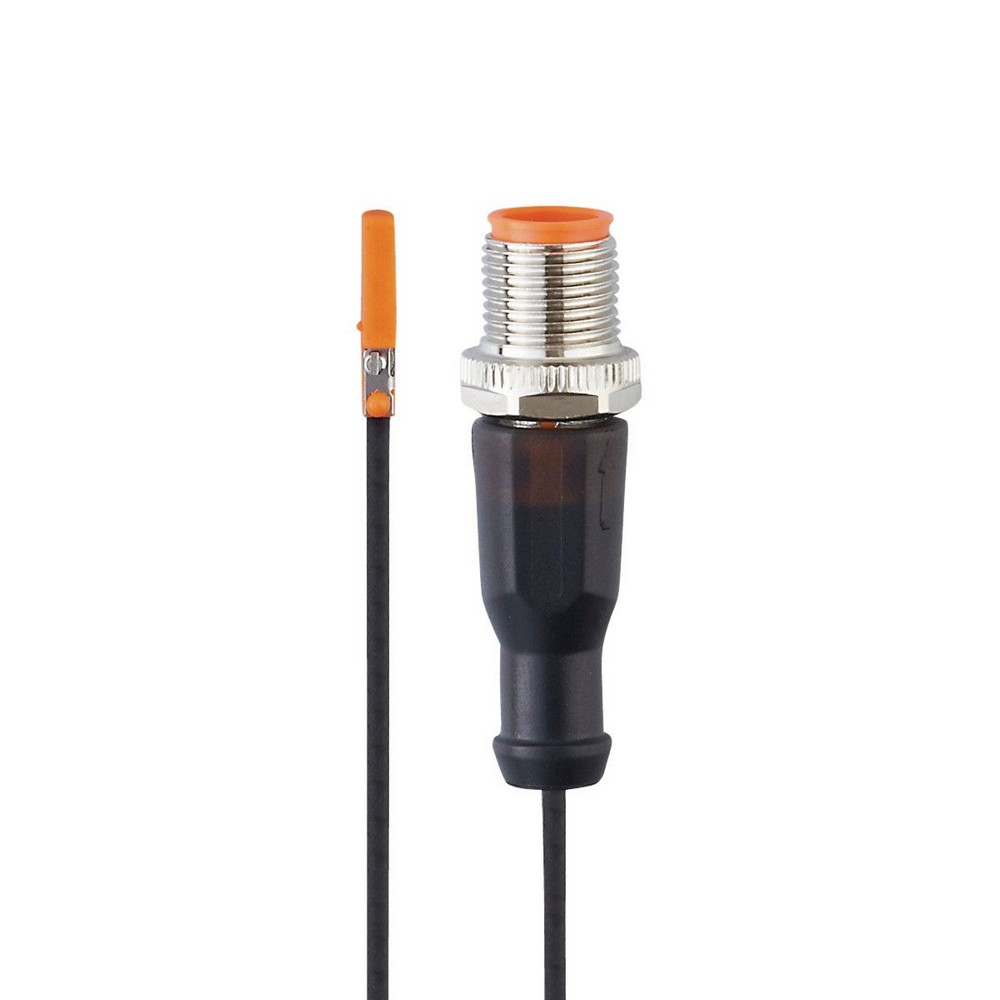

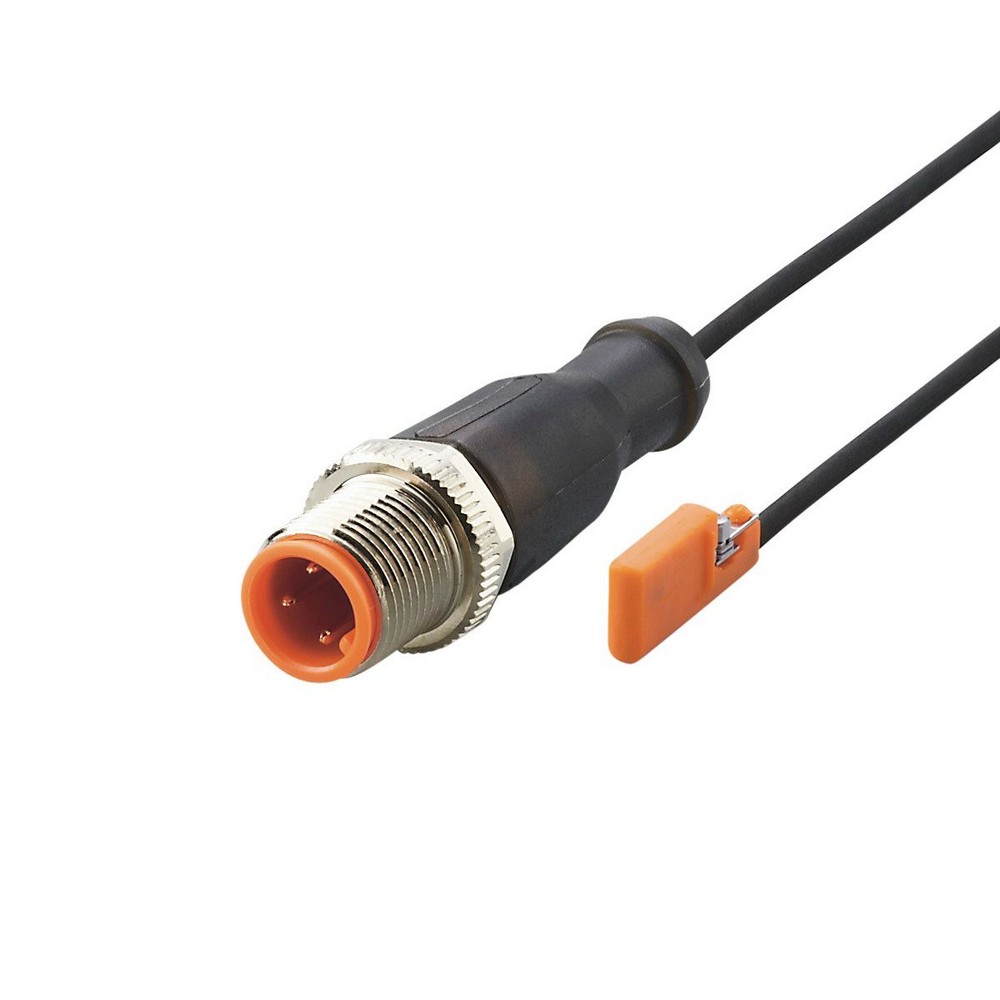

Датчик для цилиндров с С-образным пазом MK5304

Артикул: MK5304

Ожидается

Под заказ

Код товара	MKC3028-BPKG/G/0,3M/ZH/US

Датчик для цилиндров с С-образным пазом MK5304

Описание

Электронные данные

Рабочее напряжение [V]

10...30 DC; ("supply class 2" согласно cULus)

Потребление тока [mA]

Класс защиты

III

Защита от переполюсовки

да

Макс. время задержки при включении [ms]

Выходы

Электрическое исполнение

PNP

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

2,5

Постоянный ток нагрузки коммутационного выхода DC [mA]

100

Частота переключения DC [Hz]

10000

Защита от короткого замыкания

да

Тип защиты от короткого замыкания

тактовый

Защита от перегрузок по току

да

Диапазон контроля

Порог чувствительности [mT]

2,8

Скорость передвижения макс. 5м/с [m/s]

> 10

Точность/ погрешность

Гистерезис [mm]

1,5

Воспроизводимость [mm]

0,2

Условия эксплуатации

Температура окружающей среды [°C]

-25...85

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	- CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

3694

Сертификат UL


Регистрационный номер UL	C008

Механические данные

Вес [g]

18,8

Монтаж

незаподлицо

Конструктивное исполнение цилиндра

цилиндры с С-пазом

Размеры [mm]

17,5 x 2,8 x 7,7

материал

корпус: PA (полиамид); Крепежный фланец: нерж.сталь

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

Примечания

Упаковочная величина

1 шт.

электрическое подключение - разъем

Соединение

Кабель: 0,3 m, PUR (полиуретан)

Соединение

Разъем: 1 x M12; Блокировка: Гайка с накаткой, поворотный

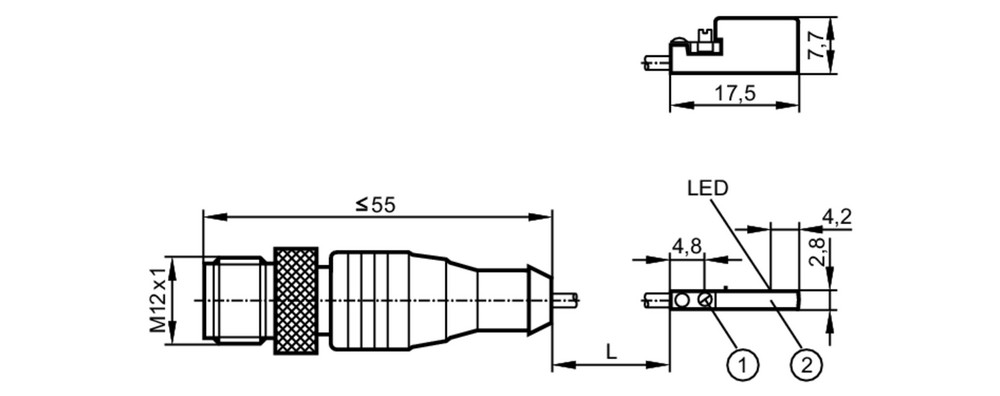

Типовые размеры

1 Крепежный фланец

2 Чувствительная поверхность

Схема подключения

электрическое подключение - разъем

Кабель: 0,3 m, PUR (полиуретан)

Разъем: 1 x M12; Блокировка: Гайка с накаткой, поворотный

Соединение
