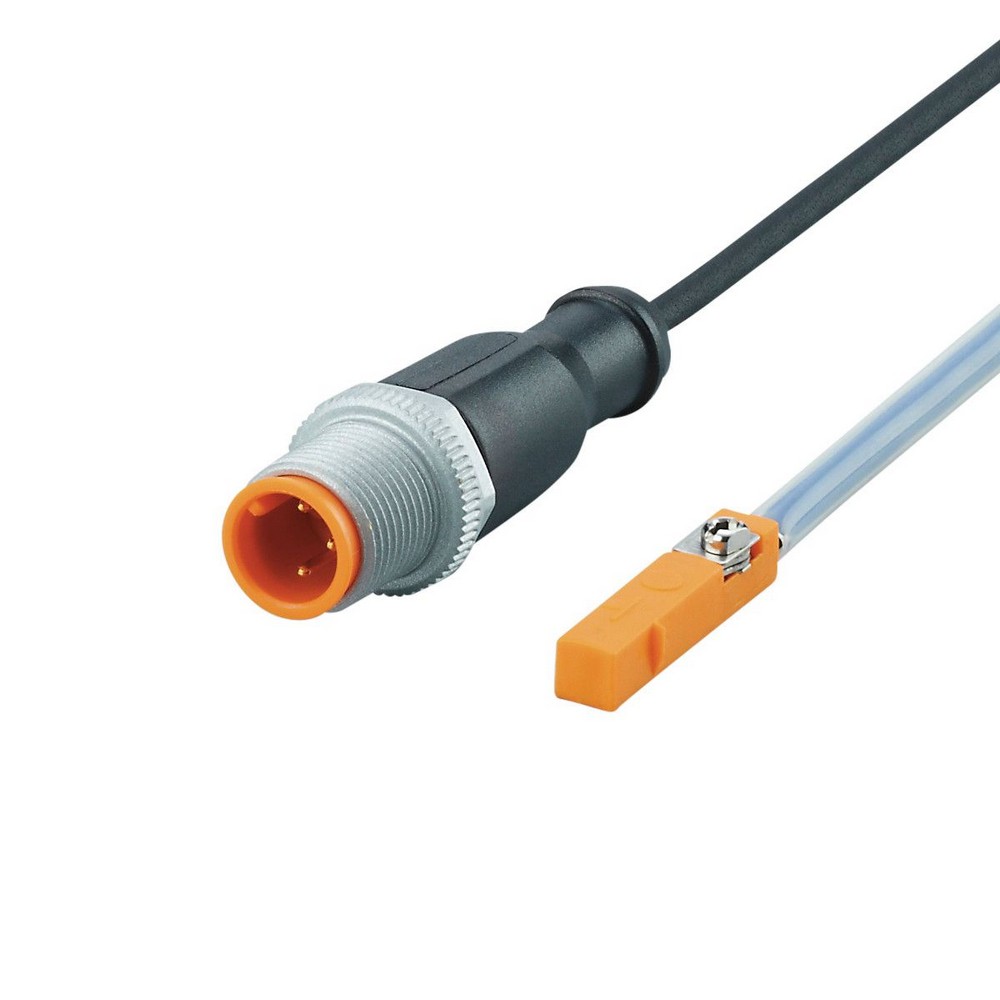

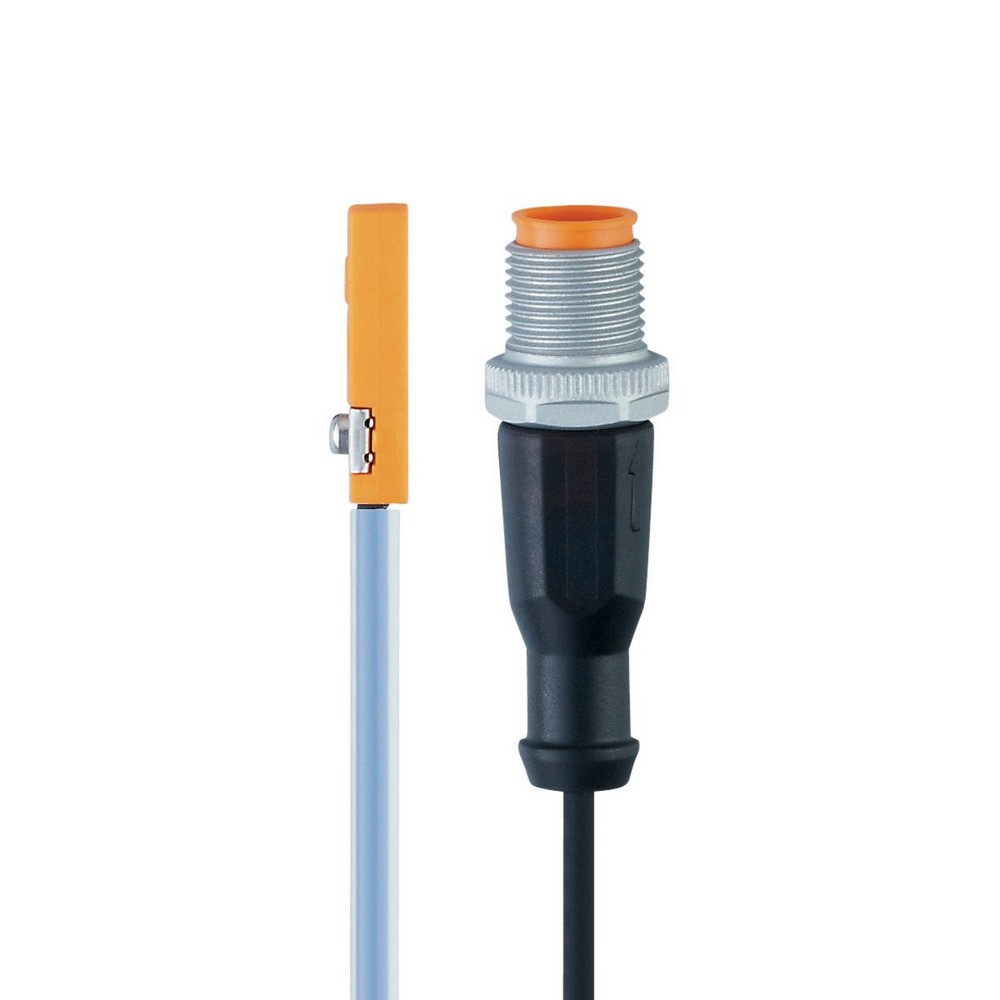

Датчик для цилиндров с Т-образным пазом MK5214

Артикул: MK5214
Ожидается
Под заказ
Код товара MKT3028BBPKG/G/WFI/0,3M/ZH/US
  • Поделиться:
Датчик для цилиндров с Т-образным пазом MK5214
Приложение
Принцип работыподавление посторонних полей
Применениеприменение в сварке
Устойчивый к магнитному полюда
Электронные данные
Рабочее напряжение [V]10...30 DC
Потребление тока [mA] 10
Класс защитыIII
Защита от переполюсовкида
Макс. время задержки при включении [ms]300
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Частота переключения DC [Hz]9
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Порог чувствительности [mT]2,8
Скорость передвижения макс. 5м/с [m/s] 0,25
Точность/ погрешность
Гистерезис [mm] 1,5
Воспроизводимость [mm] 0,2
Условия эксплуатации
Температура окружающей среды [°C]-25...85
Степень защитыIP 65; IP 67
Испытания / одобрения
ЭMC
EN 61000-4-2 ESD- CD / 8 kV AD
EN 61000-4-3 ВЧ излучение10 V/m
EN 61000-4-4 Burst2 kV
EN 61000-4-6 ВЧ проводимость10 V
EN 55011класс B
Виброустойчивость
EN 60068-2-6 Fc(10...55 Hz) / 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц
Ударопрочность
EN 60068-2-27 Ea30 г 6 ударов / 11 мс полусинуса (x, y, z)
MTTF [годы]1267
Сертификат UL
Регистрационный номер ULC003
Механические данные
Вес [g]23,5
Монтажустановка заподлицо
Способ монтажазажимной винт с потайной головкой со шлицем / шестигранной головкой, ширина через плоскости 1,5
Конструктивное исполнение цилиндраЦилиндры с Т-образным пазом
Размеры [mm]25 x 5 x 6,5
материалкорпус: PA (полиамид); Крепежный фланец: нерж.сталь; Гайка с накаткой: PTFE (тефлон) (покрытие); защитной трубкой: PTFE (тефлон) (покрытие)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
резиновая вставка: 1
Крепеж кабеля: 1
Примечания
Примечания
Напряжение питания "supply class 2" согласно cULus
Упаковочная величина1 шт.
электрическое подключение - разъем
СоединениеКабель: 0,3 m, PUR (полиуретан); защитной трубкой
СоединениеРазъем: 1 x M12; Блокировка: Гайка с накаткой, поворотный

— RU-RU — MK5214-01 — 11.03.2014

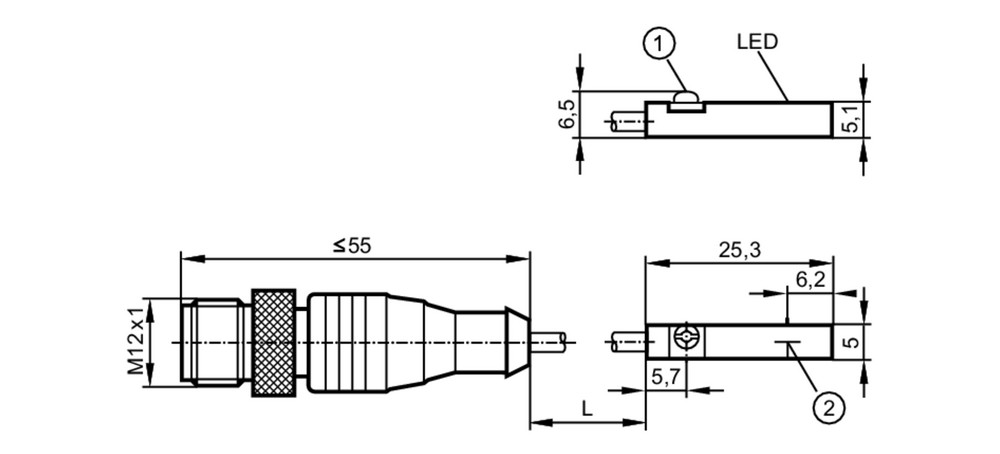

Типовые размеры

1 Крепежный фланец

2 Чувствительная поверхность

Схема подключения

электрическое подключение - разъем

Кабель: 0,3 m, PUR (полиуретан); защитной трубкой

Разъем: 1 x M12; Блокировка: Гайка с накаткой, поворотный

Соединение
