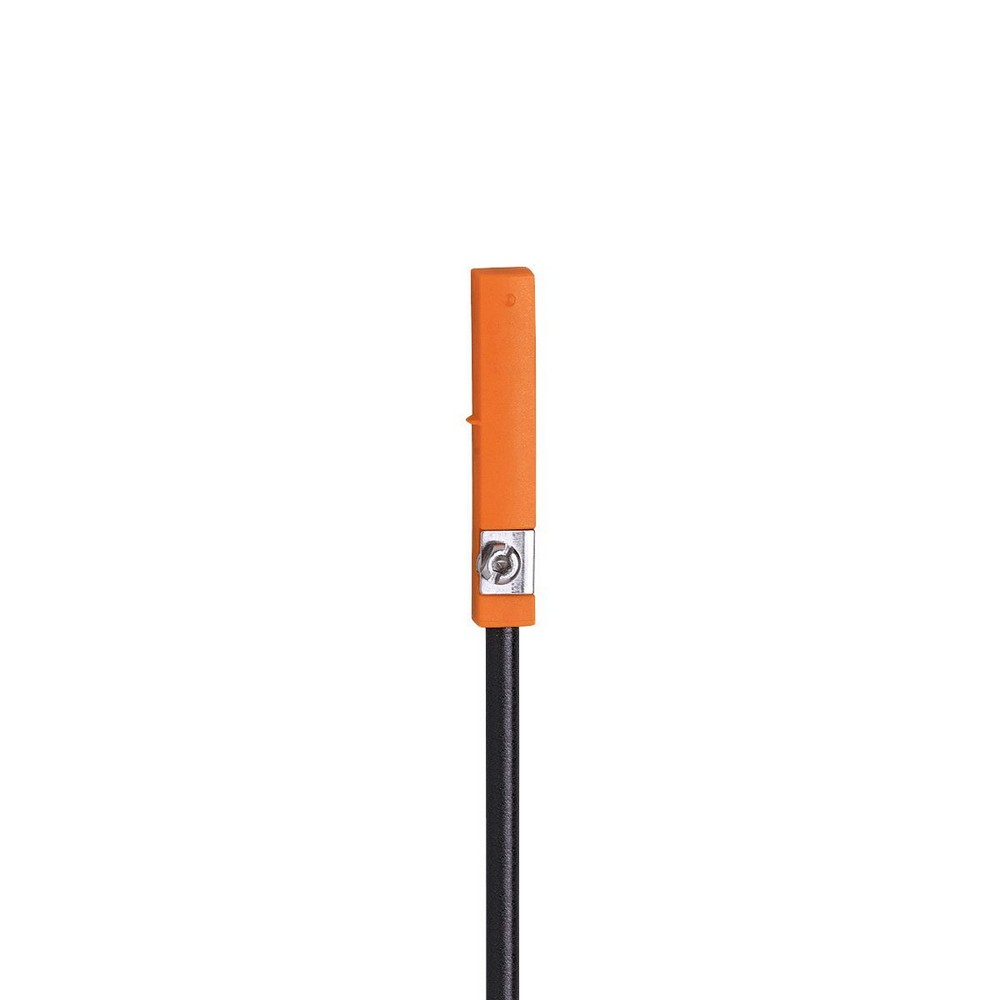

Датчик для цилиндров с Т-образным пазом с язычковым контактом MR0114

Артикул: MR0114

Ожидается

Под заказ

Код товара	MRT2038BAKOA/R/ZH

Датчик для цилиндров с Т-образным пазом с язычковым контактом MR0114

Описание

Электронные данные

Рабочее напряжение [V]

5...120 AC/DC

Класс защиты

Защита от перепутывания полярности

да

Выходы

Электрическое исполнение

PNP/NPN

Функция выходного сигнала

Макс. падение напряжения коммутационного выхода DC [V]

Макс. падение напряжения коммутационного выхода АС [V]

Постоянный ток нагрузки коммутационного выхода АС [mA]

100; (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )

Постоянный ток нагрузки коммутационного выхода DC [mA]

100; (Необходима внешняя защитная цепь при работе с индуктивной нагрузкой (клапан, контактор, и т.п.) )

Макс. мощность переключения [W]

Защита от короткого замыкания

нет

Защита от перегрузок по току

нет

Диапазон контроля

Порог чувствительности [mT]

3,8

Скорость передвижения макс. 5м/с [m/s]

Точность/ погрешность

Гистерезис [mm]

Воспроизводимость [mm]

-0,2...0,2

Время реакции

Макс. время перерыва [ms]

0,1

Макс. время включения, вкл. скачок [ms]

0,6

Условия эксплуатации

Температура окружающей среды [°C]

-25...70

Степень защиты

IP 65; IP 67

Испытания / одобрения

ЭMC


EN 61000-4-2 ESD	- CD / 8 kV AD
EN 61000-4-3 ВЧ излучение	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	2 kV линейное, Ri: 2 Ом
EN 61000-4-6 ВЧ проводимость	10 V
EN 55011	класс B

MTTF [годы]

11302

Сертификат UL


Регистрационный номер UL	C004

Механические данные

Вес [g]

27,3

Монтаж

установка заподлицо

Конструктивное исполнение цилиндра

Цилиндры с Т-образным пазом

Размеры [mm]

30,5 x 5 x 6,5

материал

PA (полиамид); Крепежный фланец: нерж.сталь

Дисплеи / Элементы управления

Дисплей


Состояние выхода	1 x светодиод, жёлтый

электрическое подключение

Требуемая защита

миниатюрный предохранитель IEC60127-2 лист 1; 0,175 A; быстрая реакция

Принадлежности

Принадлежности (поставляются в комплекте)


резиновая вставка: 1
Крепеж кабеля: 1

Примечания


Без светодиодной индикации в случае переполюсовки в рабочем режиме DC
напряжение питания "класс питания 2" в соответствии с UL

Упаковочная величина

1 шт.

электрическое подключение

Соединение

Кабель: 2 m, PUR (полиуретан); 2 x 0,14 mm

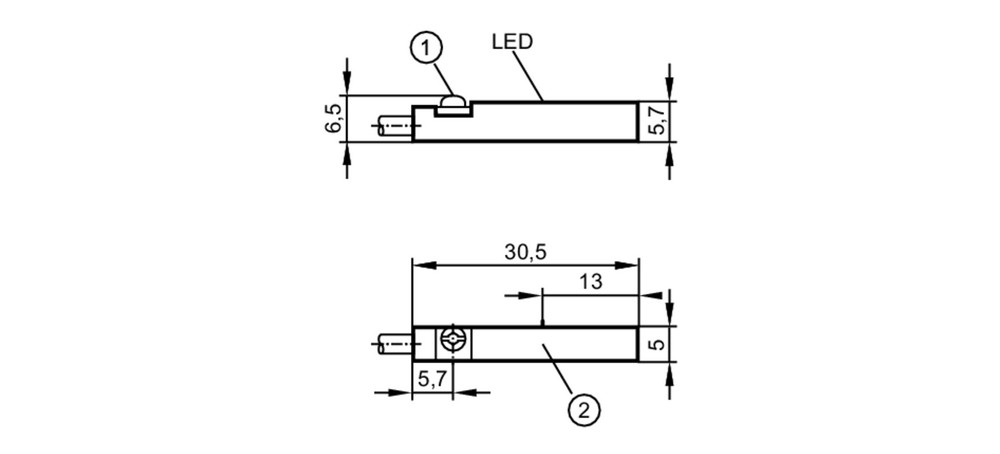

Типовые размеры

1 Крепежный фланец с потайной головкой со шлицем / шестигранной головкой шестигранный разъем AF 1,5

2 Чувствительная поверхность

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан); 2 x 0,14 mm

Соединение

	Примечание миниатюрный предохранитель IEC60127-2 лист 1 0,175 A быстрая реакция
