Емкостной датчик KG0008

Артикул: KG0008
Ожидается
Под заказ
Код товара KGE2008-FBOA/NI
  • Поделиться:

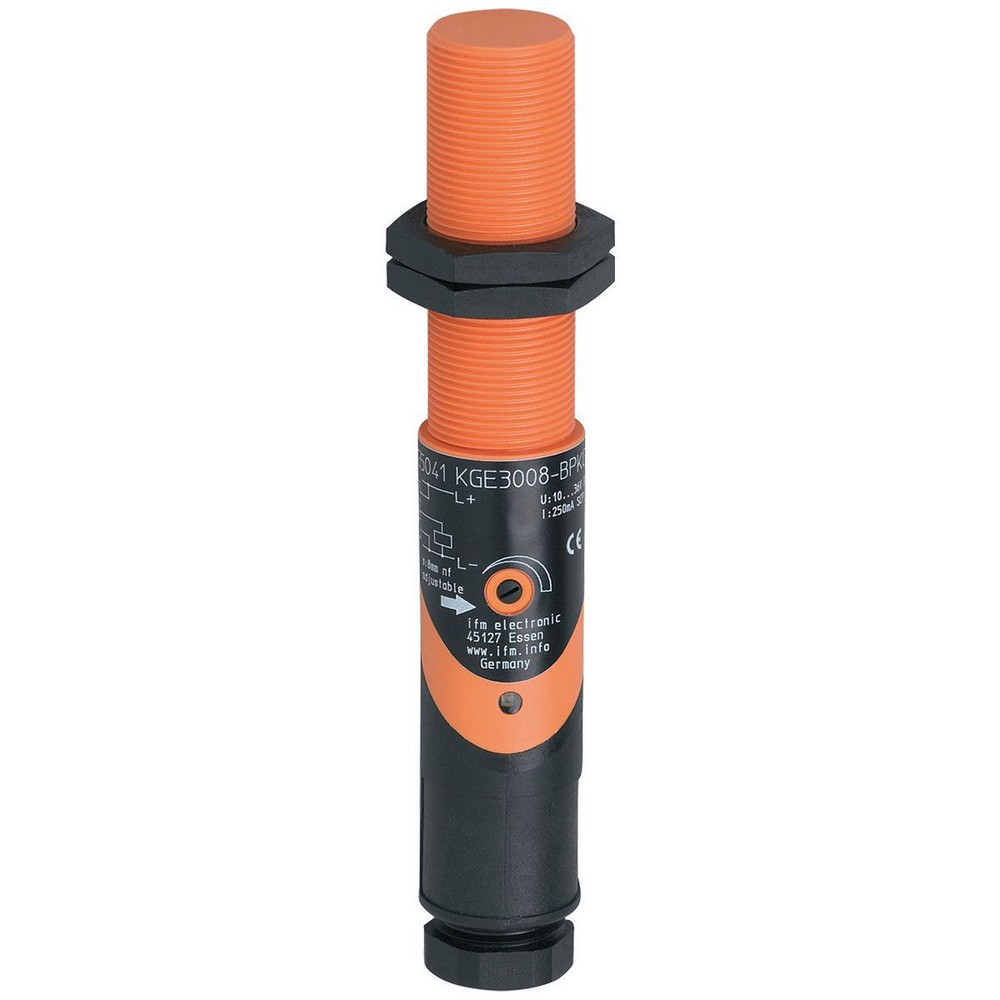

Емкостной датчик KG0008
Электронные данные
Рабочее напряжение [V]20...250 AC/DC
Класс защитыII
Защита от переполюсовкинет
Выходы
Функция выходного сигналанормально открытый / нормально закрытый; (по выбору)
Макс. падение напряжения коммутационного выхода DC [V]6
Макс. падение напряжения коммутационного выхода АС [V]6
Минимальная нагрузка по току [mA]4
Макс. ток утечки [mA]2,5 (250 V AC) / 1,7 (110 V AC) / 1,5 (24 V DC)
Постоянный ток нагрузки коммутационного выхода АС [mA]150; (350 (...50 °C))
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]2100; (20 ms / 0,5 Hz)
Частота переключения АС [Hz]25
Частота переключения DC [Hz]50
Защита от короткого замыканиянет
Защита от перегрузок по токунет
Диапазон контроля
Диапазон срабатывания [mm]8
Реальное расстояние срабатывания Sr [mm]8 ± 10 %
Рабочее расстояние срабатывания [mm]0...6,5
Точность/ погрешность
Поправочный коэффициентстекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-15...15
Условия эксплуатации
Температура окружающей среды [°C]-25...80
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 60947-5-2
MTTF [годы]323
Механические данные
Вес [g]82
КорпусРезьбовой корпус
Монтажнезаподлицо
Размеры [mm]M18 x 1 / L = 110
Обозначение резьбыM18 x 1
материалPBT (полибутилентерефталат)
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
электрическое подключение
Требуемая защитаминиатюрный предохранитель IEC60127-2 лист 1; 2 A; быстрая реакция
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
отвертка: 1
Примечания
Примечания
Рекомендуем проверить прибор на функциональность после короткого замыкания.
Упаковочная величина1 шт.
электрическое подключение
Соединениеконтактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 4,5...10 mm; Кабельный ввод: M16 X 1,5

— RU-RU — KG0008-00 — 22.04.2013

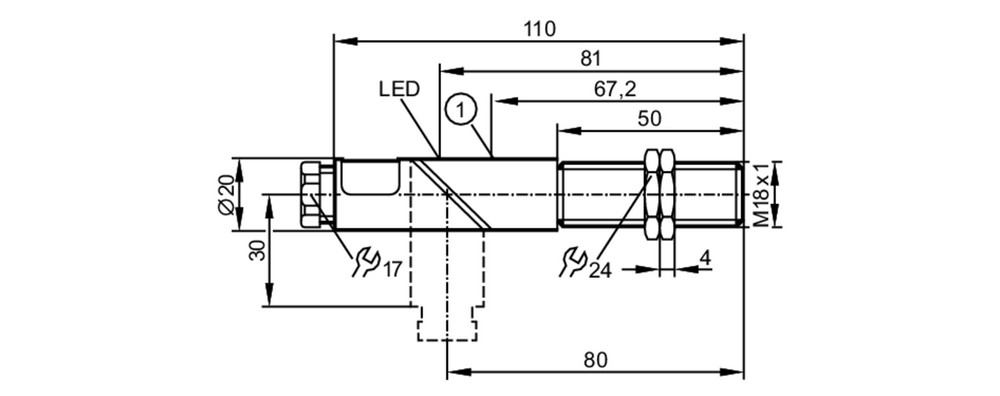

Типовые размеры

1 с потенциометром

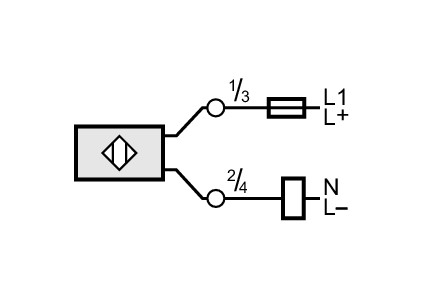

Схема подключения

электрическое подключение

контактные зажимы: ...2,5 mm; Защитная кабельная оболочка: O 4,5...10 mm; Кабельный ввод: M16 X 1,5

Соединение

Примечание миниатюрный предохранитель IEC60127-2 лист 1 2 A быстрая реакция
