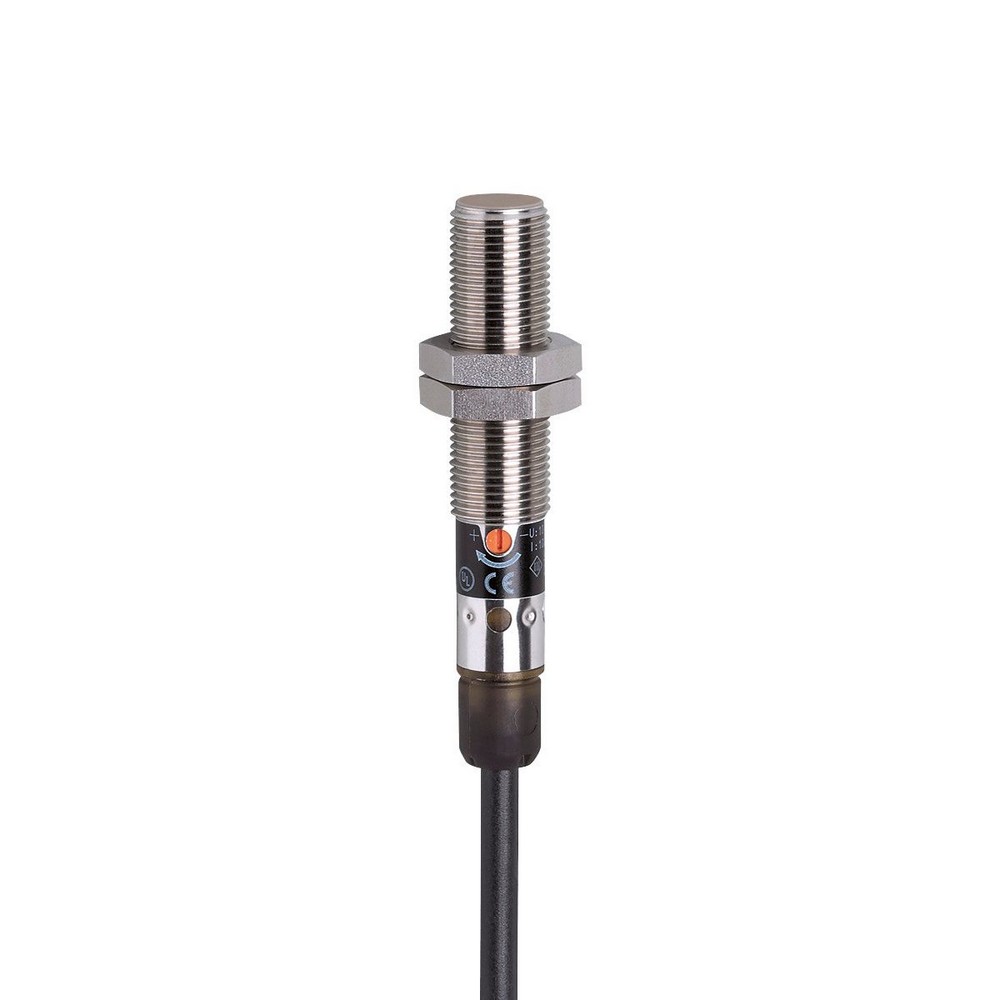

Емкостной датчик KF5014

Артикул: KF5014
Ожидается
Под заказ
Код товара KFA3040BBPKG
  • Поделиться:
Емкостной датчик KF5014
Электронные данные
Рабочее напряжение [V]10...36 DC; ("supply class 2" согласно UL)
Потребление тока [mA] 12
Класс защитыIII
Защита от переполюсовкида
Выходы
Электрическое исполнениеPNP
Функция выходного сигналаNO
Макс. падение напряжения коммутационного выхода DC [V]2,5
Макс. ток утечки [mA]0,5
Постоянный ток нагрузки коммутационного выхода DC [mA]100
Кратковременный ток нагрузки коммутационного выхода [mA]100
Частота переключения DC [Hz]50
Защита от короткого замыканияда
Защита от перегрузок по токуда
Диапазон контроля
Диапазон срабатывания [mm]4
Настраиваемое расстояние срабатыванияда
Заводская настройка расстояния срабатывания [mm]4
Точность/ погрешность
Гистерезис [% от Sr]1...15
Смещение точки переключения [% от Sr]-20...20
Условия эксплуатации
Температура окружающей среды [°C]-25...70
Степень защитыIP 65
Испытания / одобрения
ЭMC
EN 61000-4-24 kV CD / 8 kV AD
EN 61000-4-33 V/m
EN 61000-4-42 kV
EN 61000-4-63 V
Механические данные
Вес [g]101,3
КорпусРезьбовой корпус
Монтажустановка заподлицо
Размеры [mm]M12 x 1 / L = 69
Обозначение резьбыM12 x 1
материалкорпус: нерж.сталь; крышка: PEEK
Дисплеи / Элементы управления
Дисплей
Состояние выхода1 x светодиод, жёлтый
Принадлежности
Принадлежности (поставляются в комплекте)
крепежные гайки: 2
Примечания
Упаковочная величина1 шт.
электрическое подключение
СоединениеКабель: 2 m, PUR (полиуретан); 3 x 0,34 mm

— RU-RU — KF5014-00 — 06.11.2013

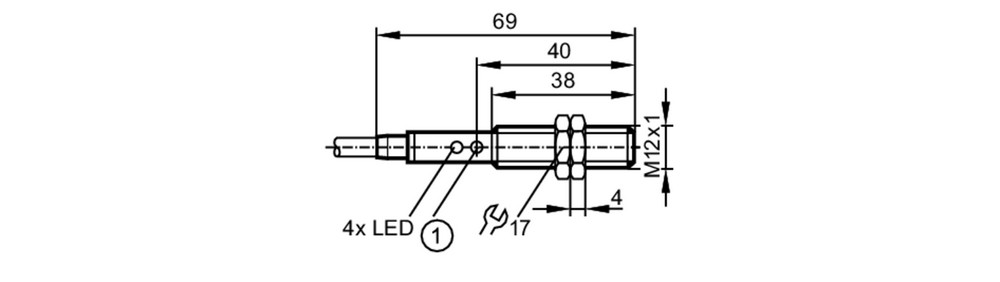

Типовые размеры

1 с потенциометром

Схема подключения

электрическое подключение

Кабель: 2 m, PUR (полиуретан); 3 x 0,34 mm

Соединение

Цвета жил :
BN =коричневый
BU =синий
BK =черный
